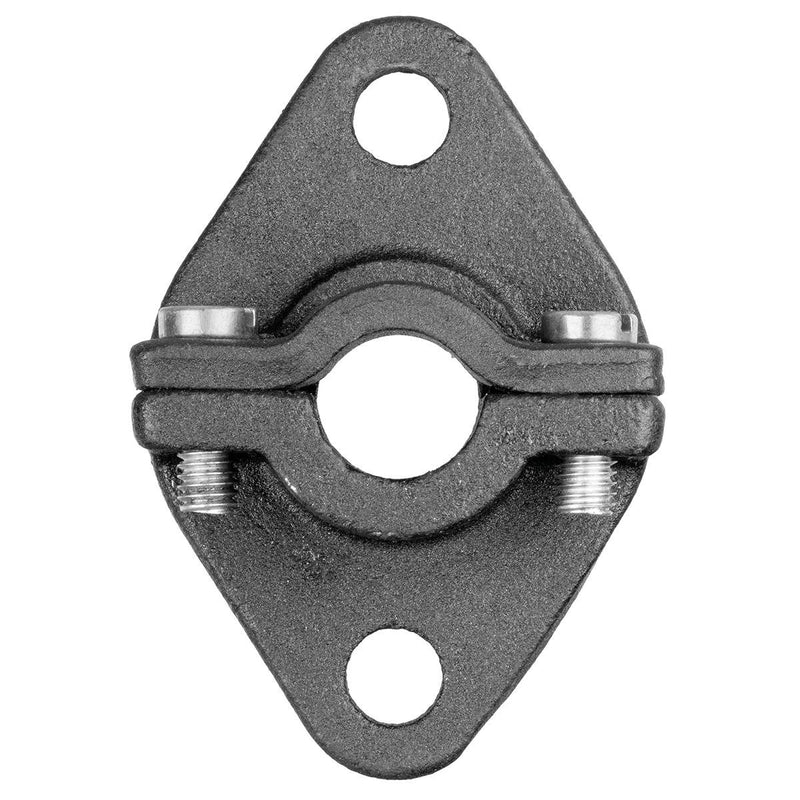

Jumo - Festflansch Gegenflansch 00058373 f.Durchmesser 32mm − 1 Stück

Der Gegenflansch aus Grauguss nach DIN 43734 ist für die Montage von Einsteck-Widerstandsthermometern und Thermoelementen ohne Prozessanschluss vorgesehen. Der Gegenflansch ist für einen Schutzrohrdurchmesser von 32 mm ausgelegt und kann als Alternative zu Rohrverschraubungen verwendet werden. Zudem kann mit einem Gegenflansch die Messstelle bis zu 1 bar abgedichtet werden.

Technische Details
Werkstoff	Gusseisen
Werkstoffgüte	sonstige
Oberflächenschutz	unbehandelt
Flanschtyp	Gegenflansch
Ovale Flanschform	ja
Nenndurchmesser	DN 32
Rohraußendurchmesser	32 mm
Außendurchmesser Flansch	90 mm
Anschluss Gewindeflansch	sonstige
Druckstufe Flansch	sonstige
Mediumtemperatur (Dauerbetrieb)	10..600 °C
Flanschstärke	40 mm
Teilkreis	70 mm
Anzahl der Schraublöcher	2
Durchmesser Bolzenloch	9,5 mm
Verdrehtes Lochmuster	nein

Lieferumfang:
1 x Jumo - Festflansch Gegenflansch 00058373 f.Durchmesser 32mm
