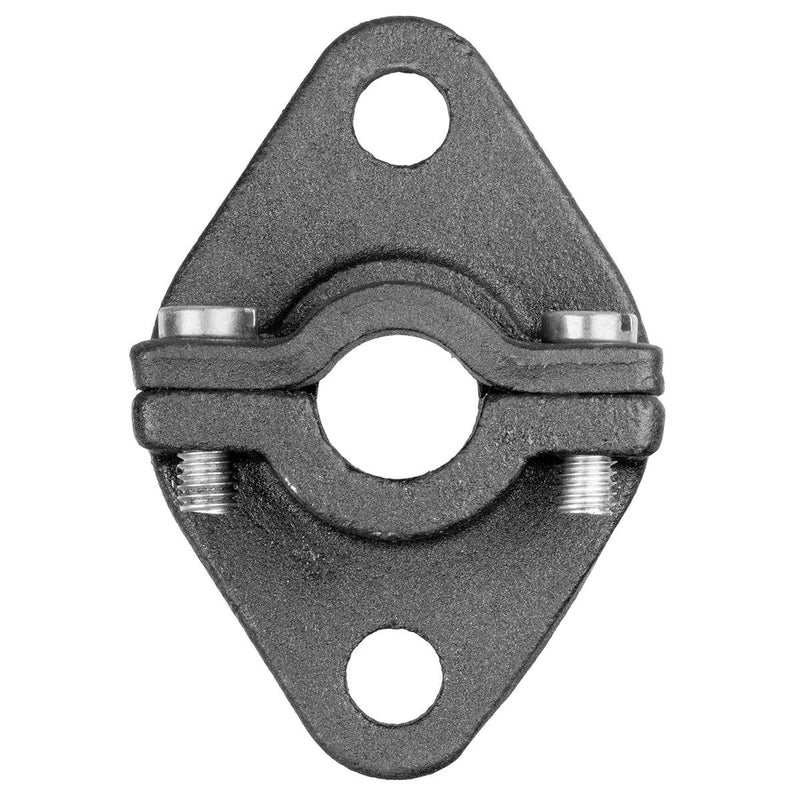

Jumo - Festflansch Gegenflansch 00058371 f.Durchmesser 15mm − 1 Stück

Der Gegenflansch aus Grauguss nach DIN 43734 ist für die Montage von Einsteck-Widerstandsthermometern und Thermoelementen ohne Prozessanschluss vorgesehen. Der Gegenflansch ist für einen Schutzrohrdurchmesser von 15 mm ausgelegt und kann als Alternative zu Rohrverschraubungen verwendet werden. Zudem kann mit einem Gegenflansch die Messstelle bis zu 1 bar abgedichtet werden.

Technische Details
Werkstoff	Gusseisen
Werkstoffgüte	sonstige
Oberflächenschutz	unbehandelt
Flanschtyp	Gegenflansch
Ovale Flanschform	ja
Nenndurchmesser	DN 15
Rohraußendurchmesser	15 mm
Außendurchmesser Flansch	75 mm
Anschluss Gewindeflansch	sonstige
Druckstufe Flansch	sonstige
Mediumtemperatur (Dauerbetrieb)	10..600 °C
Flanschstärke	40 mm
Teilkreis	55 mm
Anzahl der Schraublöcher	2
Durchmesser Bolzenloch	9,5 mm
Verdrehtes Lochmuster	nein

Lieferumfang:
1 x Jumo - Festflansch Gegenflansch 00058371 f.Durchmesser 15mm
