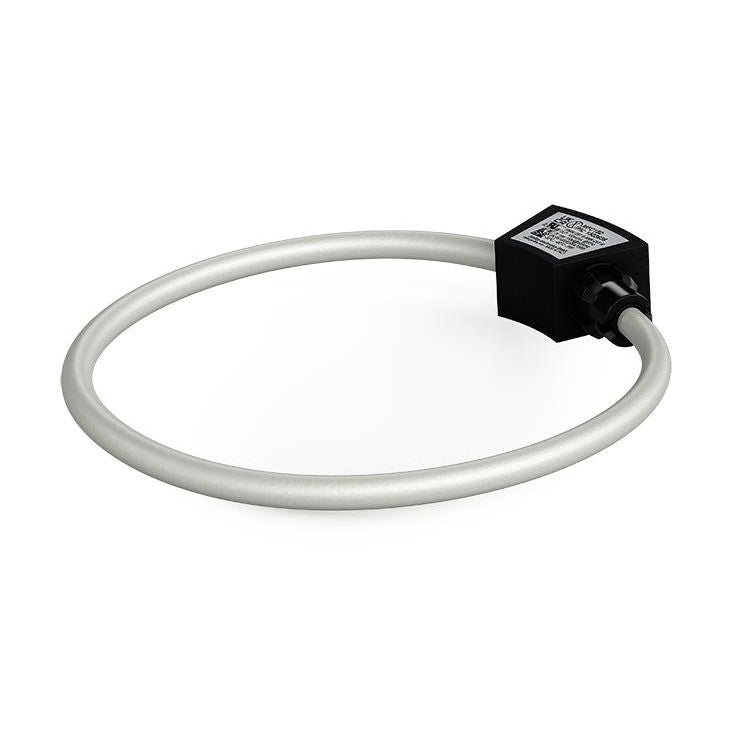

Janitza Electronic - Stromwandler Passive Rogowski Spule 1503637 290mm f.UMG96 PQ-LLP

Rogowski-Stromwandler, 270 mm (UL zert.)
Die Rogowski-Spule dient zur Erfassung von
Strömen auf Stromschienen und Leitungen.
Das Ausgangssignal der Rogowski-Spule
wird dem UMG 96-PQ-L-LP zugeführt.
Die Phasenverschiebung wird im Gerät
durch den Integrator-Eingang korrigiert.
100mV/kA Ausgangssignal (RMS)
geeignet für die Messbereiche des
UMG 96-PQ-L-LP (bis 8000A)
Anschlussleitung 3 m
Positionsfehler +/- 1%
Frequenzbereich: 40 Hz bis 20kHz
Bemessungsisolationsspannung:
1 k V CAT III

Technische Details
Ausführung	sonstige
Primärer Bemessungsstrom In	8000 A
Geeicht	nein
Mit Berührungsschutz	ja
Öffnungsdurchmesser	290 mm
Schnappbefestigung	nein
Mit Kupferschiene	nein
Sekundärer Anschluss	Kabel
Anzahl der Primäreingänge	1

Lieferumfang:
1 x Rogowski-Stromwandler (270 mm)

Keine Downloads vorhanden.
