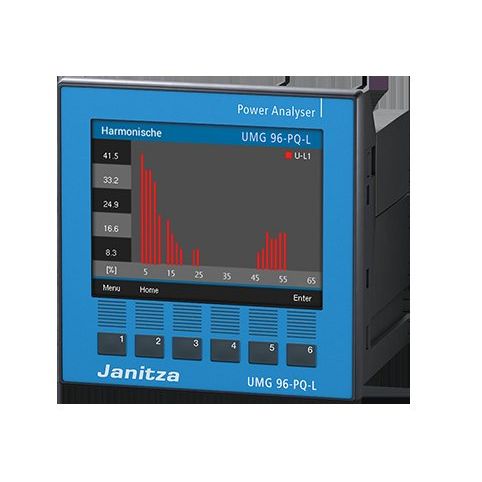

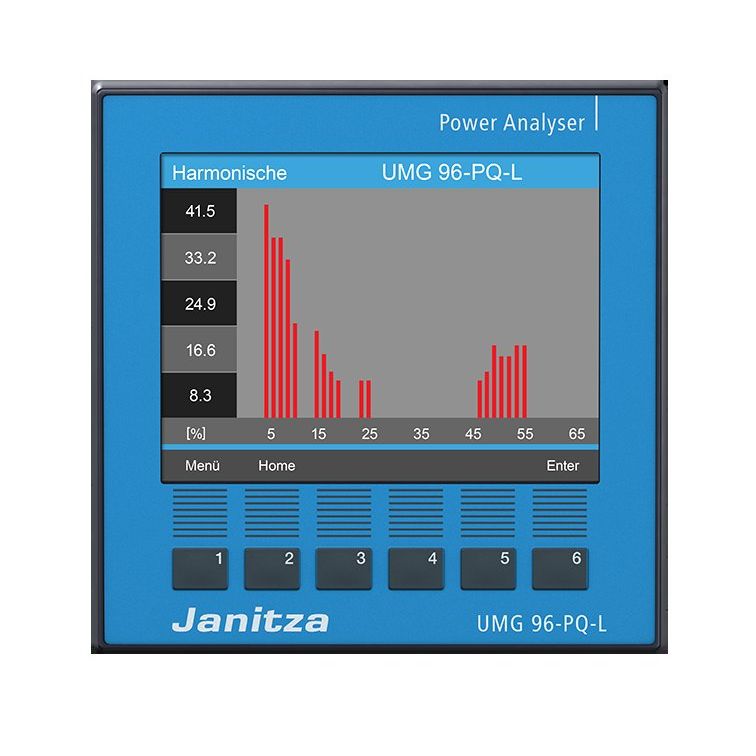

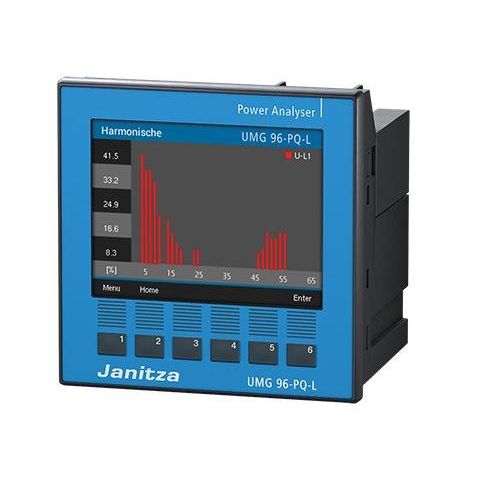

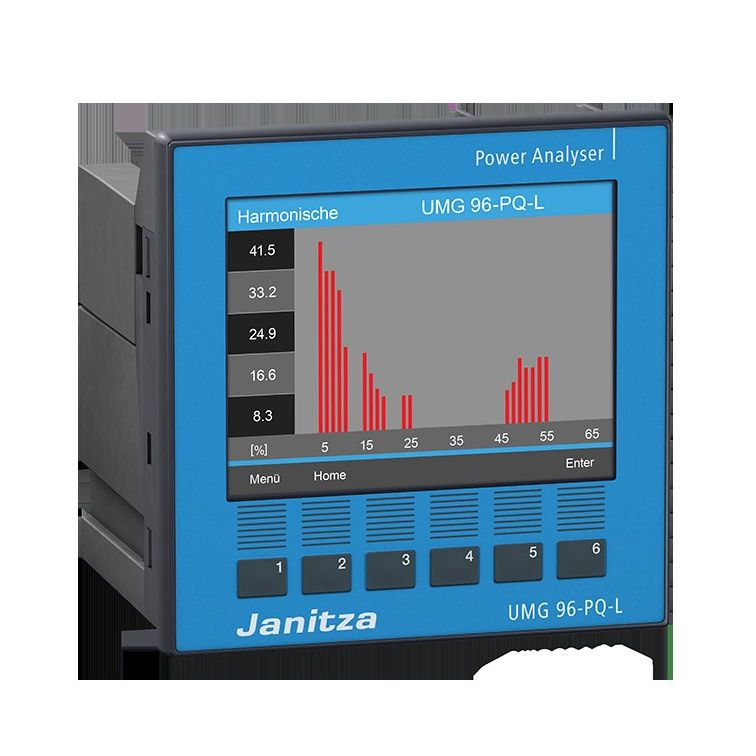

Energiemessgerät UMG 96-PQ-L
mit Uhr, Batterie und Messdatenspeicher (64MB)
Fronttafeleinbaugerät, 96 x 96 x 86 mm (BxHxT)
Versorgungsspannung:90 V - 277 V (50/60) Hz oder 90 V - 250 V DC
Installationskategorie: 300 V CAT III
Messung in TN- TT und IT Netzen
Messung von Oberschwingungen bis zur 65.
Wirkarbeit Klasse 0,2S
3 Spannungsmesseingänge:
Messkategorie: 600 V CAT III
Messung in 3-Phasen 4-Leitersystemen bis 417 V/720 V (+-10%) nach IEC
Messung in 1-Phasen 2-Leitersystemen bis 480 V (+-10%)
3 Strommesseingänge:
Messkategorie: 300V CAT II
Nennstrom 5A / 1A einstellbar
Strommessbereich: 5 mA... 6 A
Auflösung: 0,1mA
Peripherie:
je 3x Digitale Eingänge und Ausgänge
1x Analog Ausgang
1x RS485 (Modbus RTU)
Zubehör (inklusiv):
33.03.389 Installationsanleitung inkl. Sicherheitshinweise und Software-GridVis"
Schnelleinstieg
52.22.251 Befestigungssatz
52.00.008 RS485-Abschlusswiderstand 120 Ohm
Programmiersoftware GridVis Essentials download:
www.janitza.de/gridvis-download.html
| Technische Details |
|---|
| Ausführung |
Messwandler |
| Montageart |
Frontmontage |
| Amperemeter |
ja |
| Blindleistungsmesser |
ja |
| Mit Drehzahlmesser |
nein |
| Frequenzmesser |
ja |
| Voltmeter |
ja |
| Oberwellenmessung |
65. Harmonische |
| Scheinleistung |
ja |
| Wirkleistungsmessgerät |
ja |
| Leistungsfaktor |
ja |
| Phasenwinkel (cos phi) |
ja |
| Messwertspeicher |
64 MB |
| Anzahl der Spannungsmesseingänge |
3 |
| Anzahl der Strommesseingänge |
3 |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
90..277 V |
| Versorgungsspannung bei DC |
90..250 V |
| Maximalstrom (Imax) |
6 A |
| Display |
graphisch |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der digitalen Eingänge |
3 |
| Anzahl der digitalen Ausgänge |
3 |
| Anzahl der Ethernet-Anschlüsse |
Nur über Modul RCM-EL, 5232010 |
| Geeignet für RJ-Stecker |
Nur über Modul RCM-EL 5232010 |
| Mit Kommunikationsschnittstelle RS-485 |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für MODBUS |
Modbus RTU |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Breite |
96 mm |
| Höhe |
96 mm |
| Tiefe |
87,2 mm |
| Schutzart (IP), frontseitig |
Mit Dichtung (Artikelnummer 2901065) IP54 |
Lieferumfang:
1 x Energiemessgerät UMG 96-PQ-L 1 x Installationsanleitung inkl. Sicherheitshinweise und Software-GridVis 1 x Schnelleinstieg 1 x Befestigungssatz 1 x RS485-Abschlusswiderstand 120 Ohm
