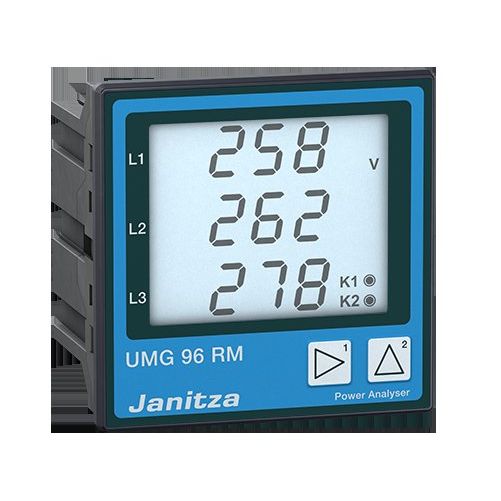

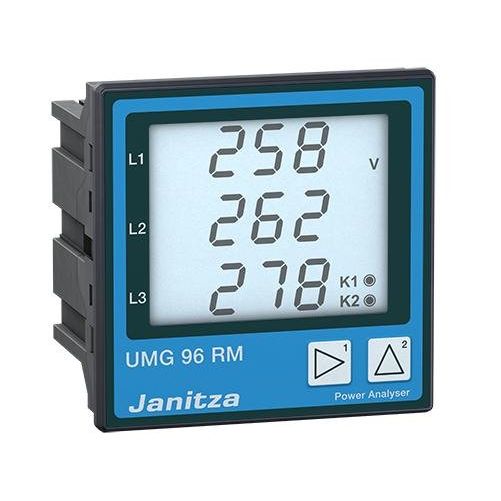

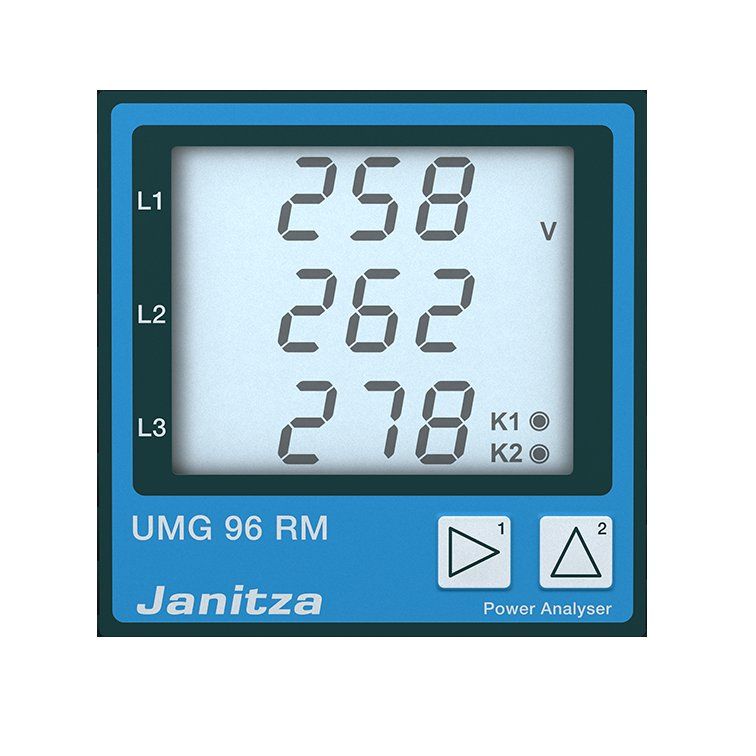

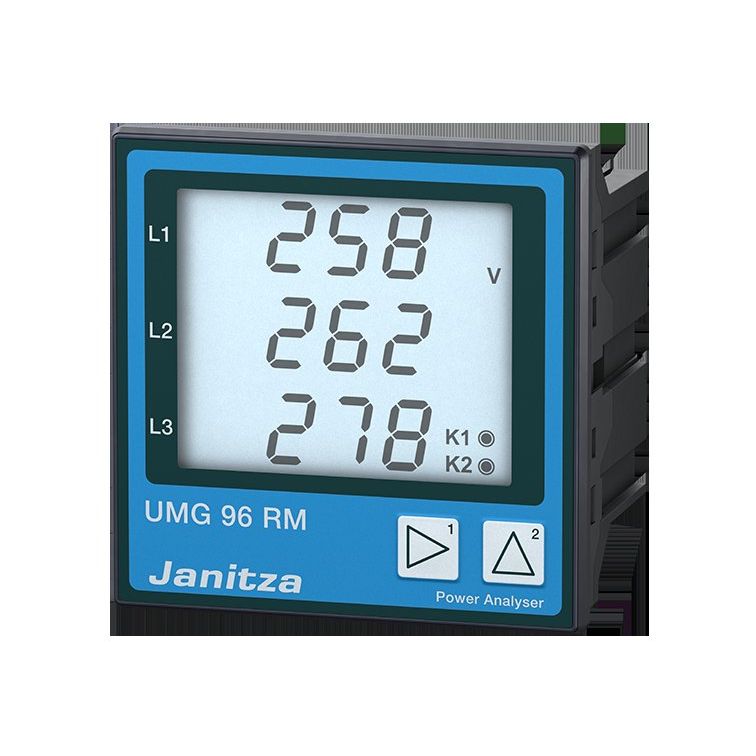

Energiemessgerät UMG 96RM-PN mit Profinet, (UL)Versorgungsspannung 24V..90V (50/60Hz)
24V..90V DC, 150V CATIIISpannungsmessung, Messkategorie 300V CATIII,3 Spannungsmesseingänge (L-N: 20V-300V
L-L: 34V- 520V

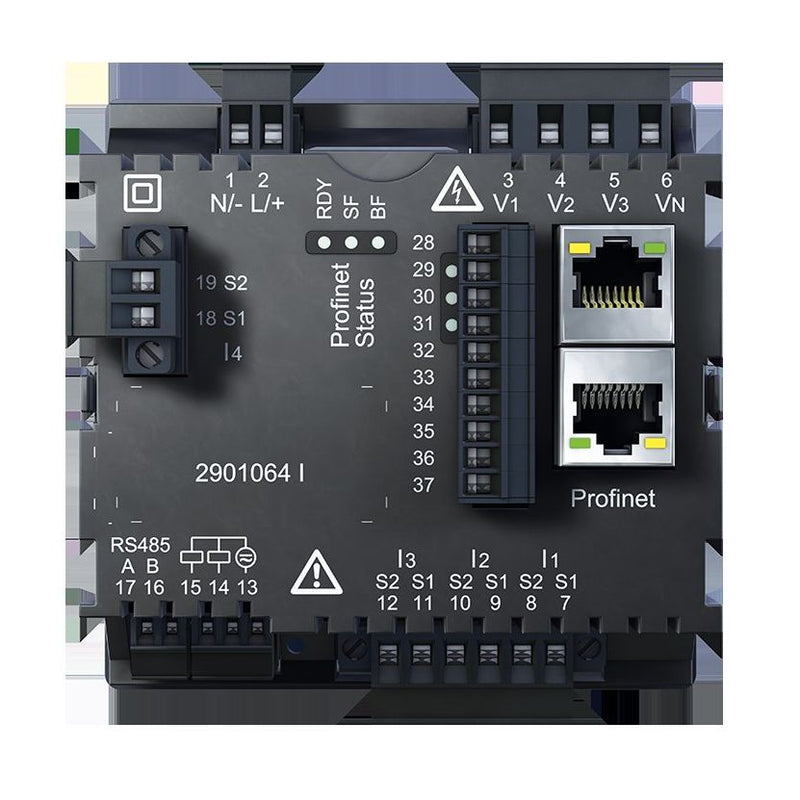

45Hz-65Hz),3+1 Strommesseingänge 0..5A, Ansprechstrom 5mA,Messung in Dreiphasen-4-Leitersystemen mit geerdetem Neutralleiter bis max. 277V / 480V,Messung in geerdeten Dreiphasen-3-Leitersystemen bis max. 480V,Messung in geerdeten Einphasen-3-Leitersystemen bis max. 220V-440V,Messung in geerdeten Einphasen-2-Leitersystemen bis max. 220V,2 digitale Ausgänge3 digitale Ein-/Ausgänge, konfigurierbar2 analoge Eingänge, wahlweise als Temperatur- oder Differenzstrommesseingang,Homepage,Schnittstellen: RS485, EthernetProtokoll: Profinet, TCP / IP, Modbus RTUZubehör (inklusiv):33.03.339 Installationsanleitung, Sicherheitshinweise und "
Software-GridVis"
Schnelleinstieg52.22.251 Befestigungssatz 08.01.505 Patch-Kabel 2m gedreht grau52.00.008 RS485 Abschlusswiderstand 120 OhmProgrammiersoftware GridVis Basic download: www.janitza.de/gridvis-download.html
| Technische Details |
|---|
| Ausführung |
Messwandler |
| Montageart |
Frontmontage |
| Amperemeter |
ja |
| Blindleistungsmesser |
ja |
| Mit Drehzahlmesser |
nein |
| Frequenzmesser |
ja |
| Voltmeter |
ja |
| Oberwellenmessung |
40. Harmonische |
| Scheinleistung |
ja |
| Wirkleistungsmessgerät |
ja |
| Leistungsfaktor |
ja |
| Phasenwinkel (cos phi) |
ja |
| Messwertspeicher |
nein |
| Anzahl der Spannungsmesseingänge |
3 |
| Anzahl der Strommesseingänge |
4 |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
24..90 V |
| Versorgungsspannung bei DC |
24..90 V |
| Maximalstrom (Imax) |
6 A |
| Display |
LCD |
| Anzahl der analogen Eingänge |
4 |
| Anzahl der digitalen Eingänge |
Konfigurierbar: Alternativ 0 Eingänge und 5 Ausgänge |
| Anzahl der digitalen Ausgänge |
Konfigurierbar: Alternativ 0 Eingänge und 5 Ausgänge |
| Anzahl der Ethernet-Anschlüsse |
2 |
| Geeignet für RJ-Stecker |
ja |
| Mit Kommunikationsschnittstelle RS-485 |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für MODBUS |
Modbus RTU & Modbus TCP/IP |
| Unterstützt Protokoll für PROFINET IO |
ja |
| Breite |
96 mm |
| Höhe |
96 mm |
| Tiefe |
78 mm |
| Schutzart (IP), frontseitig |
Mit Dichtung (Artikelnummer 2901065) IP54 |
Lieferumfang:
1 x UMG 96RM-PN Netzanalysator 1 x Installationsanleitung 1 x Sicherheitshinweise 1 x Schnelleinstieg Software-GridVis 1 x Befestigungssatz 1 x Patch-Kabel 2m 1 x RS485 Abschlusswiderstand 1
