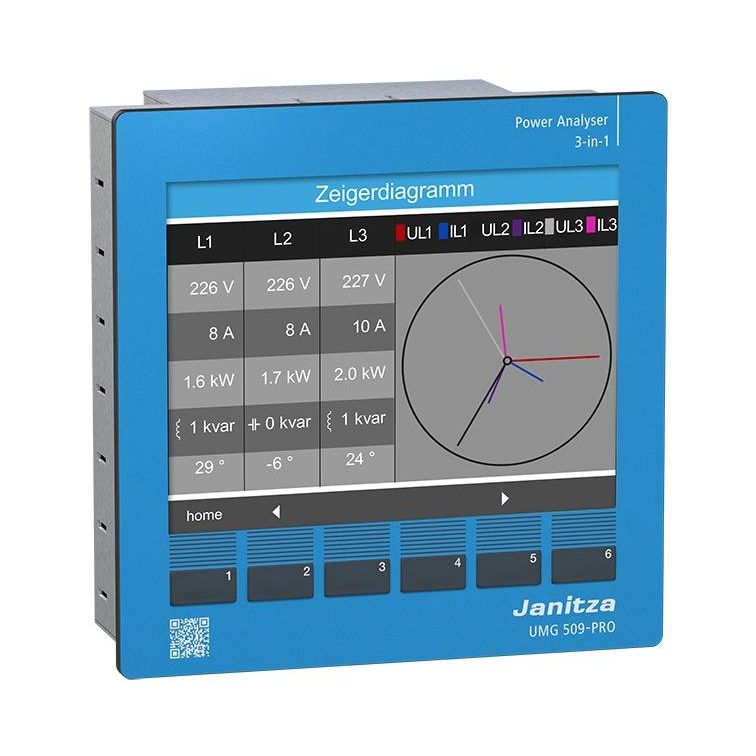

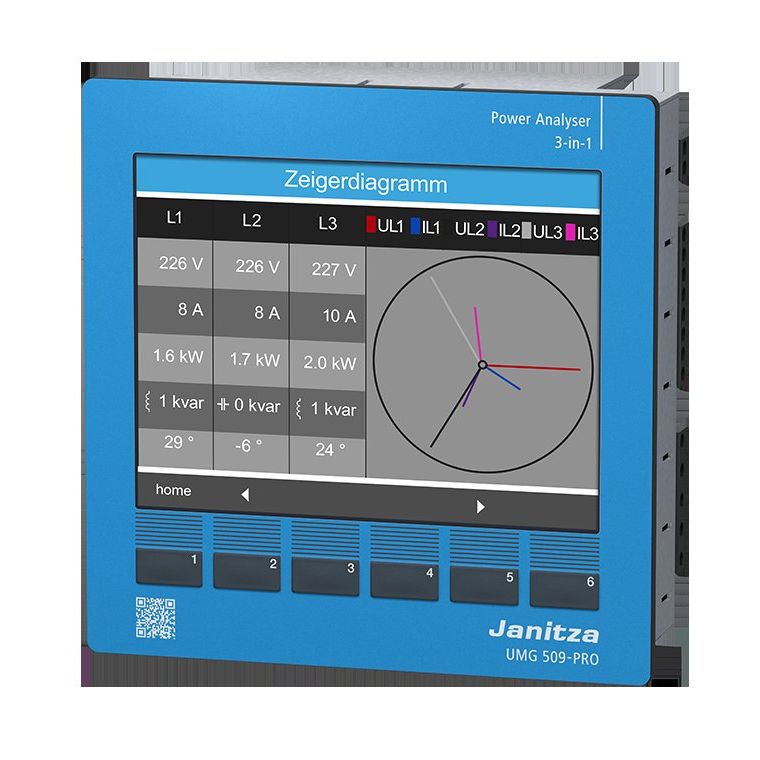

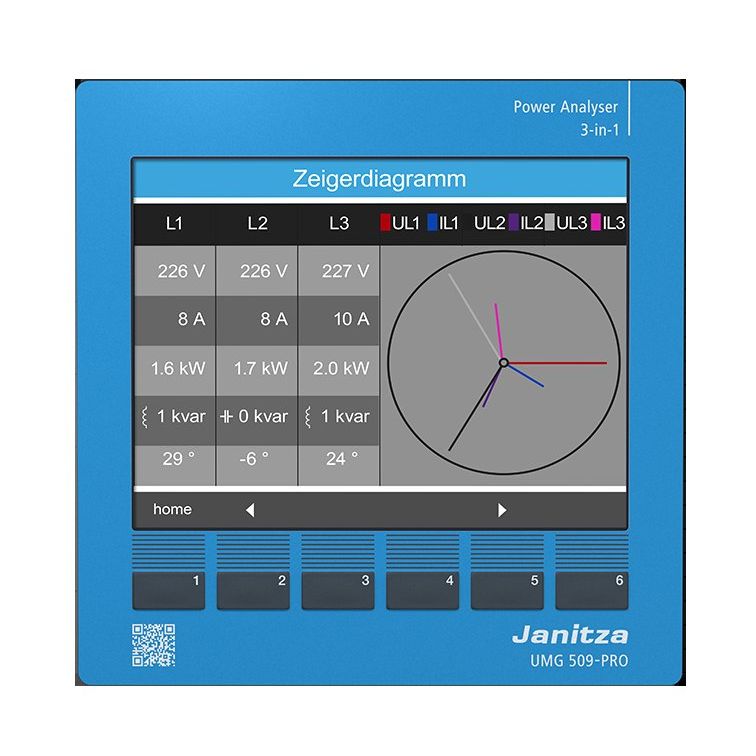

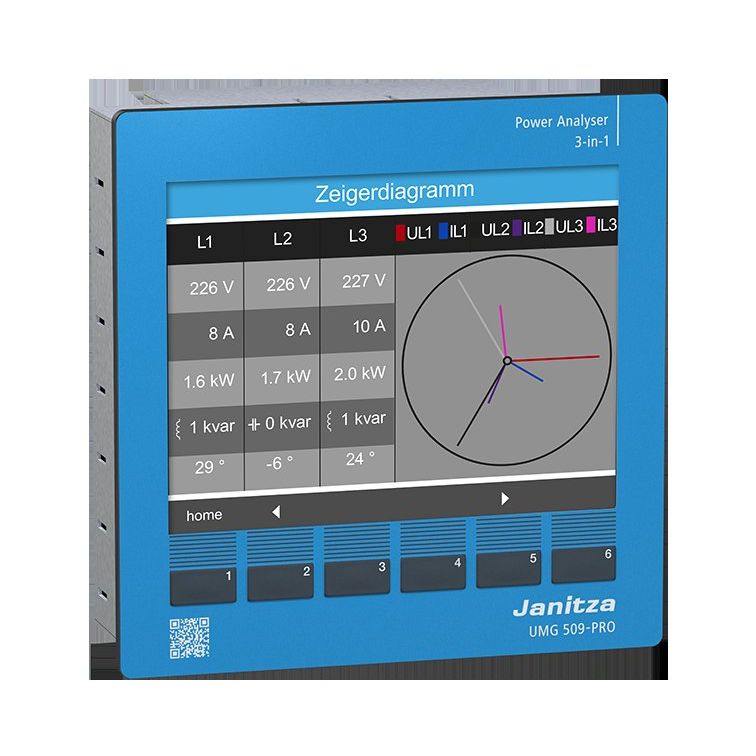

Power Analyser mit RCM, Geräteabmessung (LxBxH): 144x144x75mit Batterie und Uhr Versorgungsspannung: 48 - 110V (50/60Hz)
24 - 150V DCInstallationskategorie: 300V CATIII4 Spannungsmesseingänge,Messkategorie: 600V CATIIIMessung in Dreiphasen-4-Leitersystemen bis 417V/720V,Messung in Dreiphasen-3-Leitersystemen bis 600V,4 Strommesseingänge für Stromwandler ../1 oder ../5AStrommessbereich: 0,001 .. 7A rms,2 Digitaleingänge, 2 Digitalausgänge1 Temperatureingang, 2 RCM EingängeDatenspeicher: 256MB Flash,Schnittstellen: Ethernet TCP / IP 10/100 BaseTX
RS485/ Modbus RTU , Profibus DP/V0,Inkl.Web-Server sowie folgenden APP`s:APP Messwertmonitor: Grafische Darstellung von online & historischen Messwerten APP IEC 61000-2-4 Watchdog Light PRO: Überwachung der Spannungsqualitäts-Grenzwerte nach IEC 61000-2-4Programmiersoftware GridVis Basic download: www.janitza.de/gridvis-download.htmlIm Lieferumfang enthalten: Art.Nr.: 5219301, 2 BefestigungsklammernArt.Nr.: 0801505, Cross-Patch-Kabel, CAT5e, 2m,Art.Nr.: 3303320 Schnelleinstieg UMG 509 inkl. Sicherheitshinweise inkl. Software-GridVis Schnelleinstieg
| Technische Details |
|---|
| Ausführung |
Messwandler |
| Montageart |
Frontmontage |
| Amperemeter |
ja |
| Blindleistungsmesser |
ja |
| Mit Drehzahlmesser |
nein |
| Frequenzmesser |
ja |
| Voltmeter |
ja |
| Oberwellenmessung |
63. Harmonische |
| Scheinleistung |
ja |
| Wirkleistungsmessgerät |
ja |
| Leistungsfaktor |
ja |
| Phasenwinkel (cos phi) |
ja |
| Messwertspeicher |
256 MB |
| Anzahl der Spannungsmesseingänge |
4 |
| Anzahl der Strommesseingänge |
4 |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
48..110 V |
| Versorgungsspannung bei DC |
24..150 V |
| Maximalstrom (Imax) |
6 A |
| Display |
graphisch |
| Anzahl der analogen Eingänge |
3 |
| Anzahl der digitalen Eingänge |
2 |
| Anzahl der digitalen Ausgänge |
2 |
| Anzahl der Ethernet-Anschlüsse |
1 |
| Geeignet für RJ-Stecker |
ja |
| Mit Kommunikationsschnittstelle RS-485 |
ja |
| Unterstützt Protokoll für PROFIBUS |
ja |
| Unterstützt Protokoll für MODBUS |
Modbus RTU & Modbus TCP/IP |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Breite |
144 mm |
| Höhe |
144 mm |
| Tiefe |
75 mm |
| Schutzart (IP), frontseitig |
Mit Dichtung (Artikelnummer 2901903) IP54 |
Lieferumfang:
2 x Befestigungsklammern 1 x Cross-Patch-Kabel, CAT5e, 2m 1 x Schnelleinstieg UMG 509 inkl. Sicherheitshinweise und Software-GridVis Schnelleinstieg
