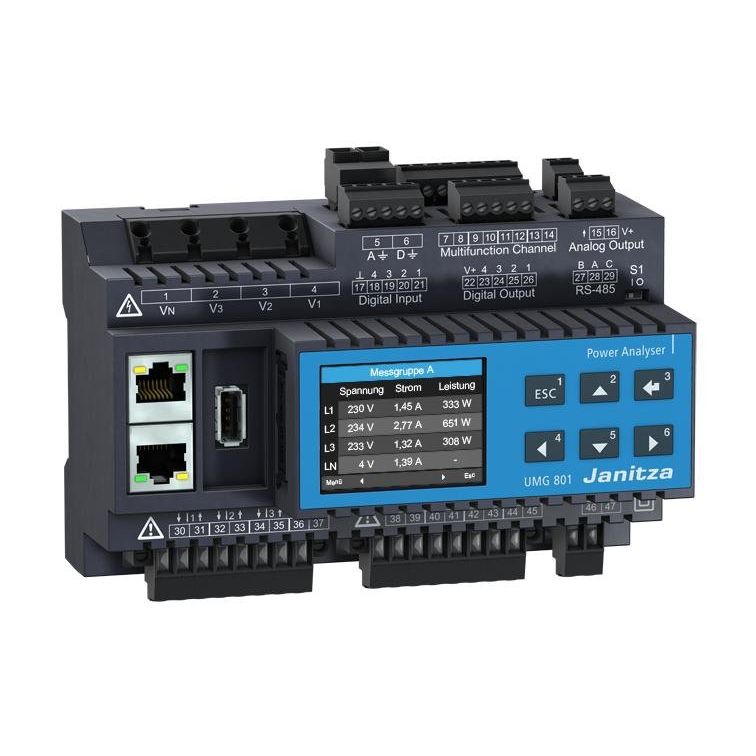

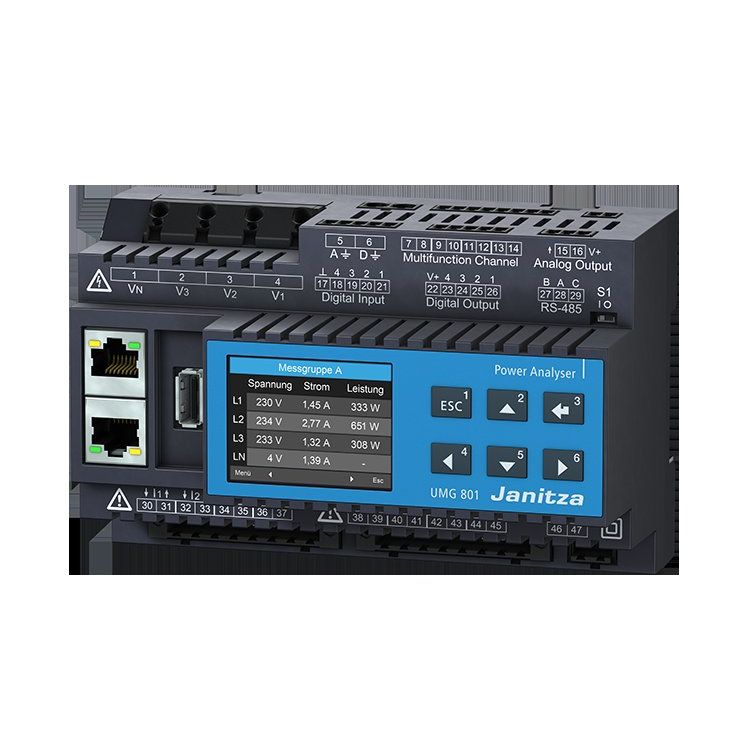

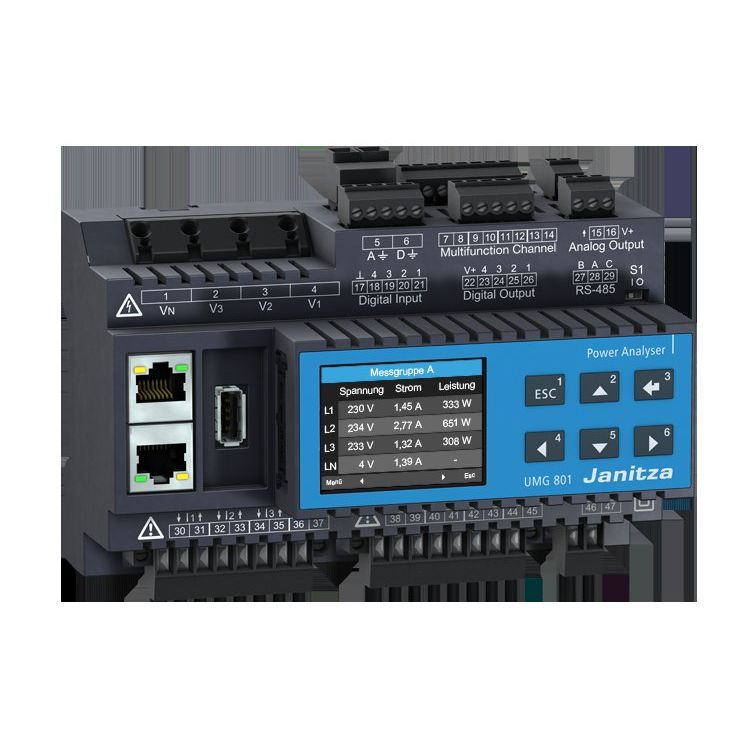

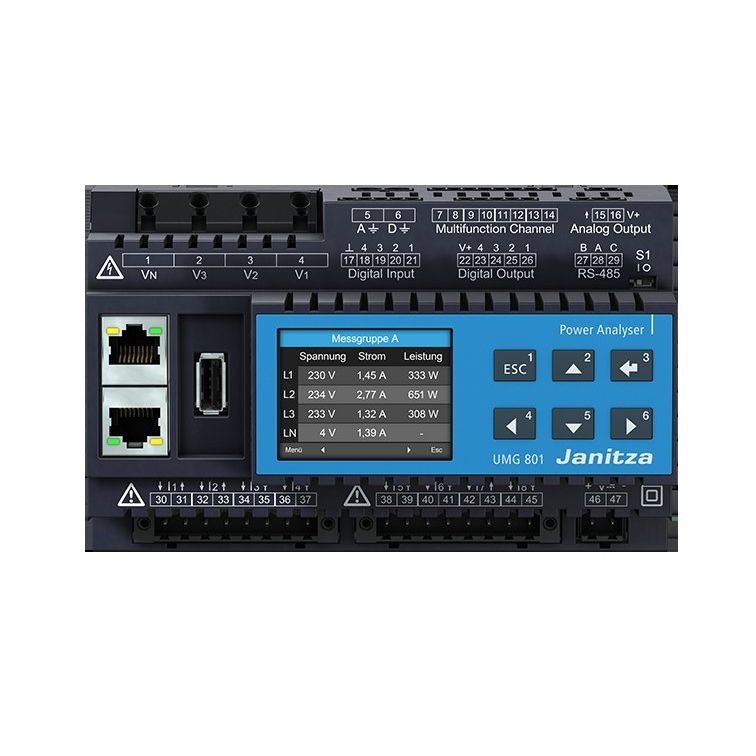

Modular erweiterbares Energiemessgerät UMG 801
zum Aufbau eines Energiemonitoring-Systems mit OPC UA Schnittstelle
Hutschieneneinbaugerät, 145 x 90 x 76 mm (BxHxT)
Versorgungsspannung: Externe Versorgungsspannung 24 V DC
Messung in TN-, IT und TT-Netzen
Messung von Oberschwingungen bis zur 127.
Messdatenspeicher (4 GB)
3 Spannungsmesseingänge
Messkategorie: 1000 V CAT III
Messung in 3-Phasen 4-Leitersystemen bis 480 V/830 V (+-10%) nach IEC
Messung in 3-Phasen 3-Leitersystemen bis 690 V (+-10%)
8 Strommesseingänge, aufgeteilt in 2 Viererblöcke
Messkategorie: 300V CAT II
Nennstrom 5A / 1A einstellbar
Strommessbereich: 5 mA... 6 A
Auflösung: 0,1mA
4 Multifunktionseingänge
Wahlweise konfigurierbar als Differenzstromeingänge, Temperatureingänge oder Strommesseingänge
Peripherie
4x Digitale Eingänge
4x Digitale Ausgänge
1x Analog Ausgang
2x Ethernet RJ45
Zubehör (inklusiv):
33.03.376 Installationsanleitung inkl. Sicherheitshinweise
52.31.205 Busverbinder Basisgerät (bereits aufgesteckt)
10.01.953 Endwinkel
Programmiersoftware GridVis Essential download:
www.janitza.de/gridvis-download.html
| Technische Details |
|---|
| Ausführung |
Messwandler |
| Montageart |
DIN-Schiene |
| Amperemeter |
ja |
| Blindleistungsmesser |
ja |
| Mit Drehzahlmesser |
nein |
| Frequenzmesser |
ja |
| Voltmeter |
ja |
| Oberwellenmessung |
V |
| Scheinleistung |
ja |
| Wirkleistungsmessgerät |
ja |
| Leistungsfaktor |
ja |
| Phasenwinkel (cos phi) |
ja |
| Messwertspeicher |
8 GB |
| Anzahl der Strommesseingänge |
8 |
| Spannungsart der Versorgungsspannung |
DC |
| Versorgungsspannung bei DC |
PELV |
| Maximalstrom (Imax) |
6 A |
| Display |
graphisch |
| Anzahl der analogen Eingänge |
4 |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der digitalen Eingänge |
4 |
| Anzahl der digitalen Ausgänge |
4 |
| Anzahl der Ethernet-Anschlüsse |
2 |
| Geeignet für RJ-Stecker |
ja |
| Mit Kommunikationsschnittstelle RS-485 |
ja |
| Unterstützt Protokoll für OPC UA PubSub |
OPC UA Server |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für MODBUS |
Modbus RTU & Modbus TCP/IP |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Breite |
144 mm |
| Höhe |
90 mm |
| Tiefe |
76 mm |
| Schutzart (IP), frontseitig |
IP20 |
Lieferumfang:
1 x UMG 801 Basisgerät 1 x Installationsanleitung inkl. Sicherheitshinweise (33.03.376) 1 x Busverbinder Basisgerät (52.31.205) 1 x Endwinkel (10.01.953)
