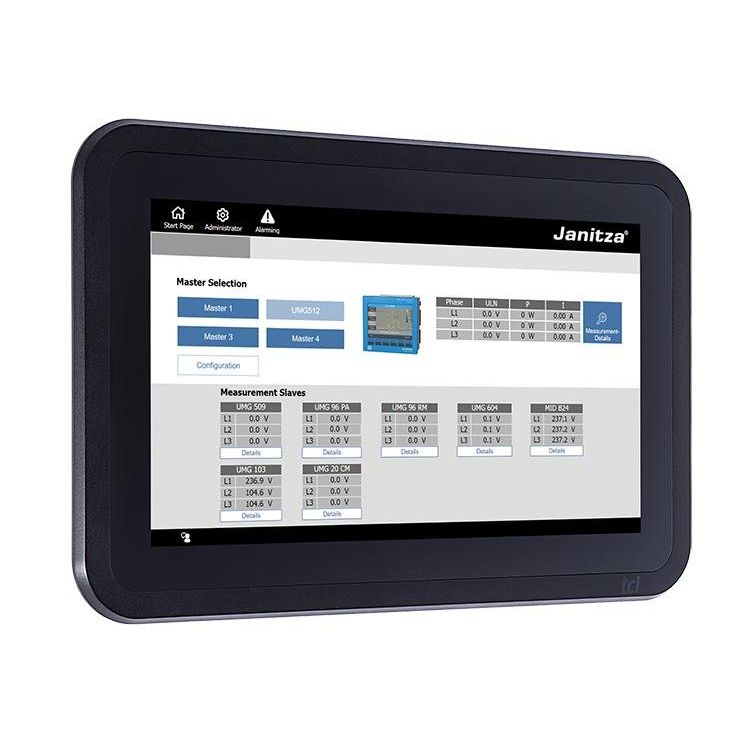

Smart Energy Panel - JPC 100-WEB
Anzeige der wichtigsten Parameter der Spannungsversorgung
Versorgungsspannung: 24 VDC
max. Energieverbrauch 13W
Display: 10"
Kapazitiver Multitouch
Auflösung1024 x 600
Prozessor: Rockchip RK3288 Quad-Core CPU 1,6 GHz
2GB DDR3 SDRAM
Schnittstellen:1x USB
1x RJ45 with up to 100MBits/s
1x RS485
Abmaße(BxHxT): 282 mm x 184 mm x 35 mm
Betriebsbedingungen: IP53 Frontseitig, IP20 Rückseitig
Betriebstemperatur 0°C - 35 °C
Lagertermperatur 0°C - 70°C
Gewicht: 900g
Application:
Visualisierung von drei Mastergeräten und bis zu 30 Slavegeräten **
Integriertes Alarmmanagement
Konfigurierbares Benutzermanagement
Fernzugriff via Webserver und TeamViewer
Lieferumfang: Touch Display,Montagekit
Vorkonfigurierte Applikation:
*Passende Mastergeräte sind:
- RS-485 Master (das Panel arbeitet zusätzlich zu den drei Mastergeräten selbst als Master)
- UMG 96 RM-E
UMG 96 PA
UMG 604-PRO
UMG 605-PRO
UMG 509-PRO
UMG 512-PRO
**Passende Slavegeräte sind:
- UMG 20CM
UMG 96 RM
UMG 96 RM-E
UMG 96 RM-P
UMG RM-CBM
UMG RM-PN
UMG 96PA
UMG 103CBM
UMG 604/605 PRO
UMG 509/512 PRO
- MID-Energiezähler
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen USB |
1 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Mit SW-Schnittstellen |
ja |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für LON |
nein |
| Funkstandard GSM |
nein |
| Ausführung des Displays |
TFT |
| Mit Farbdisplay |
ja |
| Bildschirmdiagonale |
10 Zoll |
| Anzahl der Bildpunkte, horizontal |
1024 |
| Anzahl der Bildpunkte, vertikal |
600 |
| Mit nummerischer Tastatur |
nein |
| Touch-Technologie |
kapazitiver Multitouch |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
ja |
| Prozesswertdarstellung (Ausgabe) möglich |
ja |
| Prozesswertvorgabe (Eingabe) möglich |
ja |
| Anzahl der Ebenen, Passwortschutz |
3 |
| Zusätzliche Softwarekomponenten, ladbar |
ja |
| Schutzart (IP), frontseitig |
IP53 |
| Betriebstemperatur |
0..35 °C |
| Tragschienenmontage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Breite der Front |
282 mm |
| Höhe der Front |
184 mm |
| Einbautiefe |
30 mm |
Lieferumfang:
1 x Grafik-Panel Smart Energy Panel JPC100 WEB
