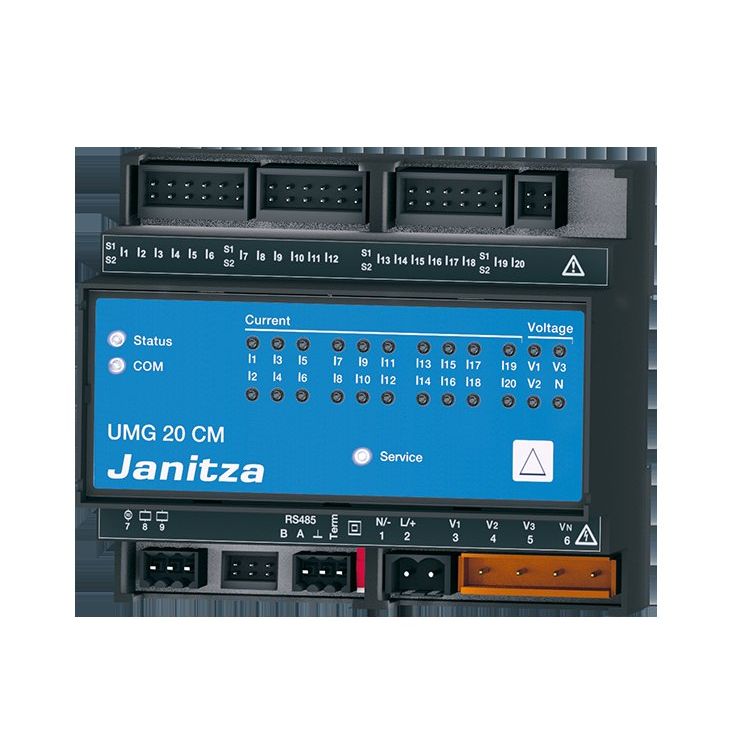

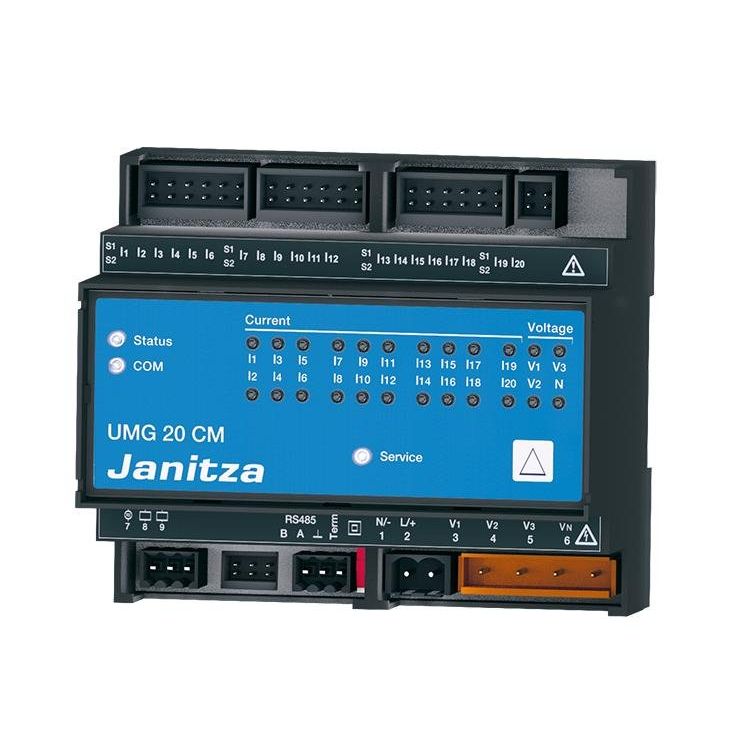

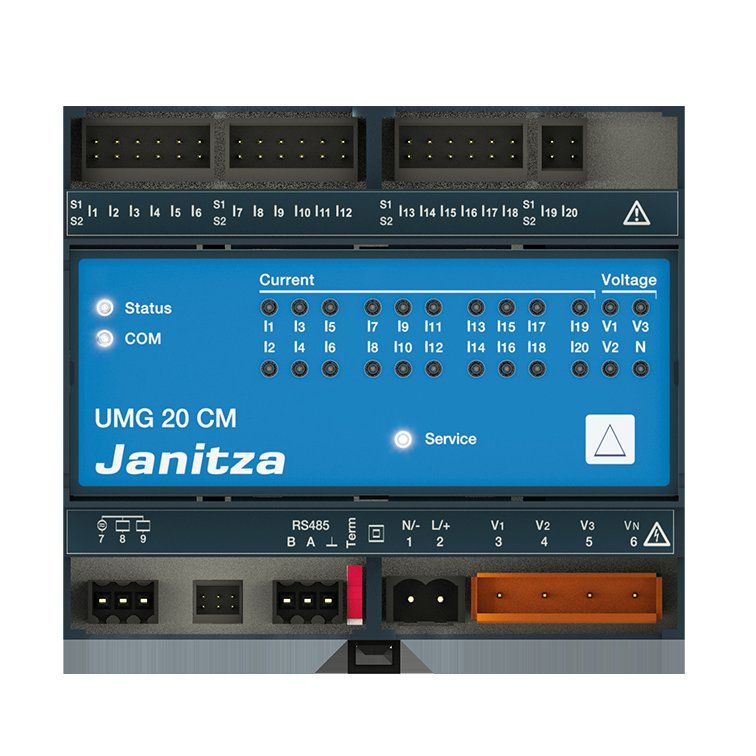

Janitza Electronic - Differenzstrom-Überwachungsgerät Betriebsstr./RCM-Messgerät UMG 20CM UMG 20CM

Betriebsstrom- und RCM-Messgerät UMG 20CM (Channel Meter)

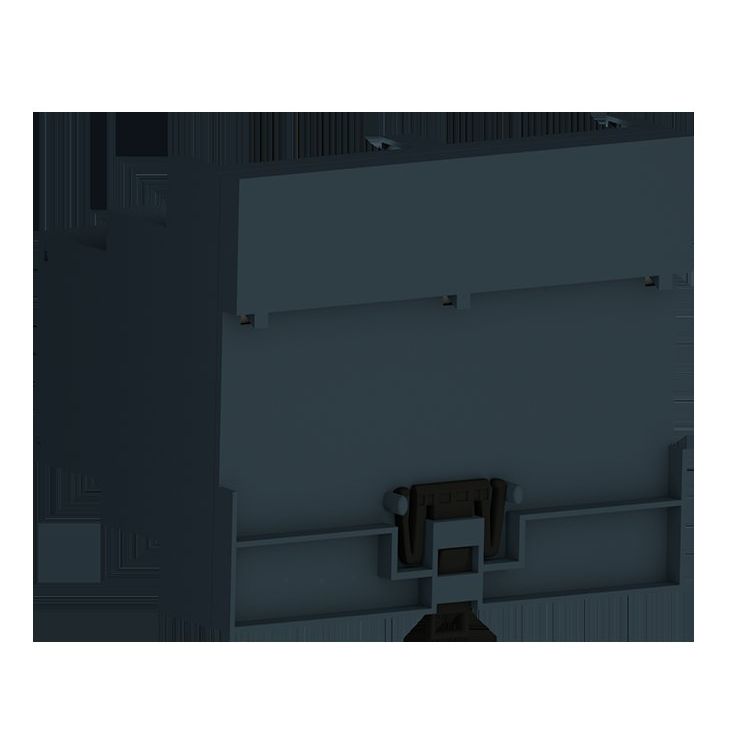

zur Hutschienenmontage
Versorgungsspannung 100V..240V AC (45-65Hz) Überspannungskategorie 300V OVCII
120V..240V DC,
4 Spannungsmesseingänge (L-N: 10V-300Vrms
L-L: 10V- 480Vrms
Auflösung 0,1V, 45Hz-65Hz),
20 Strommesseingänge einphasig oder dreiphasig, zur Messung von Betriebsströmen und RCM-Messung
Betriebsstrom (0-1 A, Ansprechstrom: 100 mA) 0 .. 600 A Anschluss über optionale Stromwandler CT-6-20 700/1, CT20 700/1
und teilbare Stromwandler STC20 3000/1 und Differenzstrom 1 .. 1000 mA (mit Bürde 16 A), Auflösung 1 mA Anschluss über
optionale Differenzstromwandler CT-6-20 700/1 und CT 20 700/1
Messung in 1-phasen / mehrphasen Netzen 1 ph, 2 ph, 3 ph, 4 ph und 20 mal 1 ph
Netze: TN, TT, und IT
Messung in Einphasen-3-Leitersystemen bis max. 220V-440V
Messung in Einphasen-2-Leitersystemen bis max. 220V
Spannungsmessung, Messkategorie 300V CATIII
2 digitale Ausgänge
Quittierfunktion am Gerät
Polaritätsumkehr für Stromwandler
50Hz Filterfunktion für Fehlerströme
Datenspreicher: 768 KB Flash (31 Tage für 15min Ströme, Wirkleistungen, Wirkenergie und Spannung)
Schnittstelle: RS485
Protokoll: Modbus
Zubehör:
3303310 Bedienungsanleitung

Technische Details
Ausführung des elektrischen Anschlusses	Steckanschluss
Mit abnehmbaren Klemmen	ja
Funktion	für gemischte Netze
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	90..276 V
Versorgungsspannung bei AC 60 Hz	90..276 V
Versorgungsspannung bei DC	90..276 V
Spannungsmessbereich	10..480 V
Bemessungsbetriebsfrequenz	45..65 Hz
Ansprechwert Stromstärke 1	1..630000 mA
Ansprechwert Stromstärke 2	10..1000 mA
Min. einstellbare Ansprechverzögerungszeit	0,01 s
Max. zulässige Ansprechverzögerungszeit	650 s
Anzeige des Differenzstroms	ja
Fehlerspeicherung möglich	ja
Breite	105 mm
Höhe	90 mm
Tiefe	73 mm

Lieferumfang:
1 x Janitza Electronic UMG 20CM
