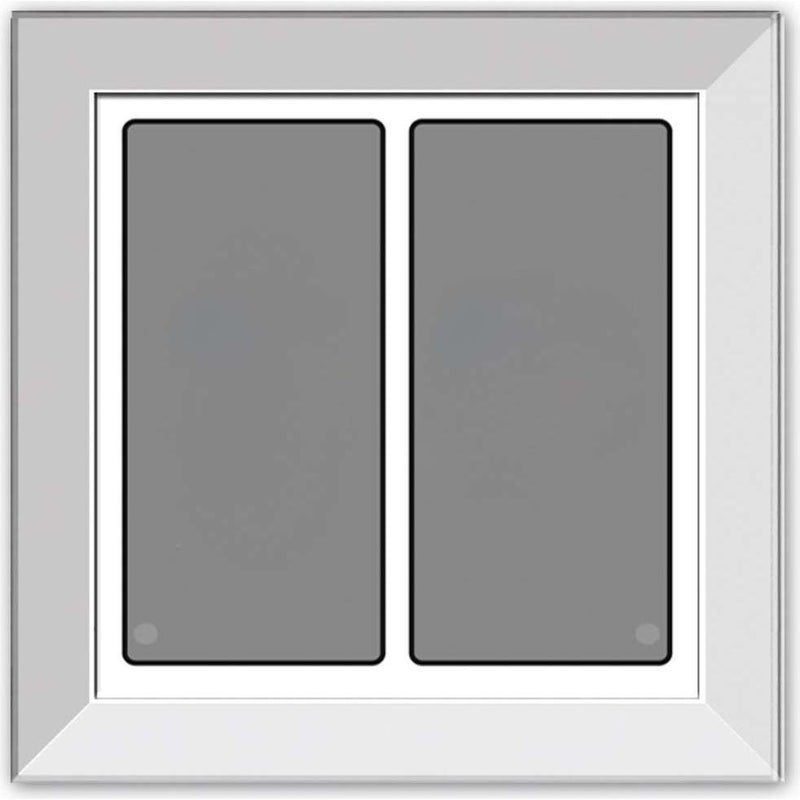

Das LCN-GTS2 ist ein Glas-Tastenfeld. Es wird per mitgelieferter Montageplatte auf eine UP-Dose montiert und mit einem Schieber fest verankert. Der Anschluss erfolgt über den I-Anschluss eines beliebigen LCN-Moduls ab Version 140719 (Juli 2010). Die 2 kapazitiv arbeitenden Sensorflächen sind hinter einer 3 mm starken Oberfläche angeordnet. Eine leichte Berührung der Oberfläche genügt, um Funktionen auszulösen. Eine in jede Sensorfläche integrierte Status-LED informiert über den aktuellen Status beliebiger Aktoren oder Sensoren im Gebäude. Dabei sind vier Zustände möglich. Zusätzlich bietet das LCN-GTS2 einen Corona®-Lichtkranz mit weißen LEDs für die Wandbeleuchtung (LCN-NUI erforderlich) und eine elegante blaue Hinterleuchtung der Tasten (LCN-NUI erforderlich). So lässt sich das LCN-GTS2 auch bei geringem Umgebungslicht komfortabel bedienen. Die individuellen Beschriftungen für das LCN-GTS2 werden auf eine Folie oder Papier übertragen und durch einen kleinen Schlitz hinter der Glasfläche platziert. Die Beschriftung kann jederzeit neu erstellt werden, so dass Änderungen in der Tastenbelegung kein Problem sind. Leicht verständliche Symbole und Vorlagen für die Folie werden mitgeliefert. Die Sensorflächen des LCN-GTS2 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (Kurz, Lang oder Los) versendet. Das Steuerkommando wird über die im Lieferumfang enthaltene Montageplatte an den I-Anschluss eines LCN-Moduls übertragen. Die 2 Status-LEDs in den Sensorflächen werden individuell über den I-Anschluss gesteuert und über LCN-PRO konfiguriert (An, Aus, Blinken, Flackern). Für den Corona®-Lichtkranz und die Tasten-Hinterleuchtung wird ein externes Netzteil benötigt (LCN-NUI, nicht im Lieferumfang enthalten).
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Montageart |
Unterputz |
| Anzahl der Betätigungspunkte |
4 |
| Anzahl der Tasten |
2 |
| Mit LED-Anzeige |
ja |
| Mit Beschriftungsfeld |
ja |
| Mit Display |
nein |
| Werkstoff |
Glas |
| Farbe |
weiß |
| Mit Raumthermostat |
nein |
| Mit Infrarot-Sensor |
nein |
| Schutzart (IP) |
IP20 |
Lieferumfang:
1 x LCN-GTS2W Tastsensor 1 x Montageplatte
