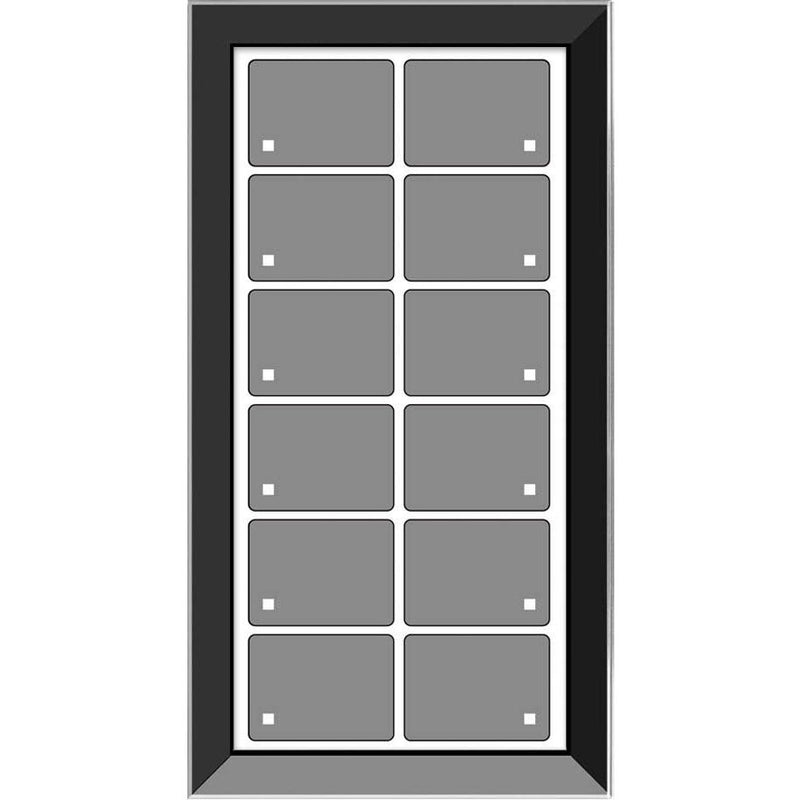

Das LCN-GTS12 ist ein Glas-Tastenfeld mit Bargraph-Anzeige. Es wird per mitgelieferter Montageplatte auf eine UP-Dose montiert und mit zwei Schiebern fest verankert. Der Anschluss erfolgt über den T-Anschluss eines beliebigen LCN-Moduls ab Version 170212. Die 12 kapazitiv arbeitenden Sensorflächen sind hinter einer 3 mm starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um verschiedene Funktionen auszulösen. Eine in jede der 12 Sensorflächen integrierte Status-LED informiert über den aktuellen Status beliebiger Aktoren oder Sensoren im Gebäude. Dabei sind vier Zustände möglich. Ein Corona®-Lichtkranz mit 12 weißen LEDs dient der dekorativen Wandbeleuchtung (LCN-NUI erforderlich) und als dezentes Orientierungslicht, so dass sich das LCN-GTS12 auch bei geringem Umgebungslicht komfortabel bedienen lässt. Mit der blauen Tasten-Hinterleuchtung (optional mit LCN-NUI) lässt sich das LCN-GTS12 auch bei geringem Umgebungslicht komfortabel bedienen. Die 15-stellige Bargraph-Anzeige ermöglicht die Anzeige analoger Ist- und Sollwerte. Die individuellen Beschriftungen für das LCN-GTS12 werden auf eine Folie oder Papier übertragen und durch einen kleinen Schlitz hinter der Glasfläche platziert. Die Beschriftung kann jederzeit neu erstellt werden, so dass Änderungen in der Tastenbelegung kein Problem sind. Leicht verständliche Symbole und Vorlagen für die Folie werden mitgeliefert. Die Sensorflächen des LCN-GTS12 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen. Die 12 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Montageart |
Unterputz |
| Anzahl der Betätigungspunkte |
12 |
| Anzahl der Tasten |
12 |
| Mit LED-Anzeige |
ja |
| Mit Beschriftungsfeld |
ja |
| Mit Display |
nein |
| Werkstoff |
Glas |
| Farbe |
schwarz |
| Mit Raumthermostat |
ja |
| Mit Infrarot-Sensor |
nein |
| Schutzart (IP) |
IP20 |
Lieferumfang:
1 x Montagerahmen
