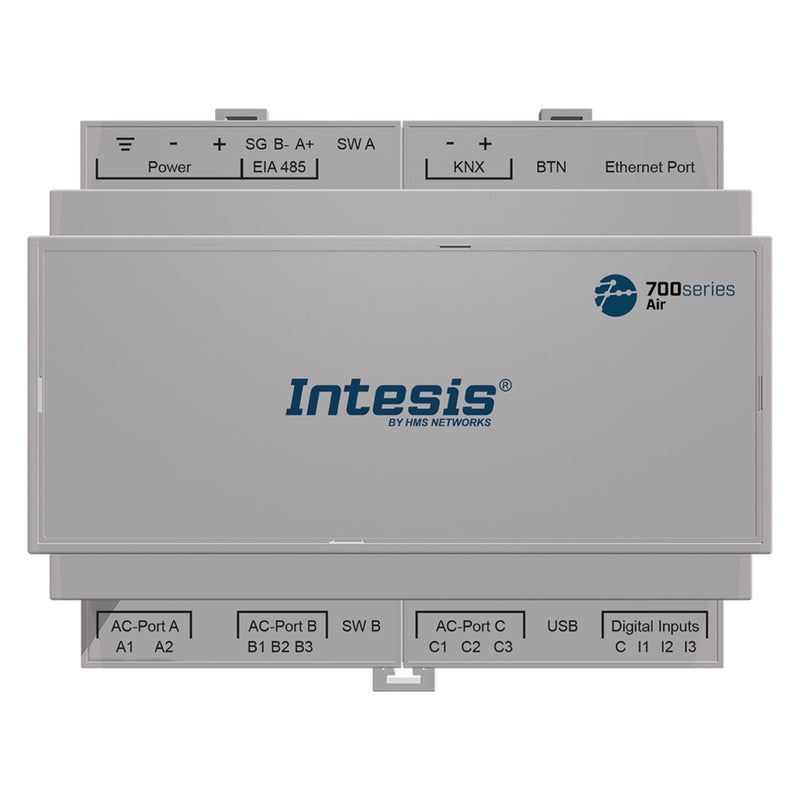

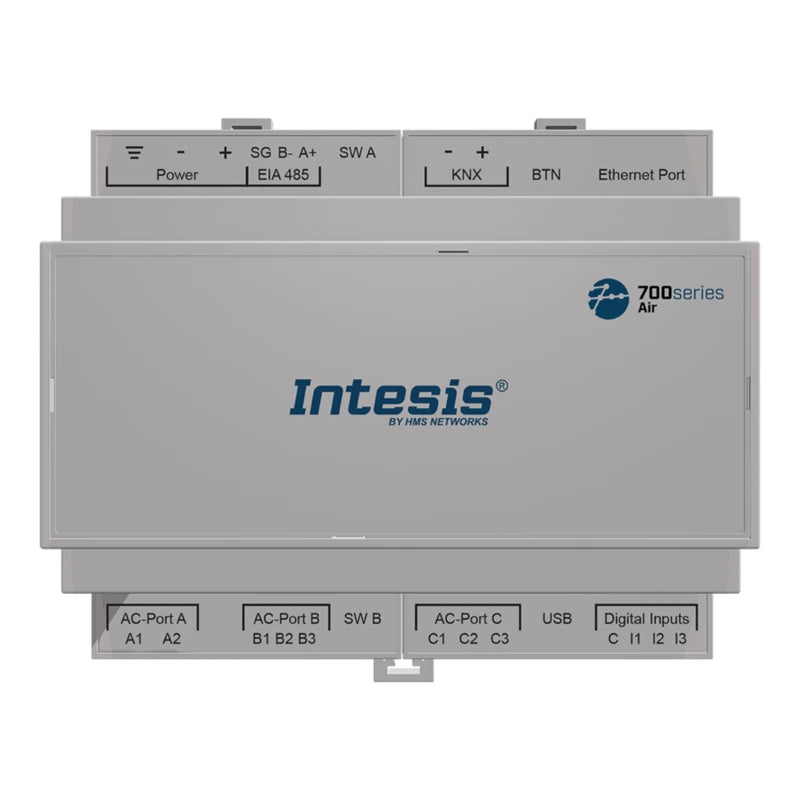

Intesis - Multi-Gateway GW-MED-64

Gerätekurzbeschreibung

Das Multi-Gateway wird an den A/B-Superlink-Bus des Außengeräts angeschlossen und

ermöglicht die Steuerung aller an das Klimasystem angeschlossenen Innengeräte. Dies

ermöglicht nicht nur die Steuerung und Überwachung der wichtigsten Innengerätefunktionen,

sondern auch den Zugriff auf einige interne Vari- ablen der Außengeräte. Das Multi-Gateway

verfügt über die Datenkommunikationsprotokolle Modbus RTU und Modbus TCP, BACnet/IP und

BACnet MS/TP sowie KNX TP-1.

Gerätetypbeschreibung

Das Gerät gehört zu folgender Serie:

Gateways

Das Multi-Gateway wurde entwickelt, um die bidirektionale Steuerung und Überwachung von

Mitsubishi Heavy Industries VRF-Systemen von einer Gebäudeleittechnik (GLT), von einer

speicherprogrammierbaren Steuerung (SPS) oder von externen Reglern (PLC, DDC) zu

ermöglichen.

Besondere Merkmale

Direkter Zugriff auf den A/B-Superlink-Bus der im VRF-System vorhandenen Geräte

TCP und Modbus RTU, KNX TP-1 und Home Automation-Kommunikationsprotokolle

Technische Daten

Leistungsdaten

Anschließbare IGe Anzahl, max. 64 Stk

Produktinformation

Gewicht netto 240 g

Elektrische Daten und Anschlüsse

Netzspannung, Nenn 24 V

Kabelquerschnitt, max. 2,5 mm²

Leistungsaufnahme Nenn 3 W

Anschluss Typ Schraubklemme; Stecker

Bus-Protokoll BACnet/IP; BACnet MS/TP; KNX TP-1; Modbus RTU; Modbus TCP

Installationsart Hutschiene TS35

Anschluss Kontakt RJ45; seriell EIA485 (Steck-Schraub-Klemmen- block, 2 Pole). SELV;

Superlink-Anschlüsse

Abmessungen

Abmessung Korpus ohne Teile (HxBxT) 90x105x59 mm

Lieferumfang:
1 x Intesis - Multi-Gateway GW-MED-64
