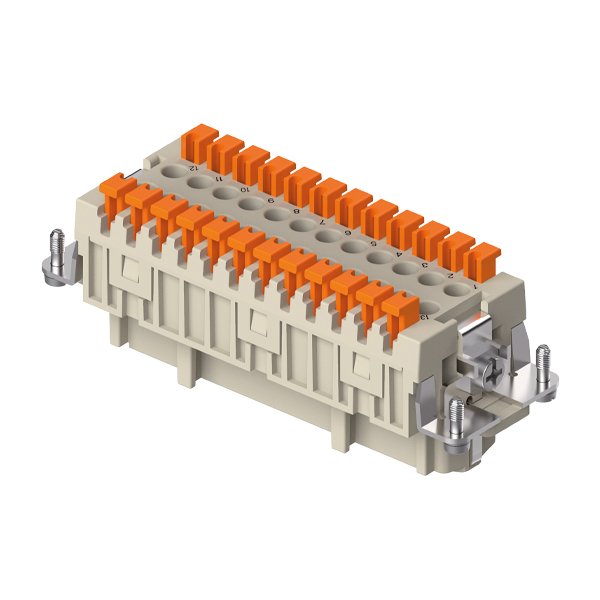

Ilme - Kontakteinsatz für Rechtecksteckverbinder Buchseneinsatz CSHF 24 24-polig

Die ILME Artikelnummer CSHF 24 definiert den Artikel Buchseneinsatz, Gr.104.27, 24P+PE, Silber, SQUICH®, 16A, 500V. Der Kontakteinsatz der Baureihe CSH ist mit der patentierten ILME-Schnellanschlusstechnik SQUICH® ausgestattet. Diese Anschlusstechnik bietet einen intuitiven und schnellen Anschluss des Steckverbinders. Neben der Zeitersparnis von bis zu 50% im Vergleich zur traditionellen Schraubanschlusstechnik sind die Käfigzugfedern der SQUICH®-Technik absolut vibrationsfest und wartungsfrei und eignen sich somit auch für Anwendungen im Bereich der EN 61373. Die zusätzliche Prüföffnung der Anschlusstaster ermöglicht dem Anwender ein Messen und Prüfen im angeschlossenen und eingebauten Zustand des Steckverbinders. Gleiche Kenndaten und Konturen wie die Serien CNE, CCE, CSE und CSS ermöglichen ein breites Einsatzspektrum dieses Kontakteinsatzes.

Technische Details
Kontakteinsatz ohne Kontakte	nein
Kontaktausführung	Buchse
Polzahl	24
Werkstoff des Steckverbindereinsatzes	Thermoplast
Bemessungsstrom In	16 A
Umgebungstemperatur	-40..125 °C
Bemessungsspannung	500 V
Bemessungsstoßspannung	6 kV
Verschmutzungsgrad	3
Ausführung des elektrischen Anschlusses	Federzuganschluss
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..2,5 mm²
Werkstoff der Kontaktbeschichtung	Silber
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	ja

Lieferumfang:
1 x Ilme - Kontakteinsatz für Rechtecksteckverbinder Buchseneinsatz CSHF 24 24-polig
