Maximale Genauigkeit und Zuverlässigkeit dank der Autokonfigurationsfunktion (AUTOSET)
Der PQA924 verfügt über eine erweiterte Autokonfigurationsfunktion, die Anschlussfehler eliminiert und die Einrichtungszeit optimiert. Dank des AutosetModus kann der Anwender den korrekte Anschluss und die Zuordnung der Stromwandler sicherstellen und so Fehlmessungen bei den aufgezeichneten elektrischen Werten vermeiden.
4 wichtige Gründe für die Verwendung der AUTOSET- Funktion
Automatische Erkennung der angeschlossenen Stromwandler für eine sofortige, fehlerfreie Konfiguration.
Verhindert Anschlussfehler, die die Messgenauigkeit beeinträchtigen könnten.
Vermeidet inkonsistente elektrische Werte und die Notwendigkeit wiederholter Aufzeichnungen.
Korrigiert automatisch vertauschte Stromwandler an den Leitern und verhindert so eine Fehlausrichtung zwischen Spannung und Strom, der zu falschen Messwerten führen könnte.
Funktionen:
Wechselspannung in 1 & 3 phasigen Systemen
Wechselstrom in 1 & 3 phasigen Systemen
Cosphi, Leistungsfaktor, K-Faktor
Spannungsunsymmetrie
Flicker & EN50160 Analyse
Einschaltströme
Transienten bis 8 kV, ab 1 µs (1MHz
Spannungsanomalien (Einbrüche, Spitzen) mit 10 ms Auflösung
Wirk-, Blind- und Scheinleistung / Energie
Oberwellen von Spannung und Strom bis zur 63 Ordnung & THD%
Oberwellen der Leistung mit Amplitude bis zur 63. Ordnung
Spannungs- & Stromzwischenharmonische bis zur 63. Ordnung & THI%
Speicherautonomie ca. 408 Tage (PI = 10 min), ca. 15 Tage (PI = 1 sec)
Datenübertragung zum PC über die HTAgorà-Software
Bis zu 3180 gleichzeitig aufnehmbare elektrische Parameter
Integrationsperiode (PI) von 0,2 sec bis 120 min einstellbar
Verbindung über USB-, Ethernet- & WLAN
Slot für Mini SD-Speicherkarte, max 32GB
Farb-Touchscreen-Display
| Technische Details |
|---|
| Anzeige |
graphisch |
| Anzahl der Spannungseingangskanäle |
4 |
| Anzahl der Stromeingangskanäle |
4 |
| Strommessung |
mit Stromzangen/Zangenadapter |
| Oberwellenmessung |
ja |
| Leistungsfaktor |
ja |
| Wirkleistung |
ja |
| Blindleistung |
ja |
| Scheinleistung |
ja |
| Phasenwinkel (cos phi) |
ja |
| Leistung/Arbeit |
ja |
| Schnittstelle |
ja |
| Messwertspeicher |
ja |
| Stromversorgung |
Akku |
| Spannungsmessbereich/AC direkt |
2..600 V |
Lieferumfang:

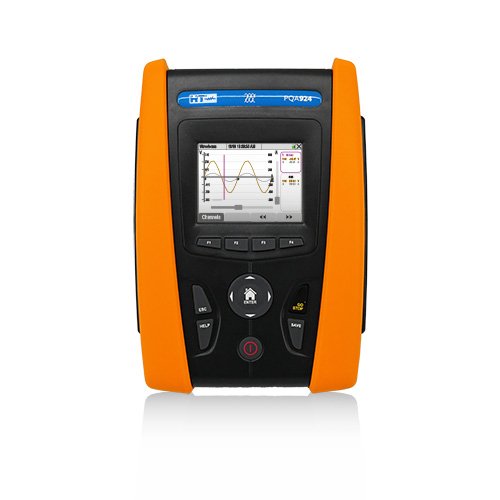

1 x HT Instruments - Netz- und Leistungsanalysator Netz- Leistungsanalysator PQA924 bis zur 63. Ordnung
