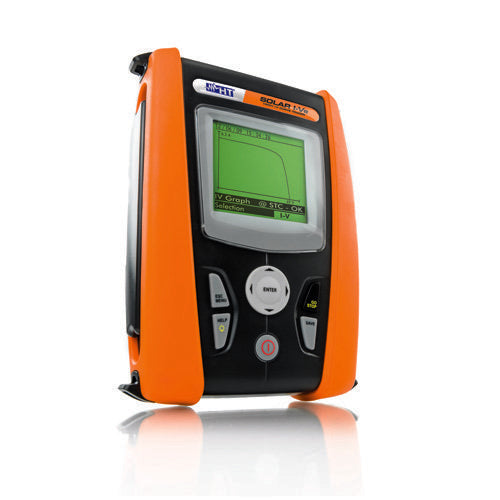

HT Instruments - Netz- und Leistungsanalysator Messgerät SOLAR I-Ve für PV Anlagen

Das SOLAR I-Ve ermöglicht neben der Leistungsanalyse (AC & DC) einer 1-phasigen PV-Anlage auch die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen bzw. einem Modulstring bis max. 1500 V und 15 A (siehe auch Modell I-V500w).


zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagen

zur Überprüfung eines Solarmoduls oder eines Strings bis 15 A/1000 V auf Defekte

zur Überprüfung der technischen Daten eines PV-Moduls gemäß EN 60891

zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagen

Funktion PV-Modul Test

Peakleistung Pmax (bei STC) und die aktuell gemessene Leistung

Kurzschlussstrom Isc und Leerlaufspannung Uoc

Strom Impp und Spannung Umpp

Füllfaktor FF in %

eine grafische Darstellung der I-U und PWR Kennlinie bei OPC und STC

das Gesamtergebnis der Prüfung

Funktion PV-Anlagen Test

Spannungsmessung in AC & DC

Strommessung in AC & DC

Leistung in AC und DC (nur 1-phasige Systeme)

Wirkungsgrad des Wechselrichters

Wirkungsgrad Generatorseite

Temperatur und solare Einstrahlung in (W/m²)

Technische Details
Anzeige	digital
Anzahl der Spannungseingangskanäle	1
Anzahl der Stromeingangskanäle	1
Strommessung	mit Stromzangen/Zangenadapter
Leistungsfaktor	nein
Wirkleistung	ja
Leistung/Arbeit	ja
Schnittstelle	ja
Messwertspeicher	ja
Stromversorgung	Batterie
Spannungsmessbereich/AC direkt	50..265 V

Lieferumfang:
1 x HT Instruments - Netz- und Leistungsanalysator Messgerät SOLAR I-Ve für PV Anlagen
