COMBI521
Schnelle und einfache Überprüfung elektrischer Installationen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 6 & 7
Das neue Modell aus der COMBI Serie ist ein innovativ und vielseitig einsetzbarer Installationstester mit den grundlegenden Funktionen zur Prüfung elektrischer Anlagen und Installationen als auch E-Ladestationen.
Stecker rein und einfach messen ? Die neue Autosequenzmessung Ra ? RCD ? Riso macht s möglich.
Die Isolationsmessung gegen alle 3 Leiter (L-N-PE) und der große Speicher für 999 Messungen mit Speicherung auf 3 Ebenen + Textkommentar sind nur einige der vielen Highlights der neuen Modellreihe. Ein vom Benutzer abrufbares Hilfemenü für alle Messfunktionen bietet eine wertvolle Unterstützung beim Anschluss des Gerätes an die zu prüfende Anlage, insbesondere der automatische sowie menügeführte Prüfablauf für E-Ladestationen beim Spitzenmodell COMBI 521.
Funktionen
AUTO-Sequenz (Ra ? RCD ? Riso)
Niederohmmessung mit >200 mA DC
Isolationsmessung (L-PE / L-N / N-PE)
Polarisationsmessung (PI & DAR)
RCD Typ A, AC, B, EV
Netz- und Schleifenimpedanz
Kurzschlussstrom mit OK / NO Anzeige
Drehfeld
Spannungsfall
Interner Speicher und USB Anschluss
Sicherheit nach CAT IV 300 V
EV-Test100
Der Adapter wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem COMBI521 ist gewährleistet.
| Technische Details |
|---|
| Anzeige |
graphisch |
| Grenzwertanzeige |
ja |
| Isolationswiderstandsmessung |
ja |
| Isolationswiderstandsmessung mit Rampenfunktion |
nein |
| Widerstände von isolierenden Fussböden und Wänden |
ja |
| Überspannungsableiterprüfung |
nein |
| Niederohmmessung |
ja |
| Niederohmmessung mit Rampenfunktion |
nein |
| Erdungsmessung |
ja |
| Selektive Erdungsmessung |
ja |
| Erdschleifenmessung |
ja |
| Spezifische Erdungsmessung |
ja |
| Schleifenwiderstand-/impedanzmessung |
ja |
| Schleifenmessung ohne RCD/FI-Auslösung |
ja |
| Netzinnenwiderstandsmessung |
ja |
| Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen |
ja |
| RCD/FI-Prüfung |
ja |
| Kurvenform bei RCD/FI-Prüfung |
für Fehlerstromschutzschalter Typ A, F und Typ B, B+ |
| RCD/FI-Prüfung mit ansteigendem Fehlerstrom |
ja |
| RCD/FI-Analysefunktion |
ja |
| PRCD Prüfung Typ S, Typ K |
ja |
| Prüfen von IMDs und RCMs |
nein |
| Messen von Ableitströmen mit Adapter |
ja |
| Prüfen von E-Ladestationen, Simulation der Fahrzeugstatus |
ja |
| Drehfeldprüfung |
ja |
| Strukturierter Messwertspeicher |
ja |
| Messwertspeicher |
ja |
| Schnittstelle |
ja |
| Druckeranschluss |
nein |
| Drucker integriert |
nein |
| Fernbedienung des Prüfgerätes |
ja |
Lieferumfang:

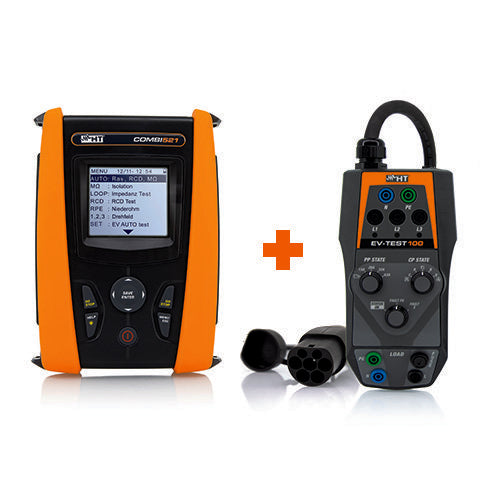

1 x HT Instruments - Multifunktions-Installationstester Aktionspaket Volle Ladung Volle Ladung Kit ECO Installationstester
