I-V500w
Das I-V500w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1500 V und 15 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessene und auf STC umgerechnete I-U und Leistungskennlinie werden angezeigt. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V500w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V500w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V500w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.
PV-CHECKs
Mit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach, sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere, zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf): Kurzschlussstrom ? Leerlaufspannung ? Isolationsmessung ? Niederohmmessung
SOLAR-02
Externer Datenlogger zur Erfassung der Einstrahlung und PV-Modultemperatur, mit Neigungswinkel-Messfunktion Inkl. Batterien, Handbuch, Kalibrierprotokoll
| Technische Details |
|---|
| Messgerät für Spannungsmessung |
ja |
| Messgerät für Strommessung |
ja |
| Messgerät für Widerstandsmessung |
ja |
| Messgerät für Temperatur |
ja |
| Prüfgerät für Spannung |
ja |
| Prüfgerät für Durchgang |
ja |
| Prüfgerät für Drehrichtung |
nein |
| Prüfgerät für Isolation |
ja |
| Prüfgerät für Schleifenwiderstand |
nein |
| Prüfgerät für RCD/FI-Schutzschalter |
nein |
| Gasdruckmessung |
nein |
| Luftdruckmessung |
nein |
| Rauchgasanalyse |
nein |
| Messgeräte-Set für die Ausbildung |
ja |
Lieferumfang:

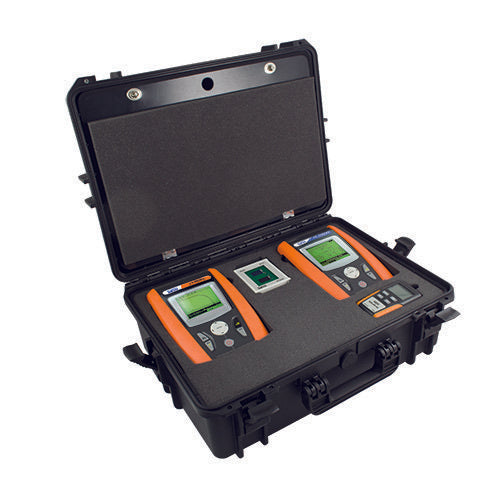

1 x HT Instruments - Messgeräte-Set Aktionspaket PV SERVICE-PACK W3
