Der PV-CHECKs Pro ist ein Installationstester für Photovoltaik-Anlagen, der sowohl in der 1000 Volt Ebene, als auch in der 1500 Volt Ebene bis zu einem Kurzschlussstrom von 40 A DC eingesetzt werden kann und damit neue Maßstäbe setzt!
PV-CHECKs Pro ist die Komplettlösung zur Erfüllung der IEC 62446-1-Standards (DIN VDE 0126-23) für alle gängigen Tests in der Kategorie 1.
PV-CHECKs Pro führt sowohl an einseitigen als auch an bifazialen PV-Modulen alle erforderlichen Tests zur Inbetriebnahme einer PV-Anlage gemäß IEC 62446-1 in automatischer Reihenfolge durch.
GO-STOP-TASTE
Mit einem einzigen Tastendruck auf die GO-Stop-Taste werden folgende Messungen nacheinander durchgeführt:
Polaritätstest
Durchgängigkeit des Potentialausgleichsleiter
Ermittlung der Isolationswiderstände Riso
Ermittlung der Leerlaufspannung Voc bis 1500 V DC
Ermittlung des Kurzschlussstroms Isc bis 40 A DC
Gemäß EN 62446-1 vergleicht PV-CHECKs Pro den gerade gemessenen String mit den zuvor gemessenen Strings, um Spannungs- und Stromunterschiede, die außerhalb der vorgegebenen Toleranzen liegen, zu bewerten.
Durch Messung der Sonneneinstrahlung (optionale Referenzzelle erforderlich) und der PV-Modultemperatur (optionaler Temperaturfühler erforderlich) mit dem externen Datenlogger SOLAR 03 kann das PV-CHECKs Pro die gemessenen Werte von Voc-OPC und Isc-OPC auf die STC (Standardtestbedingungen: 1000 W/m², 25° C, AM 1,5) hochrechnen, um diese dann mit den angegebenen Nennwerten aus den Moduldatenblätter des Herstellers zu vergleichen.
Nach jeder Messung zeigt der PV-CHECKs Pro das Ergebnis der Messung im Display an, mit entsprechender Bewertung (OK/Nicht OK).
SONDERFUNKTION GFL
Lokalisierung des Isolationsfehlers an einem PV-String (Ground-Fault-Location)
Neben dem weiten Einsatzbereich (1500 V DC / 40 A DC) zeichnet sich das PV-CHECKs Pro durch die neue GFL Funktion zur Fehlerortung von Isolationsfehlern aus. Mit Hilfe der Ground Fault Locator (GFL) Funktion können Isolationsfehler nicht nur grundsätzlich festgestellt, sondern auch präzise lokalisiert werden. Das PV-CHECKs Pro zeigt die vermutete Position einer Störung innerhalb eines Strings im Display an.
| Technische Details |
|---|
| Anzeige |
digital |
| Analoge Balkenanzeige |
nein |
| Stromversorgung |
Batterie |
| Hintergrundbeleuchtung der LC-Anzeige |
ja |
| Isolationswiderstandsmessbereich |
0,01..100 MOhm |
| Nennprüfspannung 100 V |
nein |
| Nennprüfspannung 250 V |
ja |
| Nennprüfspannung 500 V |
ja |
| Nennprüfspannung 1000 V |
ja |
| Nennprüfspannung 2500 V |
nein |
| Nennprüfspannung 5000 V |
nein |
| Nennprüfspannung 10 kV |
nein |
| Nennprüfspannung 15 kV |
nein |
| Nennprüfspannung einstellbar |
ja |
| Nennprüfspannung einstellbar mit Rampenfunktion |
nein |
| Niederohmmessung |
ja |
| Spannungsmessung |
ja |
| Überspannungsableiterprüfung |
nein |
| Messwertspeicher |
ja |
| Fremdspannungserkennung im OFF-Zustand |
nein |
| Momentanwertspeicher (Data Hold) |
nein |
| Schnittstelle |
ja |
Lieferumfang:

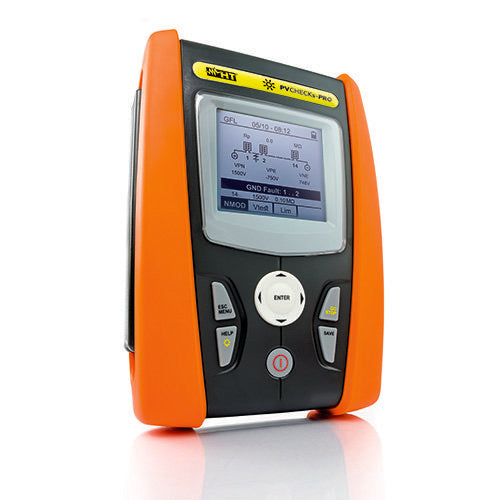

1 x HT Instruments - Isolationsmessgerät PV-Installationstester PV-CHECKs Pro All-In-One
