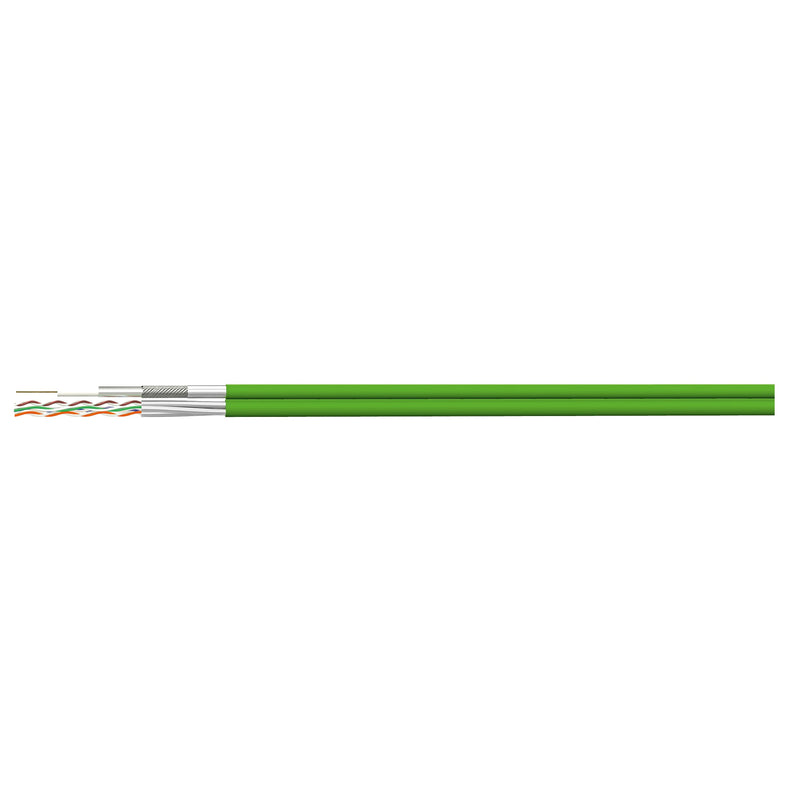

Hybridkabel STP 4x2x0,5 Kat.7 nach EN 50288-4-2 und Koax 0,8/3,5-75 Trishield Schirmungsmass Koax: >110dB, für den Inneneinsatz, zertifiziert nach Klasse A++ gemäß DIN EN 50117-2-3, EN 50117-2-5 sowie EN 50083-2/A1, EN 50117-1, EN 50117-2-1, EN 50117-2-2, EN 50117-2-4, EN 50117-9-2 und KDG 1 TS 153, Maße ca. 12,0x6,6mm, Farbe Gelbgrün ähnlich RAL 6018, DoP Nr. ZMHW-100005, Trommel á 350 m, Palette á 4.200 m
| Technische Details |
|---|
| Kabeltyp |
S/FTP |
| Duplex |
nein |
| Leiter-Material |
Kupfer |
| Leiter-Oberfläche |
blank |
| Leiterdurchmesser |
0,5 mm |
| Leiternennquerschnitt |
0,2 mm² |
| AWG-Größe |
24 |
| Leiter-Klasse |
Kl.2 |
| Ader-Zahl |
8 |
| Anzahl der Verseilelemente |
4 |
| Verseilelement |
Paare |
| Werkstoff der Aderisolation |
Ethylen-Tetrafluorethylen (ETFE) |
| Spezifizierung Aderisolation |
Polyethylen (PE) |
| Ader-Kennzeichnung |
Farbe |
| Schirm über Verseilelement |
Folie |
| Verseilung |
Lagen |
| Schirm über Verseilung |
Folie |
| Kabel längswasserdicht |
nein |
| Kabel querwasserdicht |
nein |
| Geeignet zur Verlegung im Erdreich |
nein |
| Zulässige Art der Installation im Erdreich |
Installationsrohr für Erdverlegung |
| Schutzmantel |
ohne |
| Mantelmaterial |
sonstige |
| Spezifizierung Mantelmaterial |
sonstige |
| Mantel-Farbe |
grün |
| Anzahl der Mantelschichten |
1 |
| Kabelgeometrie |
rund |
| Flammwidrig nach IEC 60332-1-2 |
ja |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
ja |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
ja |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
ja |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
ja |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
ja |
| Raucharm nach IEC 61034-2 |
ja |
| Halogenfrei nach EN IEC 60754-1 |
ja |
| Halogenfrei nach IEC 60754-2 |
ja |
| Halogenfrei nach EN IEC 60754-3 |
ja |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
| Rauchentwicklungsklasse nach EN 13501-6 |
s1a |
| Abtropfverhaltensklasse nach EN 13501-6 |
d1 |
| Säureentwicklungsklasse nach EN 13501-6 |
a1 |
| Funktionserhalt nach IEC 60331-23 |
ja |
| Ölbeständig nach EN 60811-404 |
ja |
| Außendurchmesser ca. |
6,59999999 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
55 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
55 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
30 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling |
-5..60 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-40..70 °C |
| Kategorie |
7 |
| NVP-Wert |
76 % |
| UV-beständig |
nein |
| Zertifiziert für Schiffsanwendungen |
nein |
| Geeignet als Telefonkabel |
ja |
| Geeignet als Computer-Datenkabel |
ja |
| Geeignet als Signalkabel |
ja |
| Geeignet als Sicherheitsalarmkabel |
ja |
| Beidraht |
ja |
| Mit Reißleine |
nein |
| Leitungs-Breite ca. |
12 mm |
| Leitungs-Höhe ca. |
6,6 mm |
| Gewicht |
71,7 kg/km |
| Wellenwiderstand |
100 Ohm |
| Max. Zugfestigkeit während der Verlegung |
0,18 kN |
| Nennspannung U |
57 V |
| Mit Nagetierschutz |
nein |
| Funktionserhalt nach DIN 4102-12 |
E30 |
