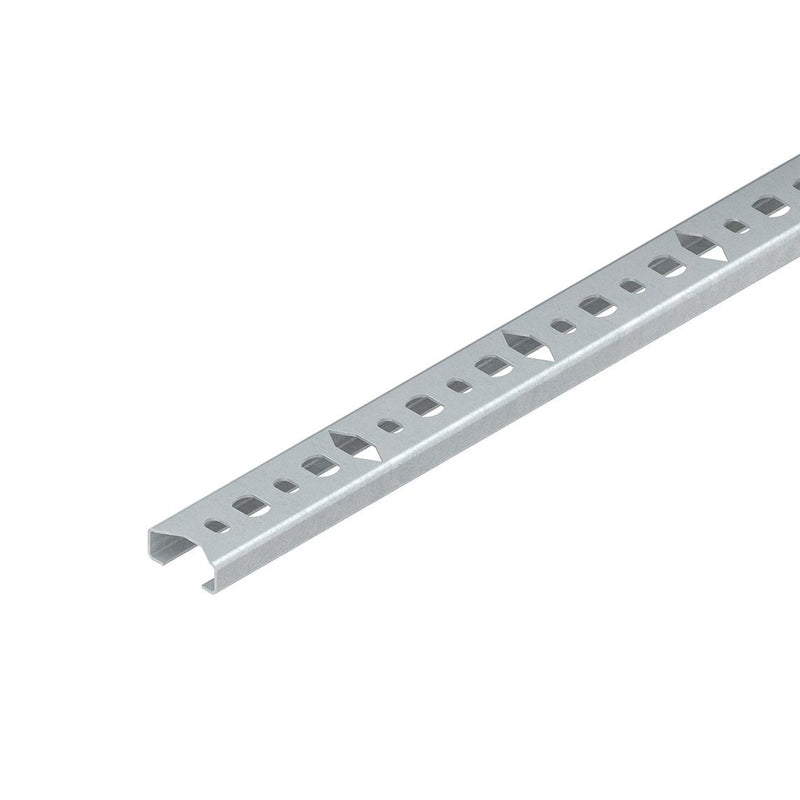

HKL - Stiel/Profilschiene Profilschiene 2761/2 2m lang − 2 Meter

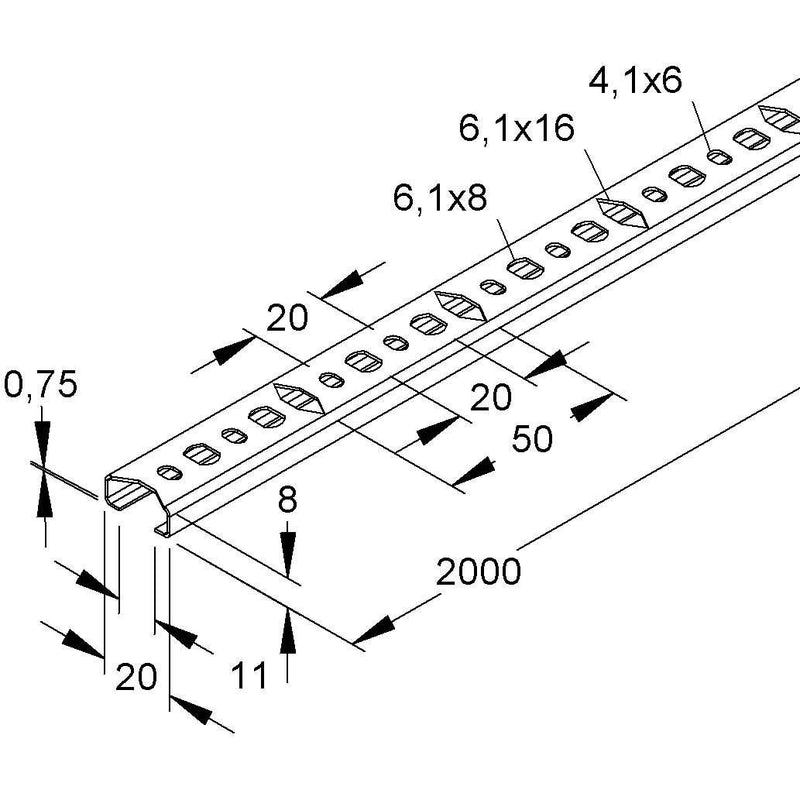

Reihenschiene, C-Profil ähnlich DIN EN 60715, mit querliegender Abbrechlochung. Passende Bügelschellen (BA... und BAK...) können nur vom Profilende aus eingeschoben werden. Diese finden Sie im NIEDAX KI Katalog. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 8 x 20 x 0,75 mm Schlitzweite : 11 mm Profillochung : 4,1 x 6 mm und 6,1 x 8 mm mittiger Abstand : 20 mm Abbrechlochung : 6,1 x 16 mm mittiger Abstand : 50 mm Lieferlänge L : 2000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Länge	2000 mm
Breite	20 mm
Höhe	8 mm
Schlitzbreite	11 mm
Materialstärke	0,75 mm
Profilform	C-Profil
Ausführung	Einfachprofil
Art der Lochung	Rücken gelocht
Lochbreite	4,1 mm
Mit Zahnung	nein
Abbrechbar	ja
Flächenträgheitsmoment ly	0,03 cm4
Flächenträgheitsmoment lz	0,17 cm4
Widerstandsmoment Wy	0,06 cm³
Widerstandsmoment Wz	0,17 cm³
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Gewicht	0,24 kg

Lieferumfang:
1 x Profilschiene 2761/2, 2000 mm
