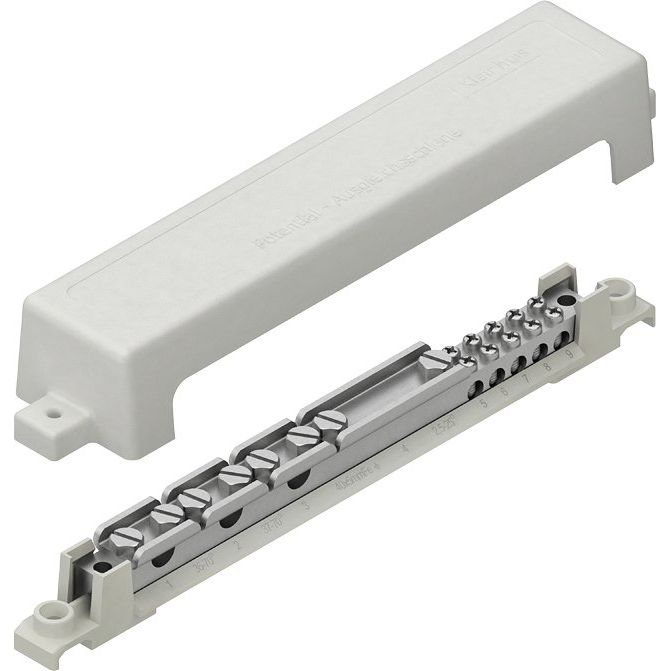

HKL - Potentialausgleich-Schiene Potentialausgleichschiene 409

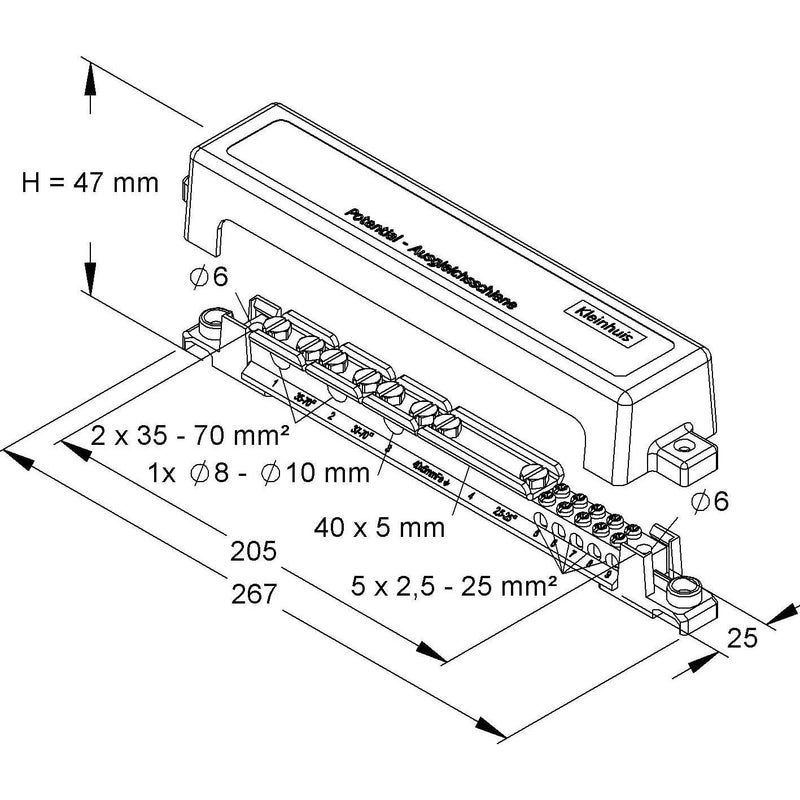

Potentialausgleichsschiene, mit plombierbarer Abdeckung, mit Kennzeichnung der Anschlüsse, zur Sicherstellung des Potentialausgleichs nach DIN VDE 0100 Teile 410/540 und den Blitzschutzpotentialausgleich nach DIN VDE 0185, halogenfrei. Abmessungen (ca. Maße) H x B x L : 47 x 25 x 267 mm Anschlussmöglichkeiten : 5 x 2,5 -25 mm² 2 x 35 - 70 mm² 1 Flachleiter bis 30 x 5 mm 1 Rundleiter Ø 8-10 mm 1 x 50 mm² Werkstoff Gehäuse : PP (Polypropylen) Werkstoff Klemmschiene : Messing, vernickelt Werkstoff Klemmlaschen : Stahl, galvanisch verzinkt, blaupassiviert Werkstoff Schrauben : Stahl, galvanisch verzinkt, blaupassiviert Farbton : lichtgrau RAL : 7035 (ähnlich)

Technische Details
Bauform	Aufbau fix
Ausführung	mit Abdeckhaube
Isolator	ja
Explosionsgeprüfte Ausführung	nein
Höhe	47 mm
Breite	19 mm
Länge	267 mm
Anzahl der Anschlüsse Rundleiter gesamt	1
Anzahl der Anschlüsse Rundleiter 8 mm	1
Anzahl der Anschlüsse Rundleiter 10 mm	1
Anzahl der Anschlüsse Rundleiter 8-10 mm	1
Anzahl der Anschlüsse Flachleiter bis 40 mm	1
Anzahl der Anschlüsse Leitung bis 6 mm² starr	5
Anzahl der Anschlüsse Leitung bis 16 mm² starr	5
Anzahl der Anschlüsse Leitung bis 25 mm² starr	5
Anzahl der Anschlüsse Leitung bis 95 mm² starr	2
Werkstoff der Kontaktschiene	Messing
Oberfläche der Kontaktschiene	sonstige
Werkstoff der Klemme	Messing
Oberfläche der Klemme	feuerverzinkt

Lieferumfang:
1 x HKL - Potentialausgleich-Schiene Potentialausgleichsschiene 409
