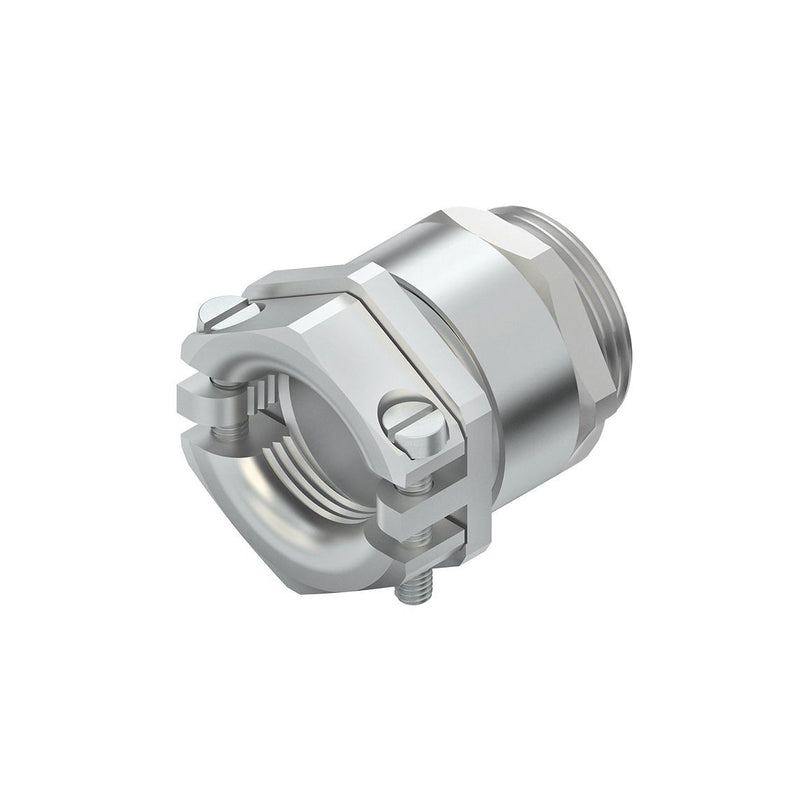

HKL - Kabelverschraubung 924M2013

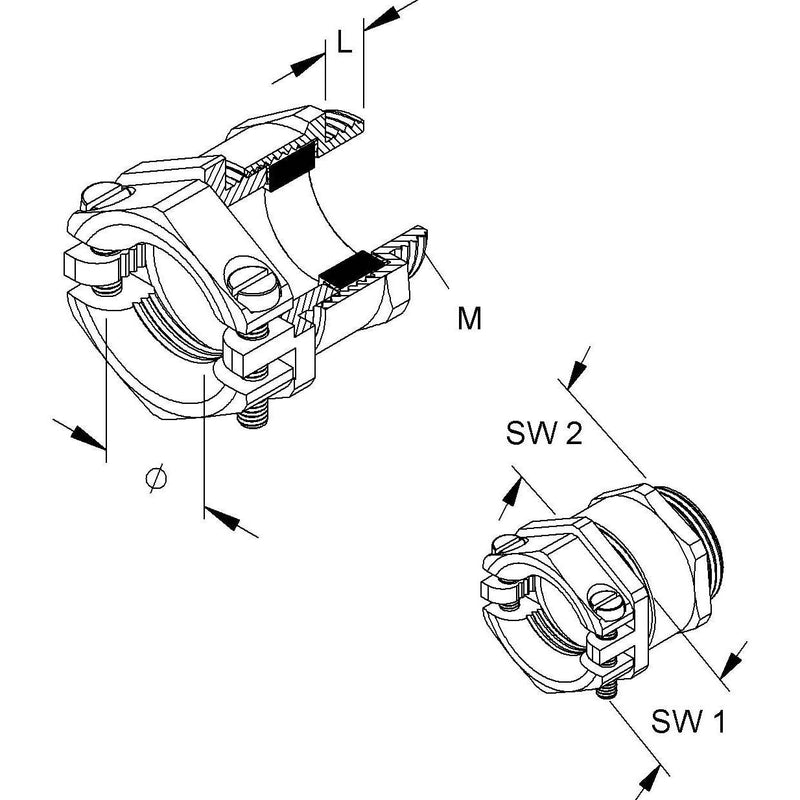

Kabelverschraubung mit metrischem Anschlussgewinde nach DIN EN 60423, mit externer Zugentlastung, Kabelbiegeschutz, Sechskant-Zwischenstutzen, Druckringe, Dichtring sowie Schrauben, halogenfrei. Nenngröße : M 20 für Kabel-Ø : 11 - 13 mm Anschlussgewindelänge : 6 mm Schlüsselweite 1 : 24 mm Schlüsselweite 2 : 22 mm Einsatztemperatur : -30° bis 100°C Schutzart : IP54 mit Anschlussgewinde-Dichtring 987M...(bitte gesondert bestellen!) : IP65 Werkstoff Verschraubungskörper : Messing, vernickelt Werkstoff Druckring : galvanisch verzinkt blaupassivierter Stahl Werkstoff Dichtring : SBR/NBR

Technische Details
Gewindeart	metrisch
Gewindenennmaß metrisch/PG	20
Gewindesteigung	1,5 mm
Gewindelänge	6 mm
Schlüsselweite	24 mm
Sechskant Eckmaß	27 mm
Geeignet für Kabeldurchmesser	11..13 mm
Werkstoff	Metall
Werkstoffgüte	Messing
Oberflächenschutz	vernickelt
Halogenfrei	ja
Glasfaserverstärkt	nein
Schutzart (IP)	IP54
Schlagfest	ja
Biegeschutz	ja
Mit Gegenmutter	nein
In Öffnung einrastend	nein
Ausführung	gerade
Mehrfach Dichteinsatz	nein
Flachkabelverschraubung	nein
Mit Zugentlastung	ja
Art der Dichtung	Dichtring
Teilbare Verschraubung	nein
Einsatztemperatur	-40..100 °C
Explosionsgeprüfte Ausführung	nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne
Für bewehrte Kabel	nein
EMV-Ausführung	nein
Geschirmt	nein
Druckausgleichend	nein

Lieferumfang:
1 x HKL - Kabelverschraubung Kabelverschraubung 924M2013
