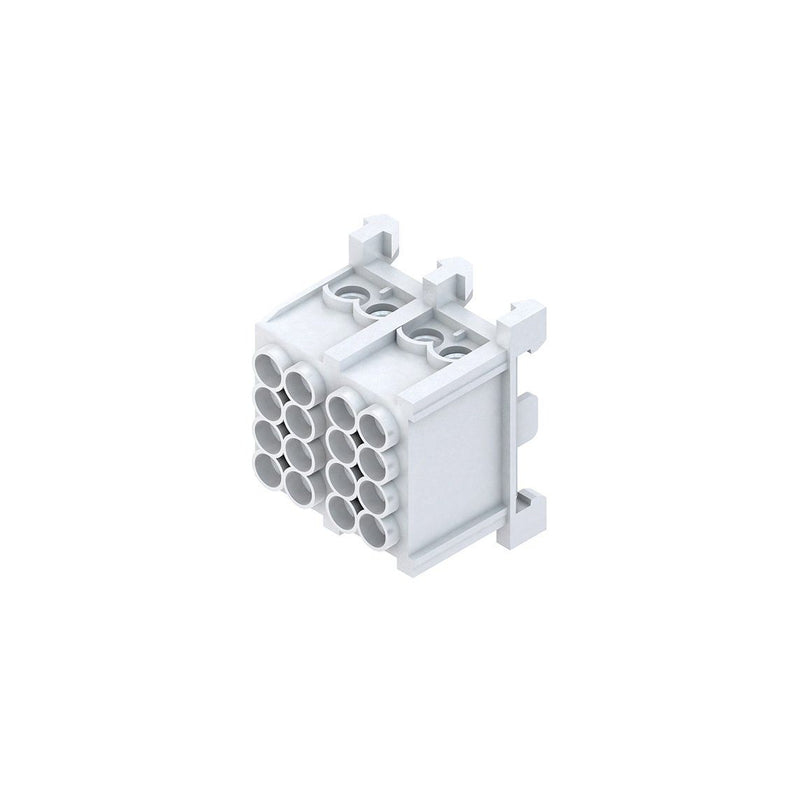

HKL - Hauptleitungsklemme Hauptleitungsabzweigklemme HLAC25-22 2x25qmm,50,5x42,2pol

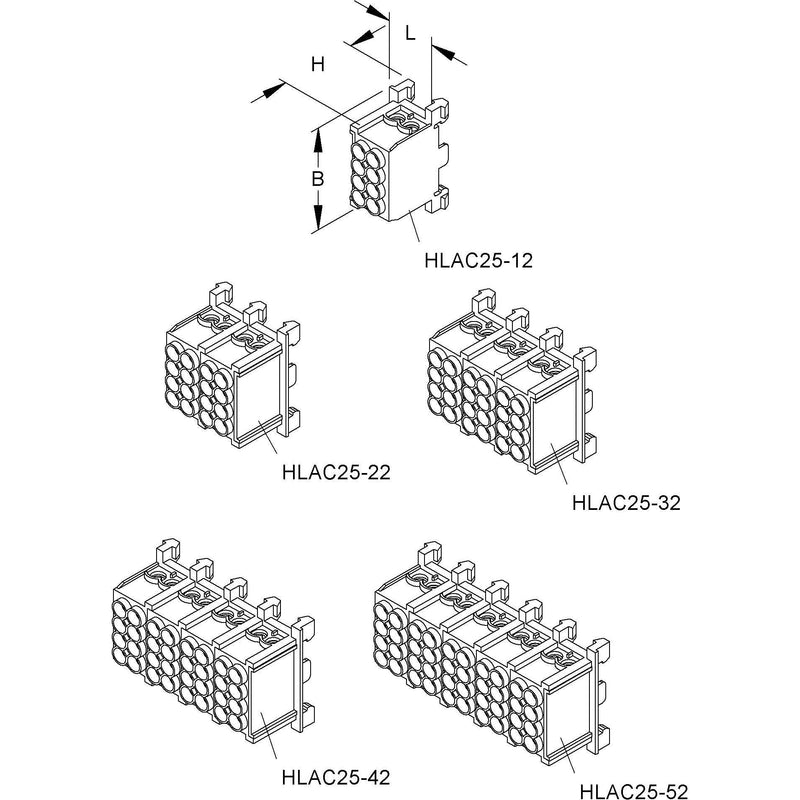

Hauptleitungs-Abzweigklemme 25 mm² nach DIN VDE 0603-3-1 allseitig fingersicher, mit Schnappbefestigung zur senkrechten und waagerechten Anbringung auf Tragschiene TS 35 mm deren Anschlussmaße DIN EN 60715 entsprechen, halogenfrei. Abmessungen (ca. Maße) H x B x L : 37 x 50,5 x 42 mm Klemmbereich eindrähtig, starr-mehrdrähtig, flexibel-feindrähtig : 1,5 - 25,0 mm² Anschlussmöglichkeiten eindrähtig : 8 x 1,5 mm², 5 x 2,5 mm², 4 x 4,0 mm², 3 x 6,0 mm², 1 x 10,0 mm², 1 x 16,0 mm² starr-mehrdrähtig : 8 x 1,5 mm², 4 x 2,5 mm², 3 x 4,0 mm², 2 x 6,0 mm², 1 x 10,0 mm², 1 x 16,0 mm², 1 x 25,0 mm² flexibel-feindrähtig : 8 x 1,5 mm², 4 x 2,5 mm², 3 x 4,0 mm², 2 x 6,0 mm², 1 x 10,0 mm², 1 x 16,0 mm² Polzahl : 2 Werkstoff Isolierteil : PA Werkstoff Kontakt : Messing Werkstoff Klemmschrauben : galvanisch verzinkter Stahl mit Podzidrive-Kombikreuzschlitzkopf Nennspannung : 400 V Farbton : lichtgrau RAL : 7035 (ähnlich)

Technische Details
Polzahl	2
Nennstrom	101 A
Anschlussart	schrauben
Montageart	DIN-Schiene
Anzahl der Eingänge	4
Anzahl der Ausgänge	4
Geeignet für massive Leiter	ja
Geeignet für mehrdrähtige Leiter	ja
Geeignet für feindrähtige Leiter	ja
Geeignet für feindrähtige Leiter ohne Aderendhülse	nein
Geeignet für feinstdrähtige Leiter	nein
Geeignet für feinstdrähtige Leiter ohne Aderendhülse	nein
Leiterquerschnitt Zugang	1,5..25 mm²
Leiterquerschnitt Abgang	1,5..25 mm²
Leiterquerschnitt Zugang AWG	1,5..25
Berührungssicher	ja
Höhe	37 mm
Breite	42 mm
Tiefe	50,5 mm

Lieferumfang:
1 x HKL - Hauptleitungsklemme Hauptleitungsabzweigklemme HLAC25-22 2x25qmm,50,5x42,2pol
