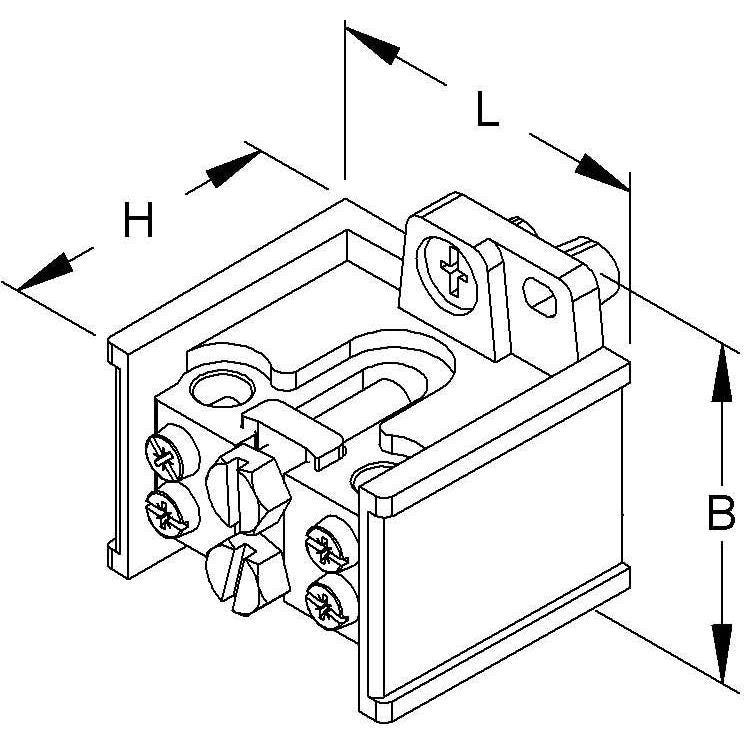

Hauptleitungs-Abzweigklemme 70 mm² nach DIN VDE 0603-3-1, zur Befestigung in Längs- und Querrichtung auf Tragschiene TS 35 mm deren Anschlussmaße DIN EN 60715 entsprechen sowie zum Aufschrauben auf unebenem Untergrund, halogenfrei. Abmessungen (ca. Maße) H x B x L : 58,5 x 70,5 x 68,5 mm Klemmbereich Zugang eindrähtig, starr : 35,0 - 70,0 mm² Anschlussmöglichkeiten Zugang eindrähtig : 2 x 35,0 mm² Anschlussmöglichkeiten Zugang starr : 2 x 35,0 mm², 2 x 50,0 mm², 2 x 70 mm² Klemmbereich Abgang eindrähtig, starr : 25,0 - 50,0 mm² Anschlussmöglichkeiten Abgang eindrähtig : 2 x 25,0 mm², 2 x 35,0 mm² Anschlussmöglichkeiten Abgang starr : 2 x 25,0 mm², 2 x 35,0 mm², 2 x 50,0 mm² Polzahl : 1 Werkstoff Isolierteil : PA Werkstoff Polklemme : Messing Werkstoff Klemmschrauben : galvanisch verzinkter Stahl mit Kombi-Kreuzschlitz Nennspannung : 500 V Farbton : lichtgrau RAL : 7035 (ähnlich)
| Technische Details |
| Polzahl |
1 |
| Anschlussart |
schrauben |
| Montageart |
DIN-Schiene/Schraube |
| Anzahl der Eingänge |
1 |
| Anzahl der Ausgänge |
2 |
| Geeignet für massive Leiter |
ja |
| Geeignet für mehrdrähtige Leiter |
ja |
| Geeignet für feindrähtige Leiter |
nein |
| Geeignet für feindrähtige Leiter ohne Aderendhülse |
nein |
| Geeignet für feinstdrähtige Leiter |
nein |
| Geeignet für feinstdrähtige Leiter ohne Aderendhülse |
nein |
| Leiterquerschnitt Zugang |
35..70 mm² |
| Leiterquerschnitt Abgang |
25..50 mm² |
| Berührungssicher |
nein |
| Höhe |
58,5 mm |
| Breite |
68,4 mm |
| Tiefe |
70,5 mm |
Lieferumfang:

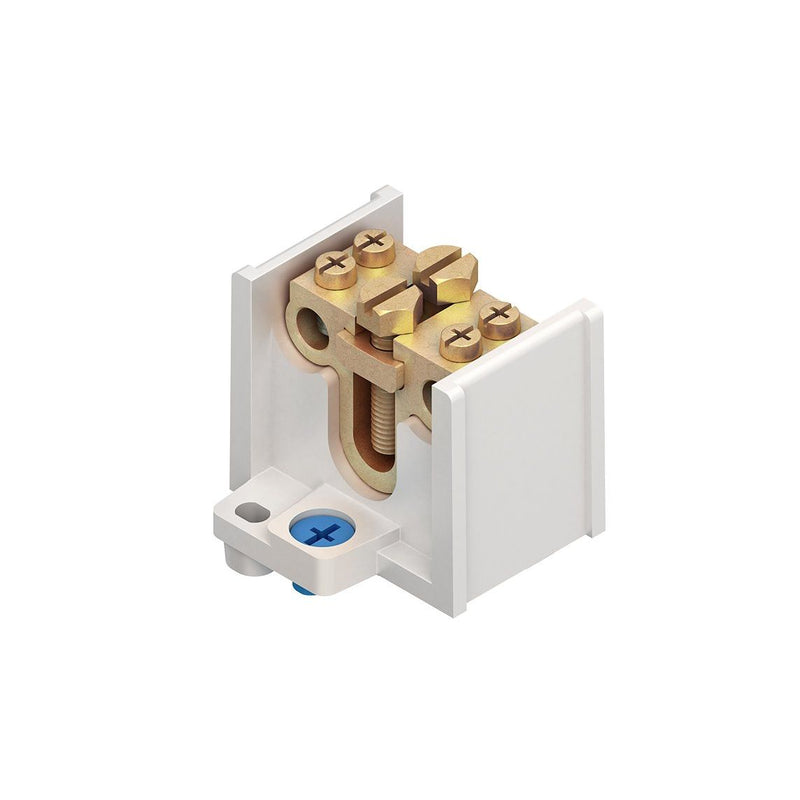

1 x HKL - Hauptleitungsklemme Hauptleitungsabzweigklemme 4540/1
