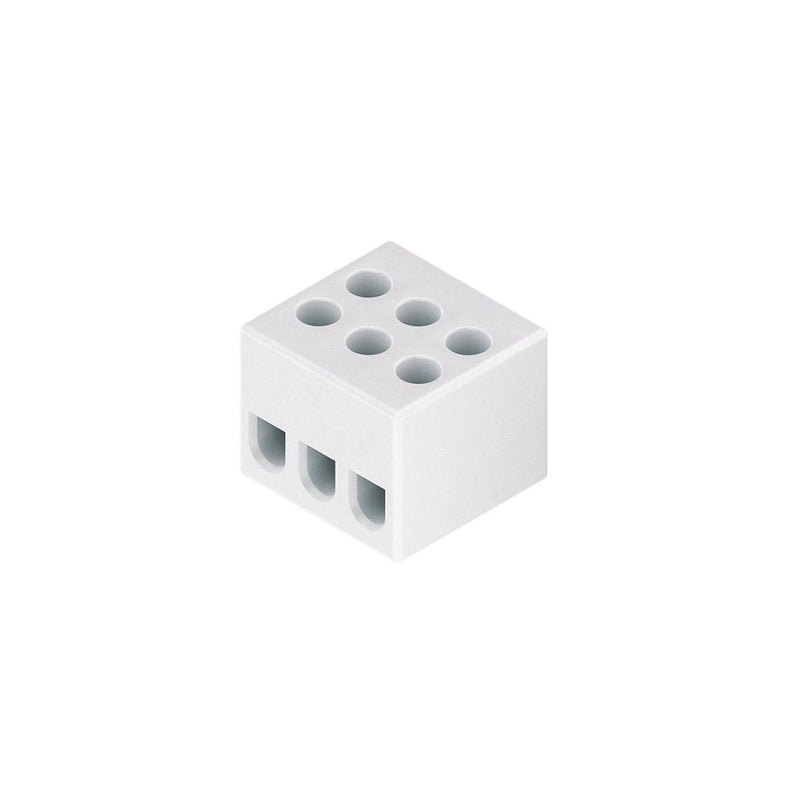

HKL - Ein- und mehrpolige Klemmenleiste Anschlussklemme 138.G Porzel. 0,75-2,5qmm

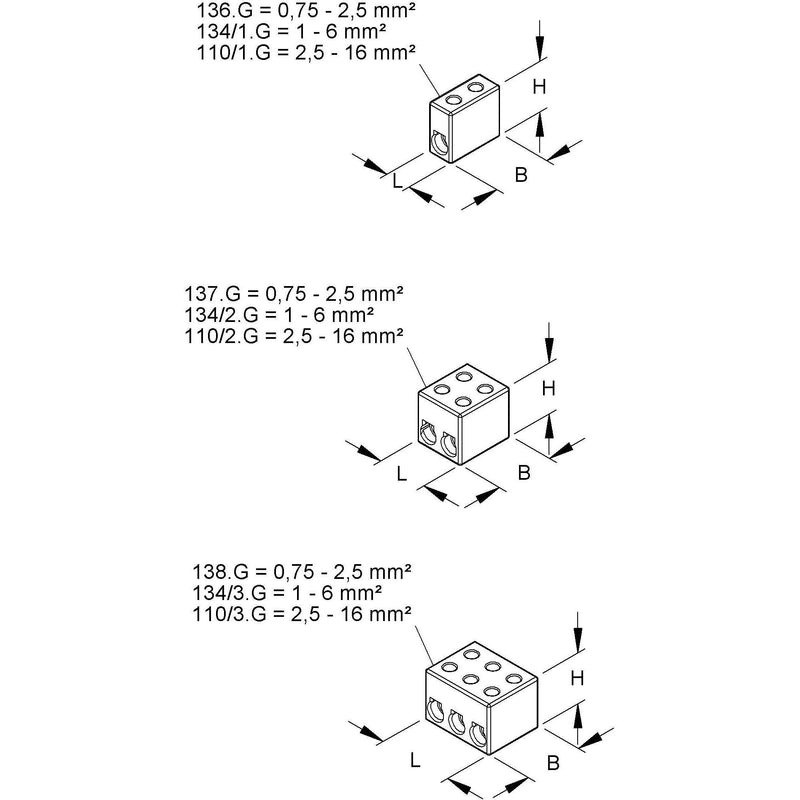

Anschlussklemme nach DIN EN 60998, ohne Befestigungsbohrungen, halogenfrei. Die Anschlussklemme muß nicht lagefixiert werden. Abmessungen (ca. Maße) H x B x L : 17 x 20 x 21 mm Klemmbereich eindrähtig : 0,75 - 2,5 mm² Klemmbereich starr, flexibel : 0,75 - 2,5 mm² Anschlussmöglichkeiten eindrähtig : 3 x 0,75 mm², 2 x 1 mm², 1 x 1,5 mm², 1 x 2,5 mm² Anschlussmöglichkeiten starr : 3 x 0,75 mm², 2 x 1 mm², 1 x 1,5 mm², 1 x 2,5 mm² Anschlussmöglichkeiten flexibel : 2 x 0,75 mm², 2 x 1 mm², 1 x 1,5 mm², 1 x 2,5 mm² Pole : 3 Werkstoff Isolierteil : Porzellan, glasiert Werkstoff Klemmbolzen : Messing Werkstoff Klemmschrauben : galvanisch verzinkter Stahl Max. Umgebungstemperatur : 200°C Nennspannung : 450 V Farbton : weiß

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	450 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Schraubanschluss
Polzahl	3
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Halogenfrei	ja
Breite	20 mm
Höhe	17 mm
Tiefe	21 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
1 x HKL - Ein- und mehrpolige Klemmenleiste Anschlussklemme 138.G Porzel. 0,75-2,5qmm
