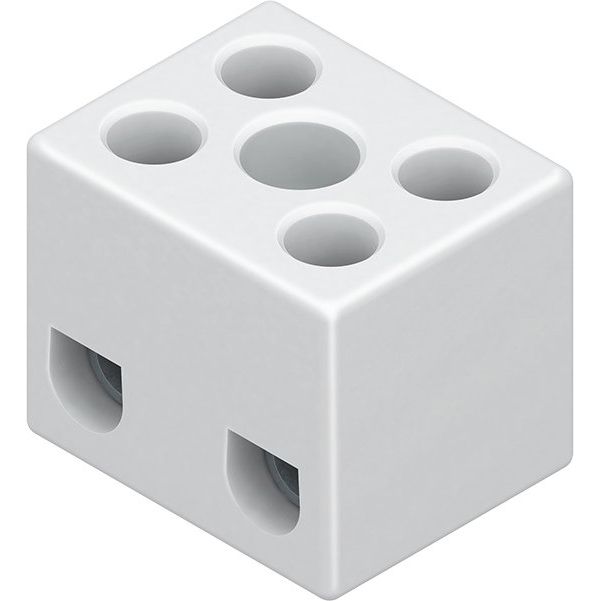

HKL - Ein- und mehrpolige Klemmenleiste Anschlussklemme 117.G 6qmm 2p

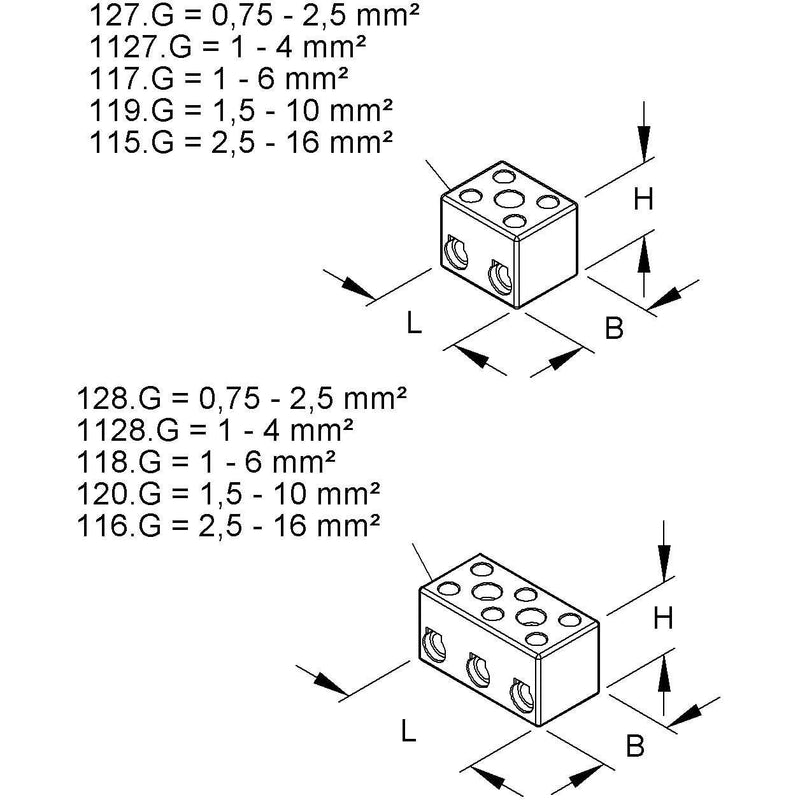

Anschlussklemme nach DIN EN 60998, mit Befestigungsbohrungen, halogenfrei. Die Anschlussklemme muß lagefixiert werden. Abmessungen (ca. Maße) H x B x L : 17,5 x 17 x 21 mm Klemmbereich eindrähtig, starr, flexibel : 1,0 - 6,0 mm² Anschlussmöglichkeiten eindrähtig, starr : 5 x 1,0 mm², 3 x 1,5 mm², 2 x 2,5 mm², 1 x 4,0 mm², 1 x 6,0 mm² Anschlussmöglichkeiten flexibel : 4 x 1,0 mm², 2 x 1,5 mm², 1 x 2,5 mm², 1 x 4,0 mm², 1 x 6,0 mm² Pole : 2 Werkstoff Isolierteil : Porzellan, glasiert Werkstoff Klemmbolzen : Messing Werkstoff Klemmschrauben : galvanisch verzinkter Stahl Max. Umgebungstemperatur : 200°C Nennspannung : 450 V Farbton : weiß

Technische Details
Bohrlochabstand mittig	10,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1..6 mm²
Bemessungsstrom In	41 A
Bemessungsspannung	450 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Schraubanschluss
Polzahl	2
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Halogenfrei	ja
Breite	17 mm
Höhe	17,5 mm
Tiefe	21 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
1 x HKL - Ein- und mehrpolige Klemmenleiste Anschlussklemme 117.G 6qmm 2p.
