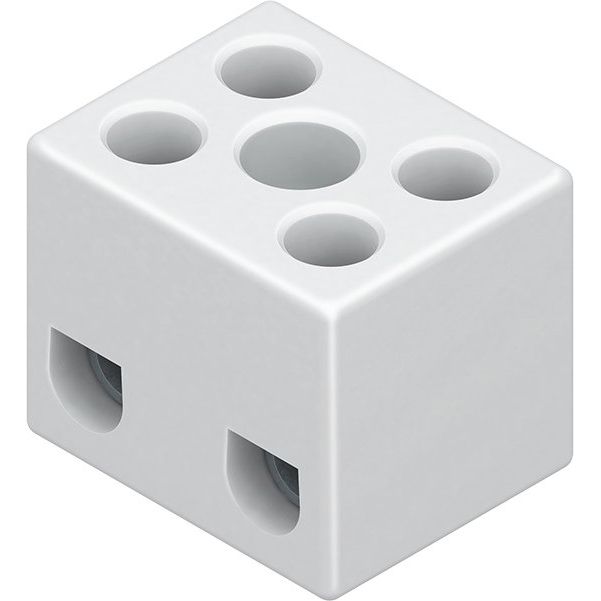

HKL - Ein- und mehrpolige Klemmenleiste Anschlussklemme 115.G 16qmm 2p Porzellan

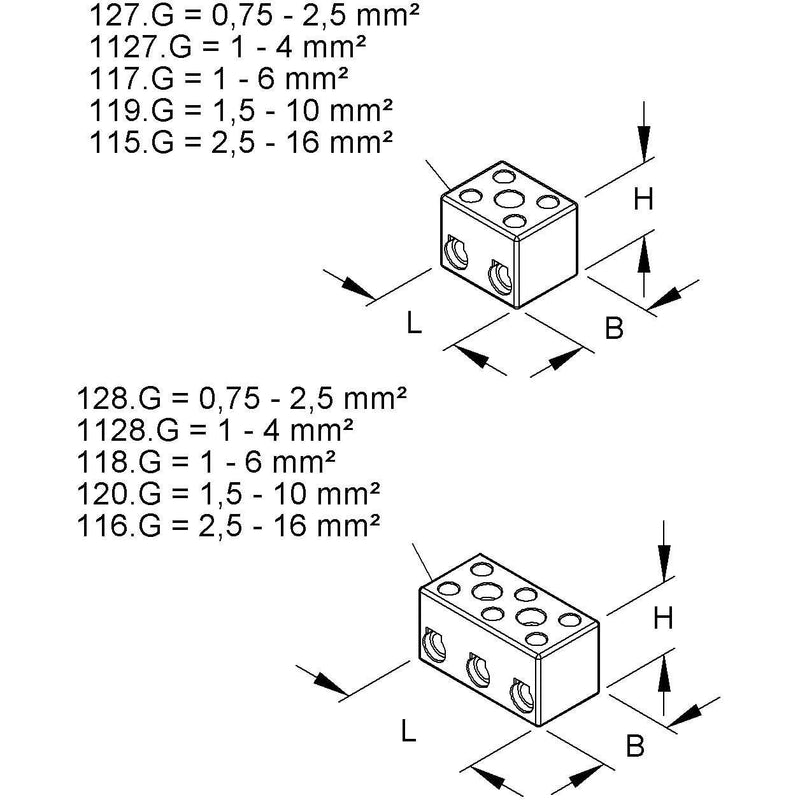

Anschlussklemme nach DIN EN 60998, mit Befestigungsbohrungen, halogenfrei. Die Anschlussklemme muß lagefixiert werden. Abmessungen (ca. Maße) H x B x L : 23,5 x 23,5 x 29 mm Klemmbereich eindrähtig, starr, flexibel : 2,5 - 16,0 mm² Anschlussmöglichkeiten eindrähtig : 2 x 2,5 mm², 4 x 4,0 mm², 3 x 6,0 mm², 1 x 10,0 mm², 1 x 16,0 mm² Anschlussmöglichkeiten starr, flexibel : 1 x 2,5 mm², 1 x 4,0 mm², 2 x 6,0 mm², 1 x 10,0 mm², 1 x 16,0 mm² Pole : 2 Werkstoff Isolierteil : Porzellan, glasiert Werkstoff Klemmbolzen : Messing Werkstoff Klemmschrauben : galvanisch verzinkter Stahl Max. Umgebungstemperatur : 200°C Nennspannung : 450 V Farbton : weiß

Technische Details
Bohrlochabstand mittig	14,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	2,5..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	2,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	2,5..16 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	450 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Schraubanschluss
Polzahl	2
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Halogenfrei	ja
Breite	23,5 mm
Höhe	23,5 mm
Tiefe	29 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
1 x HKL - Ein- und mehrpolige Klemmenleiste Anschlussklemme 115.G 16qmm 2p Porzellan

Keine Downloads vorhanden.
