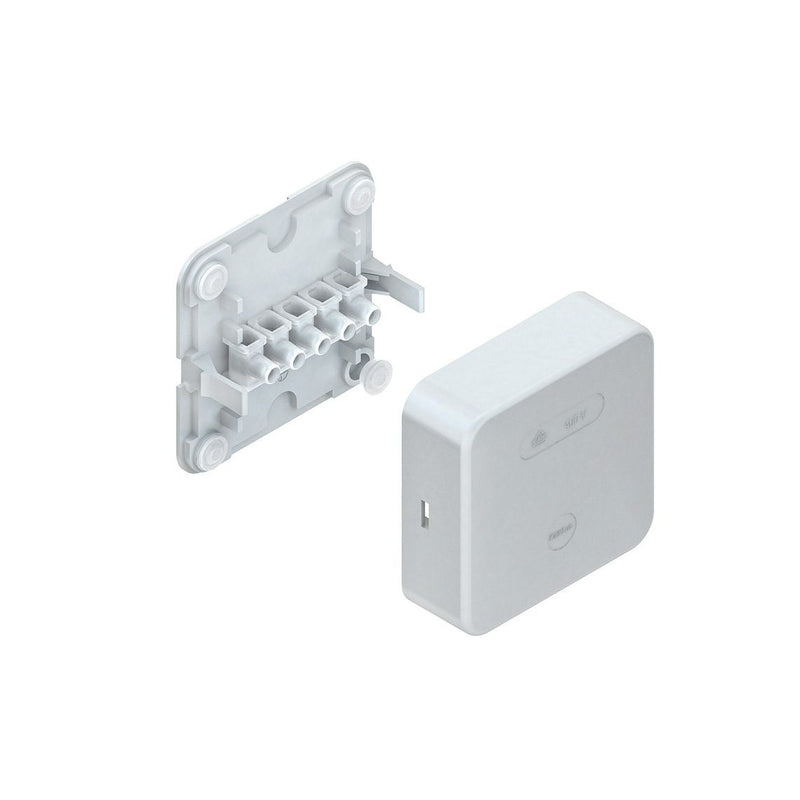

HKL - Dose, Gehäuse für Montage auf der Wand/Decke Abzweigdose 818

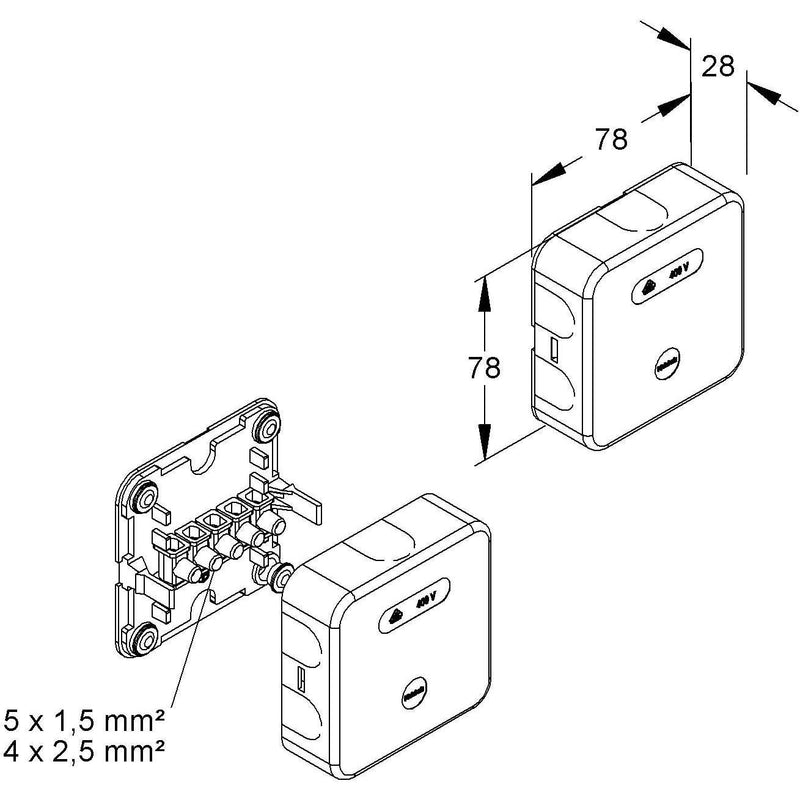

Abzweigdose, mit Deckel und einer 5-poligen Verbindungsklemme 2,5 mm² sowie Isolierkäppchen zur Abdeckung der zur Befestigung verwendeten Schraubenköpfe, mit 7 ausbrechbaren Leitungseinführungen in der Abdeckung (4x Ø17 x 19,5 mm und 3x Ø19,5 x 22 mm), zur Aufputzmontage in trockenen Innenräumen, halogenfrei. Abmessungen (ca. Maße) H x B x L : 28 x 78 x 78 mm Klemmbereich eindrähtig, starr, flexibel : 1,5 - 2,5 mm² Anschlussmöglichkeiten eindrähtig : 5 x 1,5 mm², 4 x 2,5 mm² Anschlussmöglichkeiten starr, flexibel : 4 x 1,5 mm², 3 x 2,5 mm² Werkstoff Sockel : Polypropylen (PP) Werkstoff Abdeckung : Polystyrol (PS) Werkstoff Isolierteil : Polyamid (PA) Werkstoff Klemmbolzen : Messing Werkstoff Zylinderschrauben : galvanisch verzinkter Stahl Temperaturbereich : -30° bis 60°C Schutzart : IP20 Nennspannung : 400 V Farbton : lichtgrau RAL : 7035 (ähnlich)

Technische Details
Ausführung	Verbindungskasten
Max. Leiterquerschnitt	2,5 mm²
Bestückung	Schraubklemme
Form	quadratisch
Montageart	Wand-/Deckenmontage
Montage im Erdreich	nein
Montage unter Wasser	nein
Einführung von hinten	nein
Länge	78 mm
Breite	78 mm
Tiefe	28 mm
Anreihbar	nein
Anzahl der Einführungen	7
Art der Gehäusedurchführung	Vorprägung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP20
Ausführung Deckel	sonstige
Transparenter Deckel	nein
Deckelbefestigung	aufrastend
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	400 V
Funktionserhalt	ohne
Mit Abschirmung	nein
Witterungsbeständig	nein
Einsatztemperatur	-30..60 °C
Explosionsgeprüfte Ausführung	nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne

Lieferumfang:
1 x HKL - Dose, Gehäuse für Montage auf der Wand/Decke Abzweigdose 818
