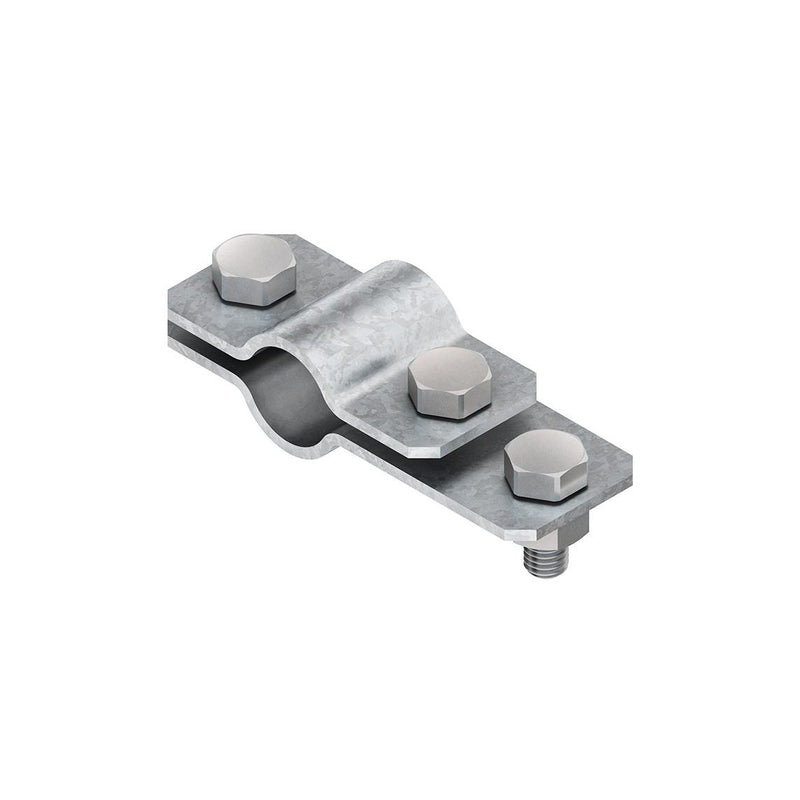

HKL - Anschlussklemme für Stab-/Tiefenerder Anschlussschelle 406/20/1 einseitig − 5 Stück

Anschlussschelle nach DIN EN 62561 (VDE 0185-561), einseitiger Anschluss an Bandeisen, zum Anschluss von Bandeisen an Tiefenerder. Verwendung für : Tiefenerder-Ø 20 mm Abmessungen (ca. Maße) Breite B x Länge L x Materialstärke t : 40 x 115 x 3 mm Anschlussmöglichkeiten : 1 Bandeisen max. 30x3,5 mm (313/...F2, 328F..., 329F..., 2317/35/30) 1 Tiefenerder Ø 20 mm (316/20) 1 Rundleiter Ø8 - Ø10 mm unter Verwendung der Anschlussklemme 503/1 Werkstoff Anschlussschelle : Stahl, feuerverzinkt Werkstoff Schrauben/Muttern : Stahl, feuerverzinkt

Technische Details
Bauform	Anschlussschelle
Durchmesser Erderanschluss	20 mm
Klemmbereich Rundleiter	8..10 mm
Klemmbreite Flachleiter	bis 40 mm
Anschlussloch	1 mm
Werkstoff	Stahl
Oberflächenschutz	feuerverzinkt

Lieferumfang:
5 x Stück HKL - Anschlussklemme für Stab-/Tiefenerder Anschlussschelle 406/20/1 einseitig
