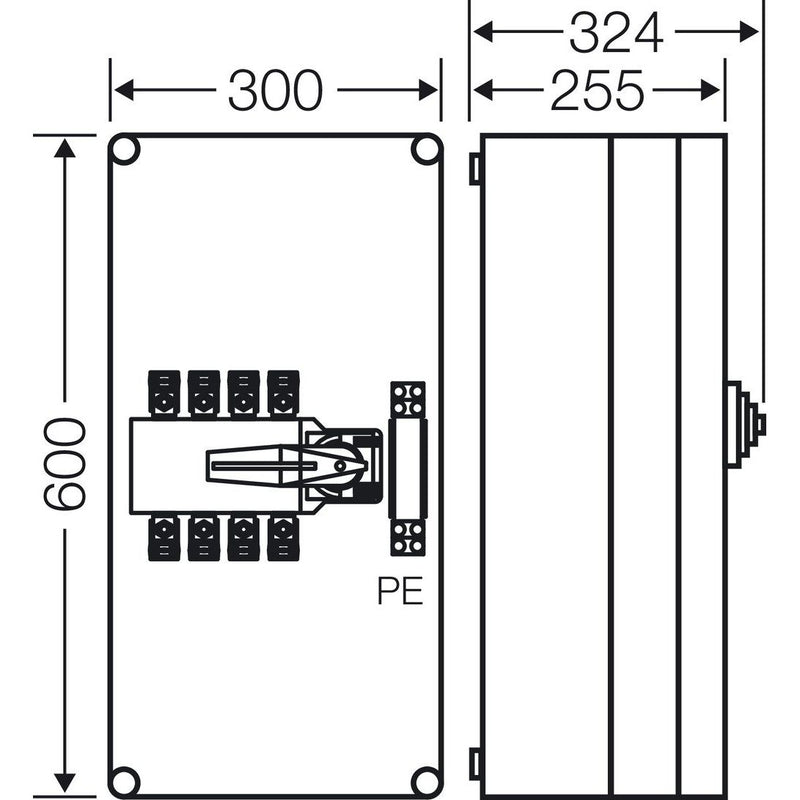

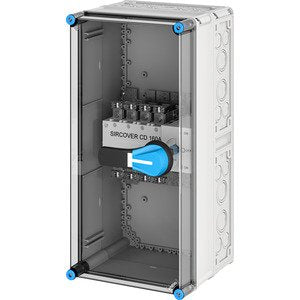

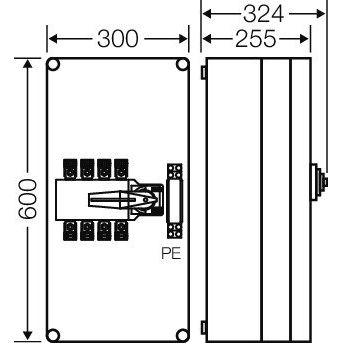

Hensel - Lasttrennschalter Mi-Lastumschaltergehäuse Mi 7481 160A 4polig+PE

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Lastumschalter (I-0-II), 4-polig, nach IEC 60947-3. Mit PE-Klemmen für Kupferleiter. Anschlussrichtung veränderbar. Griff des Lastumschalters abschließbar. Deckelverschlüsse für Werkzeugbetätigung.

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	ja
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	500 V
Bemessungsbetriebsspannung	500 V
Bemessungsdauerstrom Iu	160 A
Bemessungsdauerstrom bei AC-21, 400 V	160 A
Bemessungsbetriebsleistung bei AC-3, 400 V	80 kW
Bemessungskurzzeitstromfestigkeit Icw	7 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	80 kW
Schaltleistung bei 400 V	80 kW
Polzahl	4
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	langer Drehgriff
Verriegelbar	ja
Anschlussart Hauptstromkreis	Klemmbügel
Schutzart (IP), frontseitig	IP65

Lieferumfang:
1 x Hensel - Lasttrennschalter Mi-Lastumschaltergehäuse Mi 7481 160A 4polig+PE
