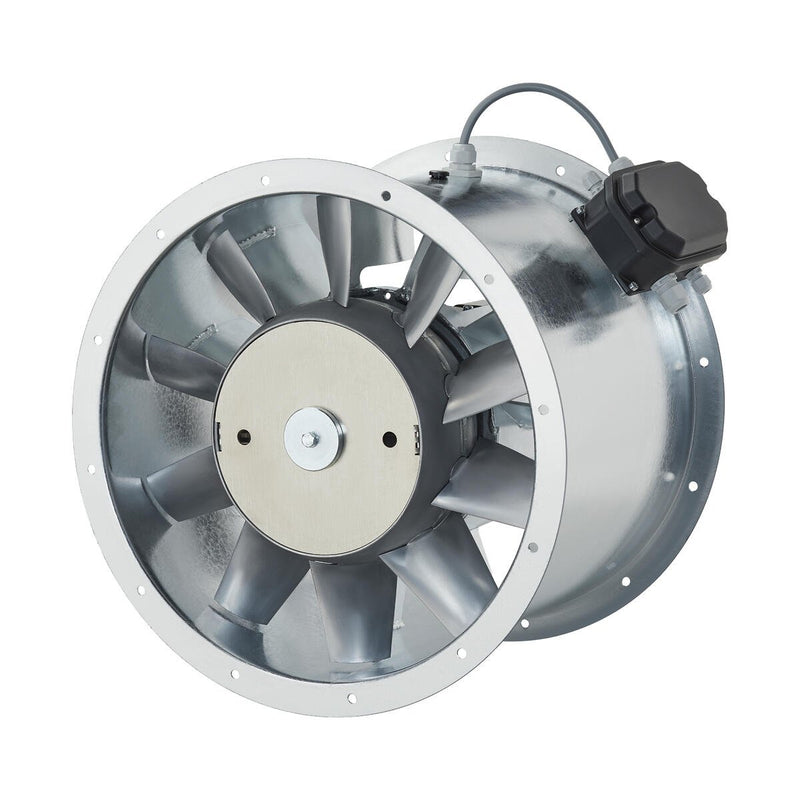

Helios Ventilatoren - Ventilator für Rohreinbau Mitteldruckventilator AMD 450/4 1,1 KW 3-PH 400 V, 50 Hz

Ventilator mit Direktantrieb, Luftförderrichtung vom Laufrad über Motor drückend. Für horizontale und vertikale Einbausituationen geeignet. Aufstellung unter normalen Witterungsbedingungen und mit bauseitigem Schutz vor Witterungseinflüssen im Freien möglich, das Eindringen von Niederschlagswasser ist auszuschließen. Zylindrisches Rohr als Ventilatorgehäuse, Ausführung aus Stahlblech mit beidseitig angeformtem Flansch, Lochbild nach DIN 24155 Blatt 3. Strömungstechnisch optimiertes Nachleitrad aus Stahlblech, eingebaut zur Druckerhöhung, für höchste Effizienz und maximale Wirkungsgradsteigerung. Oberflächenschutz durch Pulverbeschichtung in RAL 7015 (Farbe: Grau). Gehäuseklemmenkasten aus Kunststoff mit kundenseitiger Kabelverschraubung, außen an Ventilatorgehäuse auf separatem Halter angebracht. Axiales Laufrad mit zehn aerodynamisch profilierten Schaufeln aus Aluminiumguss. Laufrad direkt auf Motorwelle aufgesteckt. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940. Schaufeln im Stillstand stufenlos verstellbar. Drehstrom - Normmotor, Schutzart IP 55, direkt im Luftstrom angeordnet, serienmäßiger Kaltleiter PTC als Wicklungsschutz.

Technische Details
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	10120 m³/h
Anschlussspannung	400 V
Leistungsaufnahme	1,1 kW
Mit thermischem Schutz	ja
Gleichstrommotor	nein
Indirekter Antrieb	nein
Elektrischer Anschluss	Anschlussklemmen
Schutzart (IP)	IP54
Max. Lufttemperatur	60 °C
Motor mit 2 Drehzahlen	nein
Geeignet für elektronische Steuerung	ja
Geeignet für Frequenzregelung	ja
Geeignet für Schwachstromregelung	nein
Geeignet für Traforegelung	ja
Polumschaltbar	nein
Länge	378 mm
Durchmesser des Gehäuses	519 mm
Kanaldurchmesser	450 mm
Anschluss	Flansch

Lieferumfang:
1 x Helios Ventilatoren - Ventilator für Rohreinbau Mitteldruckventilator AMD 450/4 1,1 KW 3-PH 400 V, 50 Hz
