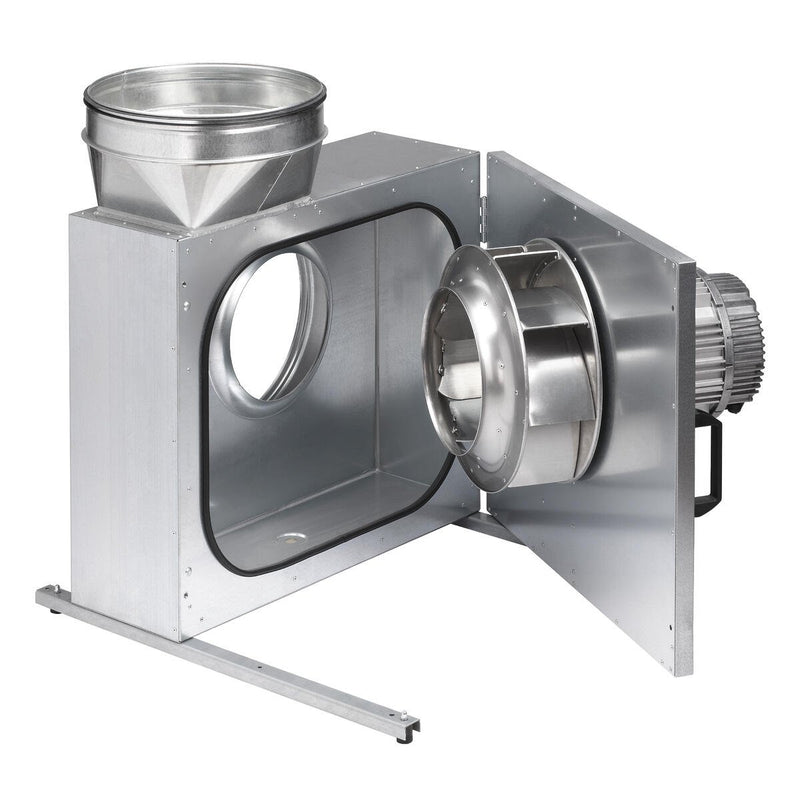

Helios Ventilatoren - Boxventilator Megabox mit EC-Motor MBD EC 315 B 3-PH 380-480V50/60Hz

Geräuschgekapselter EC-Radial-Ventilator mit ausschwenkbarer Motor-Laufradeinheit und außerhalb dem Luftstrom liegenden Motor. Doppelwandiges Gehäuse aus verzinktem Stahlblech, schallisoliert durch Auskleidung mit 30 mm starken Mineralwoll-Dämmstoff-Platten. Saug- und druckseitige Rohranschlussstutzen mit Gummilippendichtung auf Norm-Durchmesser abgestimmt. Ventilatortür für Inspektion und Reinigung voll ausschwenkbar. Incl. stabiler Montageschienen mit vier Schwingungsdämpfern. Serienmäßig mit Kondensatablauf und Tropfschutz bei geöffneter Tür. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Aluminium, direkt auf Motorwelle aufgesetzt. Guter Wirkungsgrad, niedriges Geräusch. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940. Antrieb durch energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP55 mit höchstem Wirkungsgrad. Wartungs- und funkstörungsfrei, kugelgelagert. Integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik. Bei Überschreitung der maximal zulässigen Temperaturen erfolgt automatisch Drehzahl- und Leistungsanpassung. Stufenlose Drehzahlsteuerung mit Potentiometer oder stufenlose Drehzahlregelung mit Universal-Regelsystem. Anschluss über serienmäßiger Klemmenkasten (IP55) außen am Motor.

Technische Details
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	4200 m³/h
Anschlussspannung	400 V
Leistungsaufnahme	1,38 kW
Mit thermischem Schutz	ja
Gleichstrommotor	nein
Indirekter Antrieb	nein
Elektrischer Anschluss	Anschlussklemmen
Schutzart (IP)	IP55
Max. Lufttemperatur	120 °C
Motor mit 2 Drehzahlen	nein
Geeignet für elektronische Steuerung	ja
Geeignet für Frequenzregelung	nein
Geeignet für Schwachstromregelung	nein
Geeignet für Traforegelung	nein
Höhe	540 mm
Breite	632 mm
Länge	620 mm
Kanaldurchmesser Abluft	355 mm
Anschluss	Flansch

Lieferumfang:
1 x Boxventilator Megabox MBD EC 315 B 1 x Montageschienen mit vier Schwingungsdämpfern
