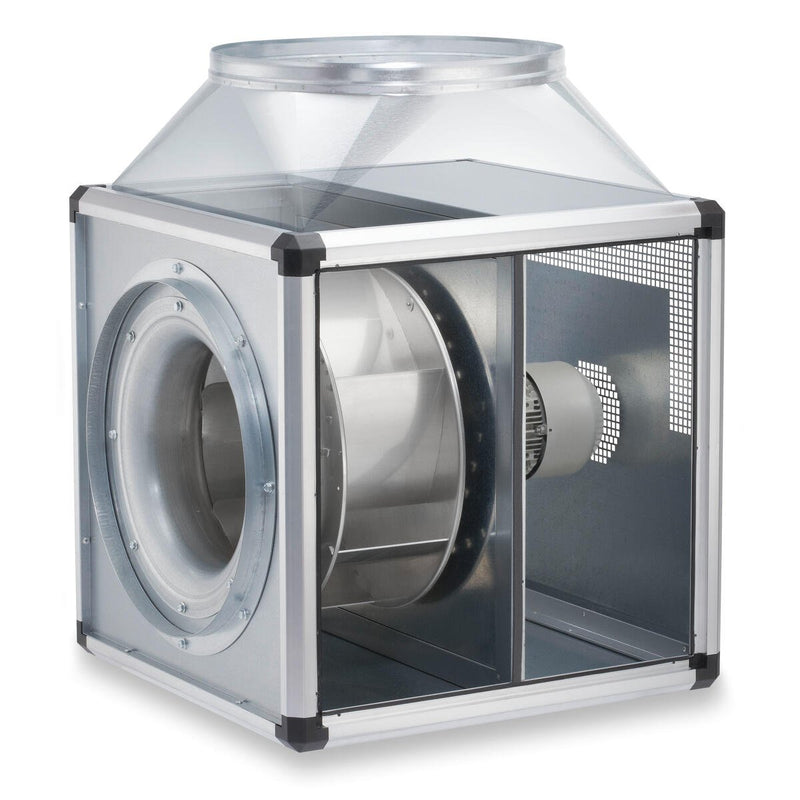

Helios Ventilatoren - Boxventilator Gigabox EC GBD EC 400 T120 m.Formstück+Manschet

Kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen inkl. flexibler Manschetten (für Temperaturen bis 120°C geeignet) zur Unterbindung von Körperschall. Variabel einsetzbare Gehäusepaneelen für optimale Anpassung an bauliche Gegebenheiten. Motor außerhalb des Luftstromes liegend, deshalb einsetzbar zur Förderung von verschmutzter, heißer Luft bis max. 120 °C. Serienmäßig mit Kondensatwanne und beiliegendem Kondensatablauf. Einsatzbereich: Gewerbliche Küchen und viele Anwendungen der Prozesstechnik. Einfache Positionierung durch serienmäßige Kranhaken. Selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle. Die Gehäusepaneele können durch Zubehör, wie Wetterschutzgitter und Kondensatwanne beliebig ersetzt werden. Weiteres Zubehör, Wandkonsole und Wetterschutzdach zur beliebigen Montage innen und außen montierbar. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln, direkt angetrieben. Vibrationsfreier Lauf durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1 Antrieb durch energiesparenden, in geschlossener Bauform, außerhalb des Förderstromes liegend, drehzahlsteuerbaren EC-Innenläufermotor in Schutzart IP54 mit höchstem Wirkungsgrad. Wartungs- und funkstörungsfrei, kugelgelagert. Integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik. Stufenlose Drehzahlsteuerung mit Potentiometer oder stufenlose Drehzahlregelung mit Universal-Regelsystem EUR-EC. Anschluss der Netzversorgung, Steuersignale erfolgt direkt im Gerät am EC-Controller

Technische Details
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	5090 m³/h
Anschlussspannung	400 V
Leistungsaufnahme	0,62 kW
Mit thermischem Schutz	ja
Gleichstrommotor	nein
Indirekter Antrieb	nein
Elektrischer Anschluss	Anschlussklemmen
Schutzart (IP)	IP44
Max. Lufttemperatur	120 °C
Motor mit 2 Drehzahlen	nein
Geeignet für elektronische Steuerung	ja
Geeignet für Frequenzregelung	nein
Geeignet für Schwachstromregelung	nein
Geeignet für Traforegelung	nein
Höhe	670 mm
Breite	670 mm
Länge	920 mm
Kanaldurchmesser Zuluft	400 mm
Kanaldurchmesser Abluft	400 mm
Anschluss	Flansch

Lieferumfang:
1 x Boxventilator Gigabox EC GBD EC 400 T120 inkl. Formstück und Manschetten inkl. Kondensatablauf
