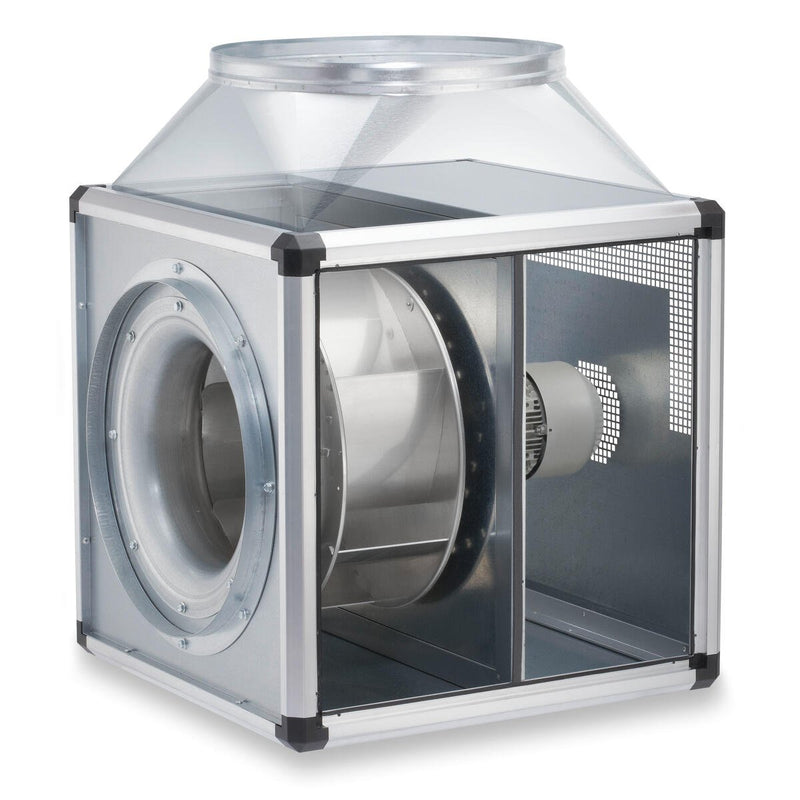

Helios Ventilatoren - Boxventilator Gigabox bis 120°C GBD 710/4 T 120 C 3-400V/50Hz

Kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen inkl. flexibler Manschetten (für Temperaturen bis 120°C geeignet) zur Unterbindung von Körperschall. Variabel einsetzbare Gehäusepaneelen für optimale Anpassung an bauliche Gegebenheiten. Motor außerhalb des Luftstromes liegend, deshalb einsetzbar zur Förderung von verschmutzter, heißer Luft bis max. 120 °C. Serienmäßig mit Kondensatwanne und beiliegendem Kondensatablauf. Einsatzbereich: Gewerbliche Küchen und viele Anwendungen der Prozesstechnik. Einfache Positionierung durch serienmäßige Kranhaken. Selbstragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln auf verzinkter Stahlscheibe, direkt angetrieben. Vibrationsfreier Lauf durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1. Antriebsmotor in geschlossener, wartungsfreier Bauweise, außerhalb des Förderstromes liegend. Regelung erfolgt ausschließlich über Frequenzumrichter, eingebaute auf Klemmleiste herausgeführte Thermokontakte, geschlossene, geräuscharme Kugellager mit Langzeitschmierung. Netzanschluss am im Gerät integrierten Klemmenkasten (IP54).

Technische Details
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	18200 m³/h
Anschlussspannung	400 V
Leistungsaufnahme	5,89 kW
Mit thermischem Schutz	ja
Gleichstrommotor	nein
Indirekter Antrieb	nein
Elektrischer Anschluss	Anschlussklemmen
Schutzart (IP)	IP54
Max. Lufttemperatur	120 °C
Motor mit 2 Drehzahlen	nein
Geeignet für elektronische Steuerung	ja
Geeignet für Frequenzregelung	nein
Geeignet für Schwachstromregelung	nein
Geeignet für Traforegelung	ja
Höhe	1020 mm
Breite	1020 mm
Länge	1270 mm
Kanaldurchmesser Zuluft	710 mm
Kanaldurchmesser Abluft	710 mm
Anschluss	sonstige

Lieferumfang:
1 x Boxventilator GBD 710/4 T 120 C flexible Manschetten Kondensatwanne Kondensatablauf Kranhaken

Keine Downloads vorhanden.
