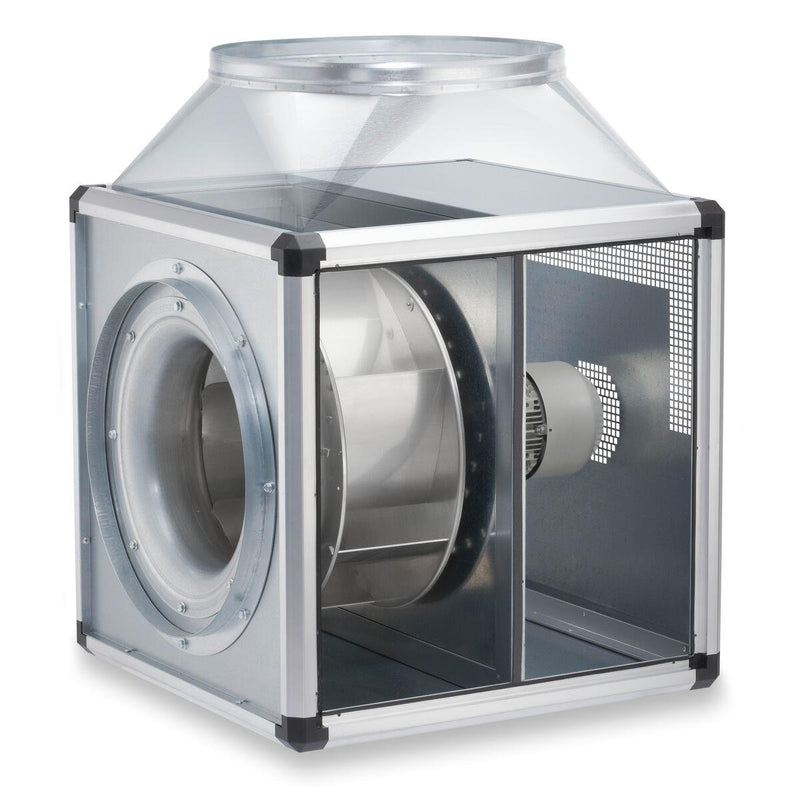

Helios Ventilatoren - Boxventilator Gigabox bis 120°C GBD 500/4/4 T 120 C 3-400V/50Hz

Kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen inkl. flexibler Manschetten (für Temperaturen bis 120°C geeignet) zur Unterbindung von Körperschall. Variabel einsetzbare Gehäusepaneelen für optimale Anpassung an bauliche Gegebenheiten. Motor außerhalb des Luftstromes liegend, deshalb einsetzbar zur Förderung von verschmutzter, heißer Luft bis max. 120 °C. Serienmäßig mit Kondensatwanne und beiliegendem Kondensatablauf. Einsatzbereich: Gewerbliche Küchen und viele Anwendungen der Prozesstechnik. Einfache Positionierung durch serienmäßige Kranhaken. Selbstragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln auf verzinkter Stahlscheibe, direkt angetrieben. Vibrationsfreier Lauf durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1. Antriebsmotor in geschlossener, wartungsfreier Bauweise, außerhalb des Förderstromes liegend. Drehzahl durch Spannungsreduzierung steuerbar, eingebaute auf Klemmleiste herausgeführte Thermokontakte, geschlossene, geräuscharme Kugellager mit Langzeitschmierung. Netzanschluss am im Gerät integrierten Klemmenkasten (IP54).

Technische Details
Werkstoff des Gehäuses	Stahl
Luftmenge unbelastet	8350 m³/h
Anschlussspannung	400 V
Leistungsaufnahme	1,3 kW
Mit thermischem Schutz	ja
Gleichstrommotor	nein
Indirekter Antrieb	nein
Elektrischer Anschluss	Anschlussklemmen
Schutzart (IP)	IP54
Max. Lufttemperatur	120 °C
Motor mit 2 Drehzahlen	ja
Geeignet für elektronische Steuerung	ja
Geeignet für Frequenzregelung	nein
Geeignet für Schwachstromregelung	nein
Geeignet für Traforegelung	ja
Höhe	670 mm
Breite	670 mm
Länge	920 mm
Kanaldurchmesser Zuluft	500 mm
Kanaldurchmesser Abluft	500 mm
Anschluss	sonstige

Lieferumfang:
1 x Helios Ventilatoren - Boxventilator Gigabox bis 120°C GBD 500/4/4 T 120 C 3-400V/50Hz
