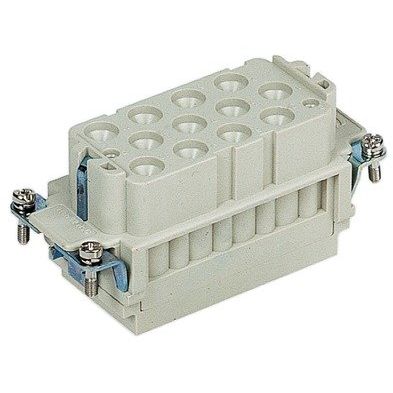

Harting - Kontakteinsatz für Rechtecksteckverbinder Kontakteinsatz Buchse 09320123101

Einsätze, Crimpanschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 40 A, Baugröße: 16 B, Kontakte: 14, Leiterquerschnitt: 1,5...6 mm² 0,14...2,5 mm² Signal

Technische Details
Anzahl der Leistungskontakte	14
Kontakteinsatz ohne Kontakte	nein
Kontaktausführung	Buchse
Polzahl	14
Werkstoff des Steckverbindereinsatzes	Thermoplast
Bemessungsstrom In	40 A
Betriebstemperatur	-40..125 °C
Bemessungsspannung	690 V
Bemessungsstoßspannung	8 kV
Verschmutzungsgrad	3
Ausführung des elektrischen Anschlusses	Crimpanschluss
Mit Drahtschutz	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..6 mm²
Werkstoff der Kontaktbeschichtung	sonstige
Werkstoff des Kontakteinsatzes	Thermoplast
Werkstoff des Kontaktes	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	ja
Min. Anzahl der Steckzyklen	500
Breite	34 mm
Höhe	84,4 mm
Tiefe	41,5 mm

Lieferumfang:
1 x Harting - Kontakteinsatz für Rechtecksteckverbinder Kontakteinsatz Buchse 09320123101
