Klare Kante und doch schnörkellose Eleganz. Das ist Metablade. Die Rettungszeichenleuchte im quaderförmigen Design besticht durch ihr anschluss- und montagefreundliches, 2-teiliges Gehäuse aus verzinktem Stahlblech in reinweiß, RAL 9010.
Ohne Werkzeug einrastbares Leuchtenmodul, vollständig mit allen elektrischen Betriebs- und Leuchtmitteln, zur schnellen und einfachen Installation. Inklusive Anschlussklemmen für bis zu 2,5mm² Kabelquerschnitt (geeignet zur Durchgangsverdrahtung).
Leuchtmittel (LED) in augenfreundlicher, neutralweißer Lichtfarbe. Homogene, normkonforme Ausleuchtung der Piktogramme durch lichttechnisch optimierte Acrylglasscheibe. Das Piktogrammset (unten, rechts, links, oben), zur ein- oder zweiseitigen Fluchtwegkennzeichnung, gehört zum Standard-Lieferumfang.
Durch integrierten Mischbetriebsbaustein sind Sicherheits- und Rettungszeichenleuchten (bei Anschluss an eine geeignete ZBA) in einem Stromkreis simultan betreibbar. Die Betriebsarten Dauer- / Bereitschafts- und geschalteter Dauerbetrieb lassen sich somit an einem Stromkreis programmieren. Zudem bietet der Baustein standardmäßig eine Einzelleuchtenüberwachung zur Erkennung von Fehlern und Defekten, ohne zusätzliche Steuer- bzw. Datenleitung. Die Adressierung erfolgt über den integrierten Drehschalter (1 - 20, je Stromkreis).
| Technische Details |
|---|
| Montageart |
Deckenanbau |
| Funktion |
Rettungswegkennzeichnung |
| Geeignet für Kennzeichnungsart |
Acrylglasplatte |
| Art der Kennzeichnung |
ein-/zweiseitig |
| Mit Piktogramm |
ja |
| Überwachungseinrichtung |
Überwachungsbaustein (zentral versorgtes System) |
| Geeignet für Bereitschaftsschaltung |
ja |
| Geeignet für Dauerschaltung |
ja |
| Mit Fernschalteranschluss |
nein |
| Mit Fernbedienung |
nein |
| Einspeisung |
zentral (Zentralbatterie) |
| Leuchtmittel |
LED austauschbar |
| Mit Leuchtmittel |
ja |
| Geeignet für Leuchtmittelanzahl |
1 |
| Fassung |
ohne |
| Werkstoff des Gehäuses |
Stahl |
| RAL-Nummer Gehäuse |
9016 |
| Gehäusefarbe |
weiß |
| Werkstoff der Abdeckung |
ohne Abdeckung |
| Spannungsart |
AC |
| Betriebsgerät |
LED-Betriebsgerät stromgesteuert |
| Austauschbares Betriebsgerät |
ja |
| Lichtverteiler |
Diffusorlinse/-optik/-panel |
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 |
nicht erforderlich |
| Bemessungslebensdauer L70/B50 bei 25 °C |
54000 h |
| Konstant-Lichtstrom-Regelung |
nein |
| Schutzart (IP) |
IP32 |
| Schutzart (NEMA) |
sonstige |
| Schlagfestigkeit |
IK08 |
| Schutzklasse |
I |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" |
nein |
| Art der Verdrahtung |
geeignet für Durchgangsverdrahtung |
| Leiterquerschnitt |
2,5 mm² |
| Anschlussart |
Steckanschluss |
Lieferumfang:

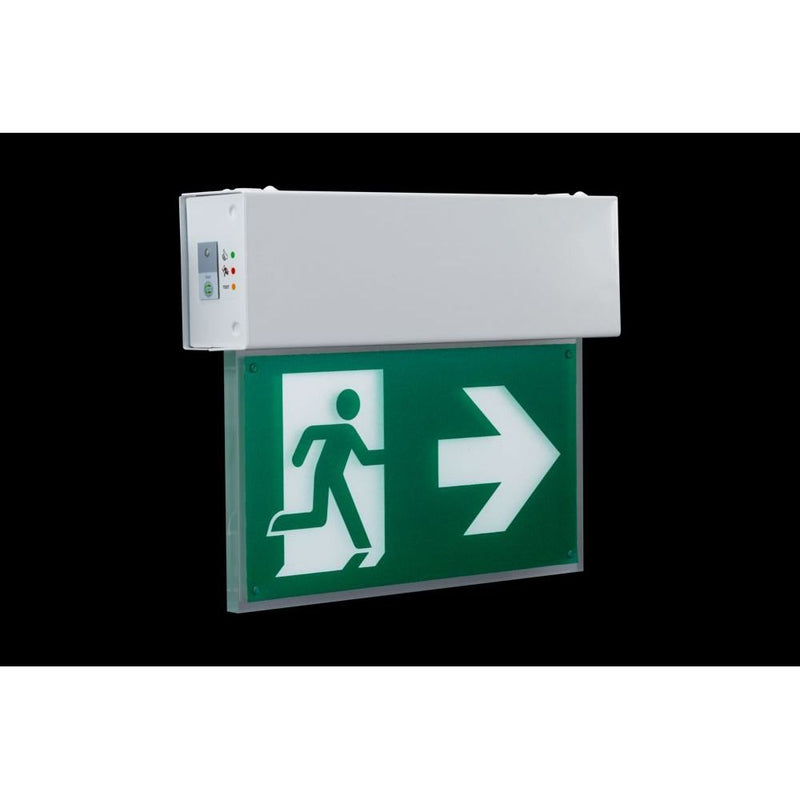

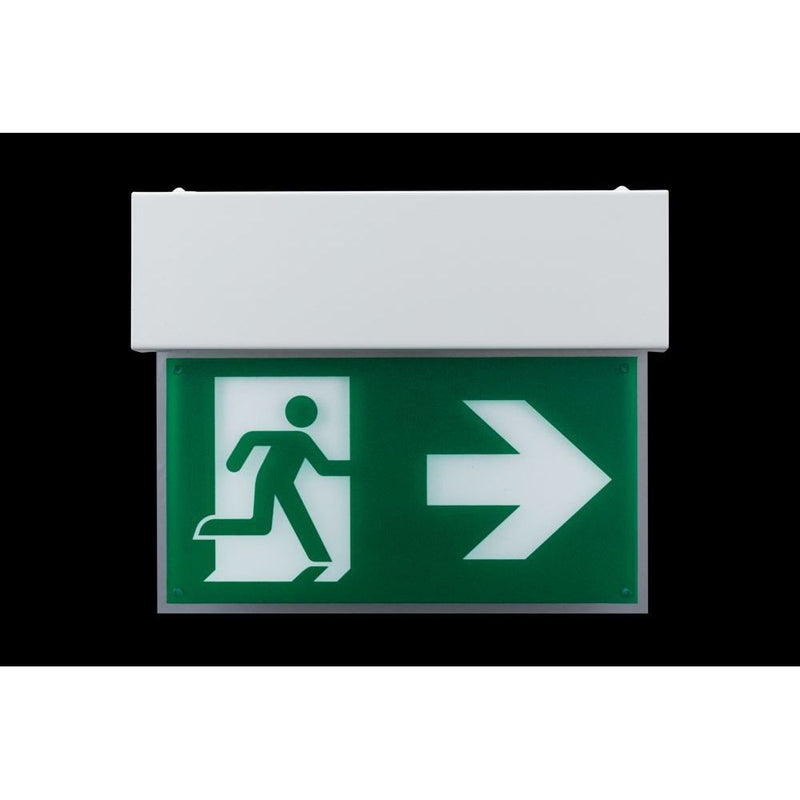

1 x Sicherheitsleuchte Rettungszeichenleuchte Metablade L CBS-T-D
Piktogrammset (unten, rechts, links, oben)
