Mit Raytech Verbindungselementen liefert Grothe ein extrem schnell anzuwendendes, benutzerfreundliches und unbegrenzt haltbares Verbindungssystem für Stromkabel. Die gelgefüllten Verbindungsmuffen revolutionieren die Verbindung von spannungsführenden Kabeln und bieten Schutz, Isolation und Abdichtung selbst in widrigen Umgebungen.
Die Verbindungsmuffen ermöglichen eine absolut sichere Verbindung von Stromkabeln aller Art, die für den Einsatz im Erdreich und sogar unter Wasser (Schutzarten IP68 / IPX8 / IP69K) geeignet ist.
Eigenschaften:
Gel gefüllte Verteilerdose mit 4 Adereinführungen
Komplett mit Klemmen
Kabelverschraubungen für 5-adrige Leitungen bis zu 18 mm Durchmesser und Rohre von 16, 20 und 32 mm Durchmesser.
Gebrauchsfertig, kann in jeder Umgebungsbedingung installiert werden
Auch für nasse oder unter Wasser befindliche Umgebungen geeignet
Immer zugänglich
Verteilerdose gefüllt mit ungiftigem und ungefährlichem Gel (nach CLP)
Adereinführungen mit Innengewinde für die Positionierung der Kabelverschraubungen
Schnappverschluss
Mit Laschen für Boden-, Wand- und Deckenbefestigung
Halogenfrei und UV-beständig
Unbegrenzt lagerfähig
| Technische Details |
| Bemessungsspannung U0/U (Um) |
0,6/1 (1,2) kV |
| Typ |
Durchgangsabzweig |
| Ausführung |
Gel |
| Anzahl der Leiter |
20 |
| Leiternennquerschnitt Abzweigkabel |
1,5..6 mm² |
| Leiternennquerschnitt Hauptkabel |
1,5..6 mm² |
| Kabeldurchmesser Abzweigkabel |
6..18 mm |
| Kabeldurchmesser Hauptkabel |
6..18 mm |
| Bergbauzulassung |
nein |
| Verbindungszubehör mitgeliefert |
Schraubverbinder |
| Geeignet für |
N(A)YY |
| Halogenfrei |
ja |
Lieferumfang:

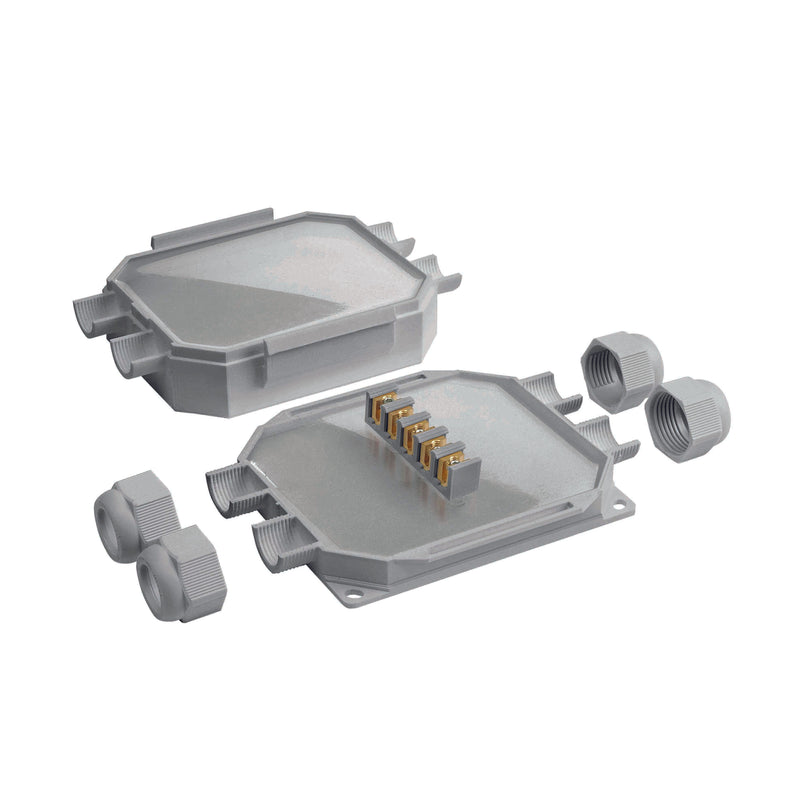

1 x Grothe READY BOX 120 1 x Klemmleiste Kabelverschraubungen
