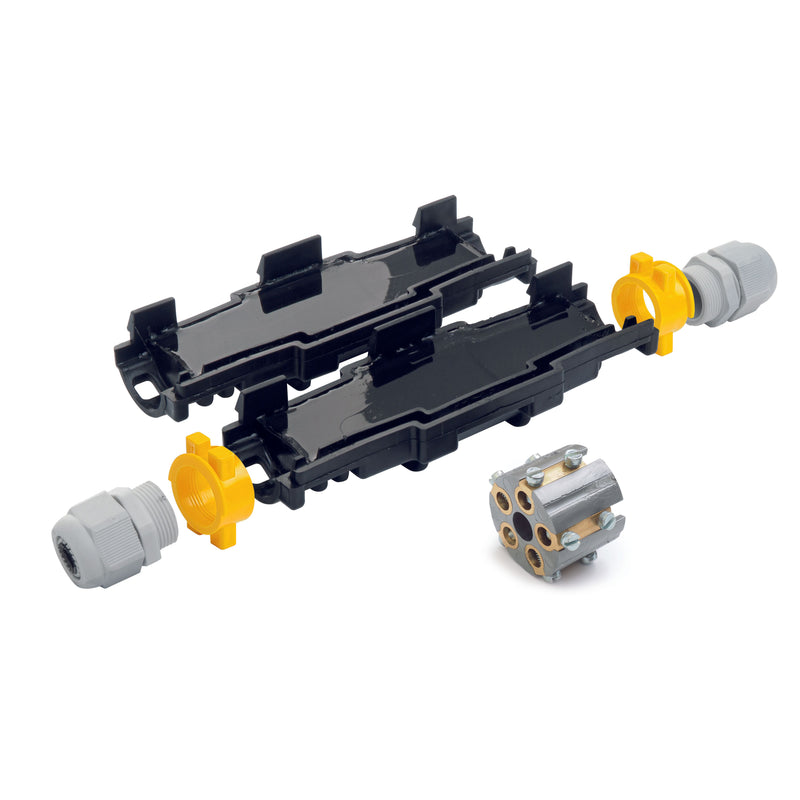

Grothe - Verbindungs- und Abzweigmuffe (-garnitur) Verbindungsmuffe RAPID JOINT L10-IP68

Mit Raytech Verbindungselementen liefert Grothe ein extrem schnell anzuwendendes, benutzerfreundliches und unbegrenzt haltbares Verbindungssystem für Stromkabel. Die gelgefüllten Verbindungsmuffen revolutionieren die Verbindung von spannungsführenden Kabeln und bieten Schutz, Isolation und Abdichtung selbst in widrigen Umgebungen.

Die Verbindungsmuffen ermöglichen eine absolut sichere Verbindung von Stromkabeln aller Art, die für den Einsatz im Erdreich und sogar unter Wasser (Schutzarten IP68 / IPX8 / IP69K) geeignet ist.

Eigenschaften:

Gel gefüllte Verbindungsmuffe mit radialem Verschluss für Kabel mit extrudierter Isolierung bis 1 kV.

Für gerade Verbindungen
Für mehradrige Kabel mit bis zu 5 Adern
Mit Zwischenstücken zur richtigen Zentrierung der Verbindungen ausgestattet
Für jede Anwendung auch unter Wasser
Viele Verbindungsmöglichkeiten von Kabeln
Nur mit Werkzeug wieder zugänglich
Geeignet auch zur Kreuzung der Adern
Ungiftig und unbegrenzt lagerfähig

Hinweis:

Für einpolige Kabel nicht den Seperator mit Schraubverbinder installieren, sondern die Ader mit einem Crimpverbinder verbinden.

Maximaler Kabelaufbau: 5 x 10 mm² (ohne Kabelverschraubung 5 x 25 mm²)
Kabeldurchmesser: 16 - 20 mm (ohne Kabelverschraubung bis max. 31 mm)

Technische Details
Bemessungsspannung U0/U (Um)	0,6/1 (1,2) kV
Typ	Durchgangsabzweig
Ausführung	Gel
Anzahl der Leiter	5
Leiternennquerschnitt Hauptkabel	4..240 mm²
Kabeldurchmesser Hauptkabel	16..31 mm
Bergbauzulassung	nein
Verbindungszubehör mitgeliefert	ohne
Geeignet für	N(A)YY
Halogenfrei	ja

Lieferumfang:
1 x Grothe - Verbindungs- und Abzweigmuffe (-garnitur) Verbindungsmuffe RAPID JOINT L10-IP68
