Flexibler Stromsensor 30/300/3000 A, 100/10/1 mV/A, Schleifenlänge 610mm. Die flexiblen Stromsensoren werden in Verbindung mit Messgeräten bis 3 V AC Messeingang eingesetzt.. Die flexiblen Stromwandler können um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Stromschienen, Rohre) gelegt werden.Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.. Breites Einsatzgebiet, 3 Messbereiche 30 A, 300 A, 3000 A AC und hohe Bandbreite 10 Hz ... 20 kHz für OberschwingungsanalyseGenaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe SensorempfindlichkeitGeringer Lageeinfluss des Leiters und minimale FremdfeldbeeinflussungEinfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 9,9 mm und schlanke Endkappe 13,6 mmSichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im EinhandbetriebExtrem lange Batterielebensdauer bis 2000 hStromsensor mit Schutzart IP65, Messverstärker mit IP40Hohe Sicherheit für den Anwender, Messkategorie 1000 V@CATIII, 600 V@CATIV und unbegrenzte ÜberlastbarkeitMerkmal Spezifikation Messbereiche 30 A, 300 A, 3000 A Ausgangssignal (AC) 100 mV/A, 10 mV/A, 1 mV/A Reststrom / Rauschen 8 mV eff., 2 mV eff., 2 mV eff. Messunsicherheit (45 ... 65 Hz) ±1% ±0,1 A, ±1% ±0,1 A, ±1% ±1 A Überlastbarkeit unbegrenzt Linearitat ±0,2% vom Messwert Bandbreite 10 Hz bis 20 kHz (-10%) Phasenwinkelfehler < ±1° (45 ... 65 Hz) Min. Lastimpedanz 100 k? für angegebene Genauigkeit .
| Technische Details |
|---|
| Analoge Balkenanzeige |
nein |
| Messbereichswahl |
manuell |
| Strommessbereich/AC |
0,1..3000 A |
| Stromart |
AC |
| Echteffektivwertmessung (TRMS) |
ja |
| Spannungsmessung/AC |
nein |
| Spannungsmessung/DC |
nein |
| Widerstandsmessbereich |
nein |
| Leistungsmessung |
nein |
| Ableitstrommessung |
nein |
| Oberwellenmessung |
nein |
| Messung in Kabel mit Hin- und Rückleiter |
nein |
| Zangenöffnung |
610 mm |
| Ausführung als Adapter zum Anschließen an Multimeter |
ja |
| Schnittstelle |
nein |
| Messkreiskategorie |
CAT IV |
Lieferumfang:

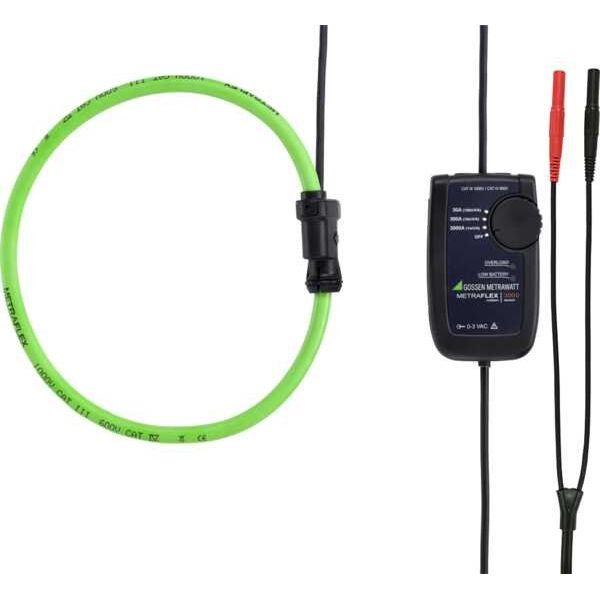

1 x Gossen Metrawatt - Zangenmessgerät Flexibler Stromsensor METRAFLEX 3000 Schleifenlänge 610mm
