Erdungsmesszange zur Messung von Erdschleifenwiderstand und Ableitstrom. . Die Erdungsmesszange "
Generator- und Messzange in einem Gerät"
dient zur Kontrolle des Widerstands eines beliebigen leitenden Systems, das die Eigenschaften einer Schleife aufweist.. Messung der Schleifenimpedanz in einem parallel geschalteten Erdungsnetzwerk, wobei die Messung sehr viel einfacher ist als das herkömmliche Verfahren mit zwei Hilfserdern. Die Impedanzmessung besonders von niedrigen Werten ist sehr genau, da die in der Schleife vorhandenen Induktivitäten bei der Widerstandsmessung berücksichtigt werden. Der aktuelle Messwert kann in der Anzeige eingefroren werden. Über Drücken der Taste HOLD oder durch Öffnen der Zange. Dies ermöglicht die bequeme Einhand-Bedienung.. Folgende Messungen sind möglich: Messungen des Erdungswiderstands, wenn diese Erdung mit ihrem Potenzialausgleichsleiter sich in Reihe zur Erdungsschleife befindet. Erdungsmessungen, z.B. über das Erdseil, das Freileitungsmasten für Energieübertragung oder für Telekommunikation miteinander verbindet. Messungen an Banderdern.. Messfunktionen Widerstand der Erdschleife 0,010 Ohm ...1200 Ohm Ableitstrom 0,5 mA...20 A AC Eigenschaften Kompakt und bedienerfreundlich - Einhandbedienung dank geringem Gewicht und Zangenöffnung mit geringem Kraftaufwand durch Federkraftausgleich Großformatige OLED-Anzeige, bis zu 3 Messwerte gleichzeitig ablesbar Zangenöffnung max. Ø 32 mm Geringer Störstromeinfluss Messwertspeicher für Widerstand und Ableitstrom Hohe Sicherheit durch CAT IV 600 V. 1 x Erdungsmesszange 1 x Transportkoffer (abschließbar, inkl. 2 Schlüssel) 4 x Batterien 1,5 V 1 x Prüfbescheinigung 1 x Bedienungsanleitung 1 x Kalibrierschleife
| Technische Details |
|---|
| Anzeige |
digital |
| Analoge Balkenanzeige |
nein |
| Messbereichswahl |
automatisch |
| Strommessbereich/AC |
0,005..20 A |
| Stromart |
AC |
| Echteffektivwertmessung (TRMS) |
ja |
| Spannungsmessung/AC |
nein |
| Spannungsmessung/DC |
nein |
| Widerstandsmessbereich |
ja |
| Leistungsmessung |
nein |
| Ableitstrommessung |
ja |
| Oberwellenmessung |
nein |
| Messung in Kabel mit Hin- und Rückleiter |
nein |
| Zangenöffnung |
32 mm |
| Ausführung als Adapter zum Anschließen an Multimeter |
nein |
| Schnittstelle |
nein |
| Messkreiskategorie |
CAT IV |
Lieferumfang:

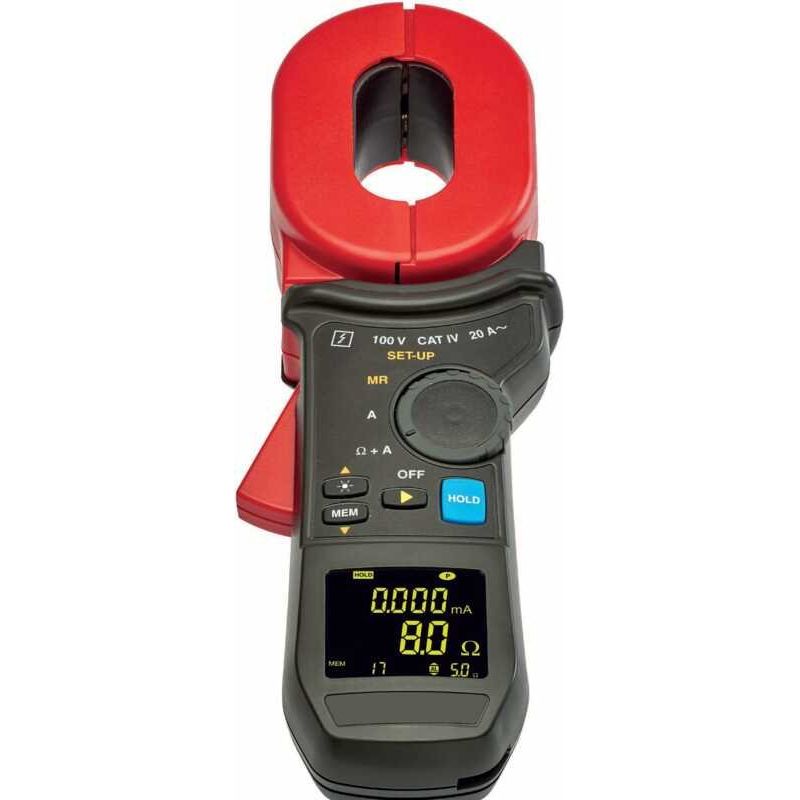

1 x Gossen Metrawatt - Zangenmessgerät Erdungsmesszange METRACLIP EARTH PE
