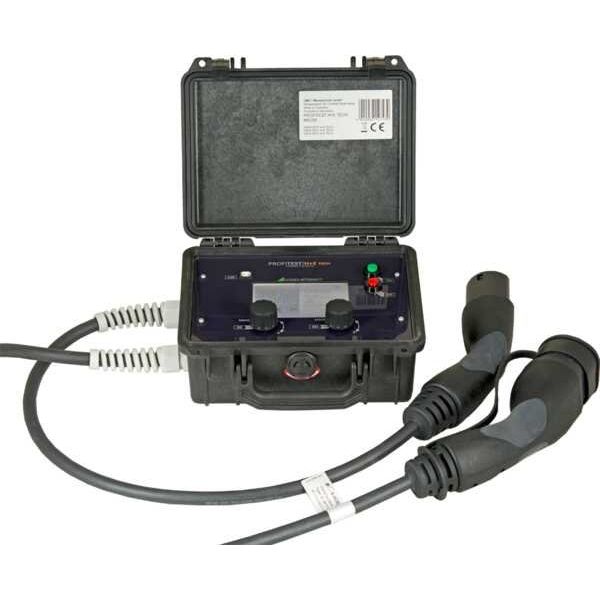

Kommunikationstester zwischen E-Ladestation und E-Fahrzeug. Das Prüfgerät ist für die Überprüfung des Funktionsverhaltens von Ladesäulen und Elektrofahrzeugen mit Anschlussbuchse Typ 2 (Mode 3 Laden) bestimmt.Hierzu wird das Prüfgerät zwischen Ladesäule und Elektrofahrzeug geschaltet, um die Kommunikation zwischen den beiden Teilnehmern zu protokollieren. Für den Fall, dass der Ladevorgang nicht startet, kann die Fehlerquelle (Ladesäule oder Elektrofahrzeug) schnell geortet werden. Der PROFITEST H+E TECH eignet sich für den Einsatzbereich in Entwicklung und Service.Vollständige Diagnose von E-Ladestation und E-Fahrzeug:FahrzeugzuständeKabelzuständeFehlerzuständeAuswertung PWM-SignalPhasen und DrehfeldBatteriezustandAnzeige der Kommunikation zwischen Ladesäule und Elektrofahrzeug in EchtzeitSignalisierung der Zustände durch leicht verständliche SymboleEinfache Bedienung und DiagnoseBatteriebetriebenes kompaktes Gerät, daher auch für den Außeneinsatz geeignet. Zustandsvisualisierungen Visualisierbare Fahrzeugzustände (CP) Kein Fahrzeug vorhanden Fahrzeug vorhanden Fahrzeug bereit zum Laden ohne Lüftung Fahrzeug bereit zum Laden mit Lüftung Kabeltyp (PP) 20 A Kabel . Anschlussmöglichkeit für Elektrofahrzeuge: OEM-Stecker Typ IIKompaktes Koffergehäuse, ideal für ServiceeinsätzeGroßes Display mit zuschaltbarer HintergrundbeleuchtungSprache der Bedienerführung einstellbar: D, GB, F, E, I, PTSpannungsversorgung über zwei 9 V-Blockbatterien / Akkus oder NetzteilUSB-Datenschnittstelle für Firmwareupdates. Diagnoseinformationen Messparameter Einstellung Phase L1, L2, L3 an / aus Drehfeldrichtung Rechts / Links Resultierender Ladestrom (durch Auswertung des Tastverhältnisses) A PWM-Signal Frequenz Hz (Soll = 1 kHz) Duty Cycle (Tastverhältnis bei PWM) % Obere Spannung 3, 6, 9, 12 V Untere Spannung -12 V . 1 Prüfgerät PROFITEST H+E TECH2 9 V Blockbatterien1 Netzteil 12 V1 Bedienungsanleitung
| Technische Details |
|---|
| Anzeige |
digital |
| Grenzwertanzeige |
nein |
| Isolationswiderstandsmessung |
nein |
| Isolationswiderstandsmessung mit Rampenfunktion |
nein |
| Widerstände von isolierenden Fussböden und Wänden |
nein |
| Überspannungsableiterprüfung |
nein |
| Niederohmmessung |
nein |
| Niederohmmessung mit Rampenfunktion |
nein |
| Erdungsmessung |
nein |
| Selektive Erdungsmessung |
nein |
| Erdschleifenmessung |
nein |
| Spezifische Erdungsmessung |
nein |
| Schleifenwiderstand-/impedanzmessung |
nein |
| Schleifenmessung ohne RCD/FI-Auslösung |
ja |
| Netzinnenwiderstandsmessung |
nein |
| Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen |
ja |
| RCD/FI-Prüfung |
ja |
| Kurvenform bei RCD/FI-Prüfung |
für Fehlerstromschutzschalter Typ A, F |
| RCD/FI-Prüfung mit ansteigendem Fehlerstrom |
nein |
| RCD/FI-Analysefunktion |
ja |
| PRCD Prüfung Typ S, Typ K |
nein |
| Prüfen von IMDs und RCMs |
nein |
| Messen von Ableitströmen mit Adapter |
nein |
| Prüfen von E-Ladestationen, Simulation der Fahrzeugstatus |
ja |
| Drehfeldprüfung |
ja |
| Strukturierter Messwertspeicher |
nein |
| Messwertspeicher |
nein |
| Schnittstelle |
ja |
| Druckeranschluss |
nein |
| Drucker integriert |
nein |
| Fernbedienung des Prüfgerätes |
nein |
Lieferumfang:
1 x Gossen Metrawatt - Multifunktions-Installationstester Kommunikationstester PROFITEST H+E TECH
