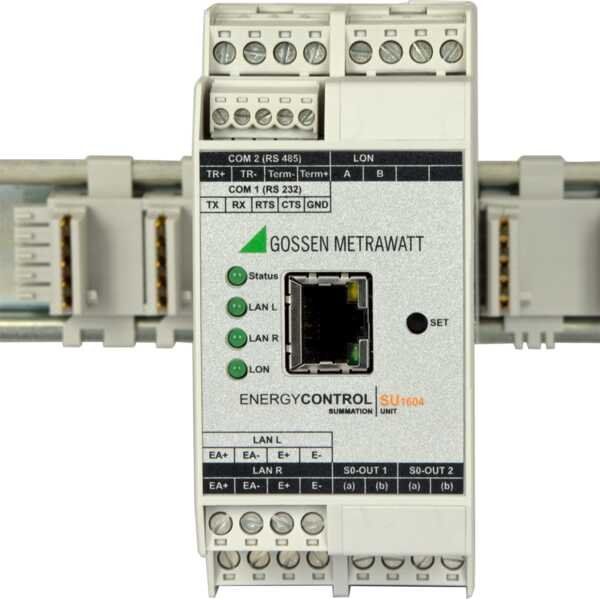

Gossen Metrawatt - Bussystem-Systemschnittstelle/Medien-Gateway Basismodul Summenstatition SU1604

Modulare Summenstation für die Erfassung digitaler und analoger Größen.. Basismodul für Summenstation SU1604 - Die Summenstation vereint bewährte Funktionen mit neuester Technik und einem flexiblen, modularen Gehäusekonzept. Die Summenstationen des Energy Control Systems sammeln über verschiedene Schnittstellen Zählerdaten ein und bewerten diese über interne Rechenkanäle. Die so ermittelten Arbeits- oder Verbrauchswerte werden synchron zum Messintervall des Energieversorgers über definierte Zeiträume und ein programmierbares Intervall summiert und mit den zugehörigen Maximas gespeichert. Anhand dieser autarken Energie-Datenbank können alle elektrischen und nichtelektrischen Energien und Verbräuche erfasst, visualisiert, optimiert und kostenstellenbezogen abgerechnet werden. . Die Summenstation SU1604 erweitert das Energy Control System um ein modulares Datenlogger System. Die Summenstation kann modular mit bis zu 64 galvanisch getrennten S0-Zählereingängen zur Verarbeitung von impulsförmigen (S0) Eingangssignalen ausgestattet werden. Hierzu dient das Impulseingangsmodul SU1624.Über die einfach zu verdrahtende, verpolungssichere und galvanisch getrennte LON-Schnittstelle können bis zu 64 LON-Geräte an die Summenstation SU1604 angeschlossen werden.Für eine einfache Auswertung werden alle relevanten Energie- bzw. Verbrauchsdaten über definierte Zeiträume und ein programmierbares Intervall erfasst und als Lastprofile mit den zugehörigen Maxima gespeichert.Zusätzlich zur Intervall-Messdatenliste können bis zu vier Recorder mit max. 64 Kanälen und unterschiedlichen Zeitbasen ab einer Sekunde definiert werden. Pro Kanal können beliebige Daten (Analogwerte, Leistungswerte, Verbrauchswerte im Intervall und auch Gesamtzählerstände) ausgewählt und als 32 Bit float Werte (Default) oder aber auch als 64 Bit double -Werte abgelegt werden. Die Ethernet-Schnittstelle erlaubt den entfernten Zugriff auf Gerätedaten über ein TCP/IP Netzwerk. Es können gleichzeitig bis zu 4 TCP/IP Sockets mit ECL-Zugang (entspricht 4 bisher verwendeten COM-Servern) genutzt werden. Auch kann über zwei dieser Sockets eine ECS-LAN-Vernetzung realisiert werden (ECS-LAN-via-COM).. Energiedatenlogger als zentrales Gerät zur Erfassung digitaler und analoger Größen. Modulares Konzept bestehend aus Basisstation (SU1604), Netzteil (SU1614), S0-Eingangsmodulen (SU1624) und Analogeingangsmodulen (SU1634). Bis zu 64&nbsp
Eingänge physikalisch oder als&nbsp
Rechenkanäle zur Ermittlung von Energie, Leistung und Kosten nutzbar. Energy Control Language (ECL) zur Programmierung von Auswertungen, Überwachungen und Optimierungen. Hohe Energiedatenqualität im Minuten-Rythmus für genaue Analysen und Lastgänge&nbsp
in Verbindung mit METRAVIEW durch automatisches Nachlesen bei Kommunikationsausfall. Hohe Performance bei minütlicher Auslese durch Priorisierung und Verwendung der ECL via Ethernet (TCP/IP). ECL via Ethernet (TCP/IP) ermöglich den Einsatz der Summenstation tief im Feld. Paralleler Zugriff via Ethernet für störungsfreie Umparametrierung während dem Betrieb. . Neues modulares Konzept Software aufwärtskompatibel mit U1600/1/2/3 Summenstationen64 Rechenkanäle zur Ermittlung von Energie, Leistung und Kosten. Physikalische Eingänge (bis zu 64) oder LON-Zähler können beliebig zugeordnet werden Energy Control Language (ECL) zur Programmierung von Auswertungen, Überwachungen und OptimierungenLON-Schnittstelle für 64 LON-Geräte 1 RS232-Schnittstelle (max. 921 kBaud) 1 RS485-Schnittstelle (max. 921 kBaud, halbduplex) 2 ECS-LAN Schnittstellen (max. 375 kBaud) Ethernet Schnittstelle (100 MBit/s) mit ECL-Zugang via TCP/IP (4 Sockets). 1x Basismodul SU16041x Klappferrit2x Tragschienenverbinder ME 22,5 T-Bus

Technische Details
Bussystem KNX	nein
Bussystem KNX-Funk	nein
Bussystem Funkbus	nein
Bussystem LON	ja
Bussystem Powernet	nein
Andere Bussysteme	sonstige
Funk bidirektional	nein
Ausführung	Schnittstelle Ethernet
Montageart	REG
Breite in Teilungseinheiten	2,5
Anzahl der Kanäle	64
Max. Anzahl der Geräte pro Kanal	1
Demontageschutz	nein
Mit LED-Anzeige	ja
Updatefähig	ja
Betriebsspannung	90..264 V
Spannungsart	AC/DC
Leistungsaufnahme	25 W
Protokoll	TCP/IP
Providerabhängig	nein
Visualisierung	nein
Web-Server	nein
Funk-Schnittstelle	nein
IR-Schnittstelle	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Gossen Metrawatt - Bussystem-Systemschnittstelle/Medien-Gateway Basismodul Summenstatition SU1604
