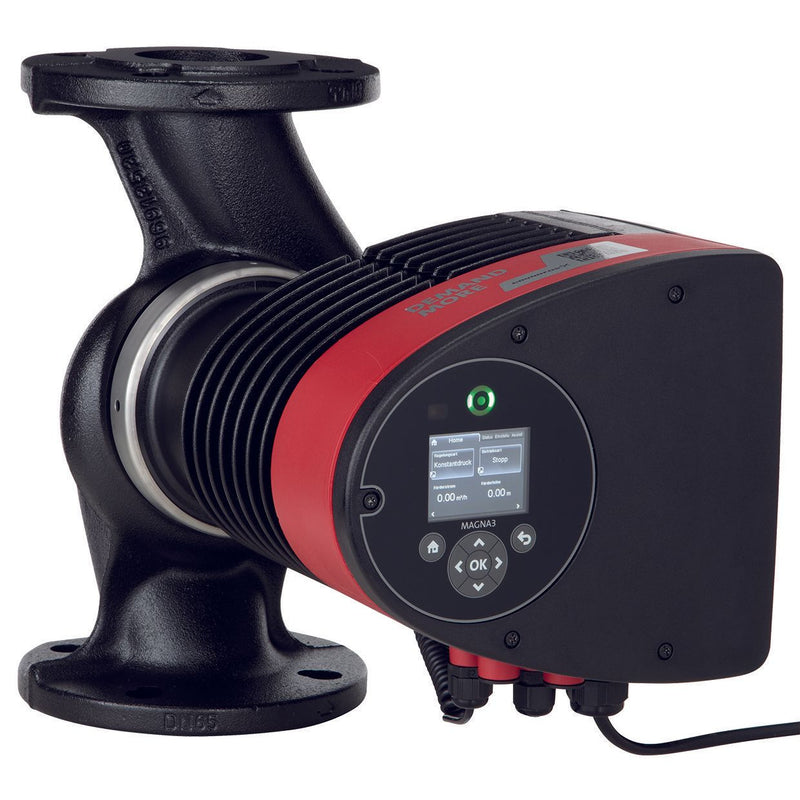

Hocheffizienz-Heizungsumwälzpumpe zur Sicherstellung des Mindestheizwasserdurchsatzes durch die Wärmepumpe. Förderhöhe 10,0 m bei einem Volumenstrom von 10,0 m3/h
Maximale Förderhöhe von 12 m, max. Volumenstrom 30 m3/h. Feste Drehzahlen, Regelungsarten ?p-c und ?p-v hinterlegt, Ansteuerung mit 0-10 V Eingangssignal möglich, Flanschanschluss DN 50, Stichmass 280 mm, Lieferung inkl. Wärmedämmschalen! Erfüllt die Richtlinie Energieeffizienz 2020 (EEI ? 0,18). Temperaturbereich des Fördermediums -10 - 110°C, Nenndruck PN 6/10, Nennspannung 1 x 230 V, Schutzart IP X4D.
| Technische Details |
|---|
| Werkstoff des Pumpengehäuses |
Gusseisen |
| Werkstoffgüte des Pumpengehäuses |
Gußeisen GG 25 (GJL-250) |
| Werkstoff des Gebläserads/Laufrads |
sonstige |
| Werkstoffgüte Gebläserad/Laufrad |
sonstige |
| Volumenstrom (BEP) |
10 m³/h |
| Förderhöhe bei Volumenstrom (BEP) |
10 kPa |
| Max. Pumpvolumen |
40 m³/h |
| Max. Förderhöhe |
12 m |
| Max. Arbeitsdruck |
10 bar |
| Doppelpumpe |
nein |
| Elektrischer Anschluss |
Anschlussklemmen |
| Kabellänge |
0 m |
| Bemessungsspannung |
220..240 V |
| Anzahl der Phasen |
1 |
| Frequenz |
50 Hz |
| Nennstrom |
0,22 A |
| Aufgenommene Motorleistung (P1) |
0,54 kW |
| Energieeffizienzindex (EEI) |
0,18 |
| Isolationsklasse nach IEC |
F |
| Pumpenschaltung |
sonstige |
| Drehzahlregelung Motor |
eingebaut |
| Art der Drehzahlregelung |
stufenlos |
| Kommunikation |
eingebaut und vorbereitet |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard 5G |
nein |
| Funkstandard 2G |
nein |
| Schnittstellensignal 0-10 V / 2-10 V |
ja |
| Funkstandard 3G |
nein |
| Schnittstellensignal 0-20 mA / 4-20 mA |
ja |
| Funkstandard 4G |
nein |
| Schnittstelle PT100 / PT1000 / PTC |
nein |
| Schnittstelle Pulse Width Modulation (PWM) |
nein |
| Schnittstelle Impulszähler (Pulse counter) |
ja |
| Potentialfreier Schaltkontakt |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für CAN/CANOpen |
nein |
| Unterstützt Protokoll für Modbus TCP |
nein |
| Unterstützt Protokoll für Modbus RTU |
nein |
| Unterstützt Protokoll für BACnet MS/TP |
nein |
| Unterstützt Protokoll für BACnet IP |
nein |
| Unterstützt Protokoll für LON/LONWorks |
nein |
| Unterstützt Protokoll für LIN Bus |
nein |
| Mediumtemperatur (Dauerbetrieb) |
-10..110 °C |
| Umgebungstemperatur |
0..40 °C |
| Anschluss Einlassseite |
Flansch |
| Durchmesser, Anschluss Einlassseite |
DN 50 |
| Druckstufe Flanschanschluss Einlass |
PN 10 |
| Anschluss Auslassseite |
Flansch |
| Nenndurchmesser, Anschluss Auslassseite |
DN 50 |
| Druckstufe Flanschanschluss Auslassseite |
PN 10 |
| Flanschform |
rund |
| Einbaulänge |
280 mm |
| Schutzart (IP) |
IPX4D |
