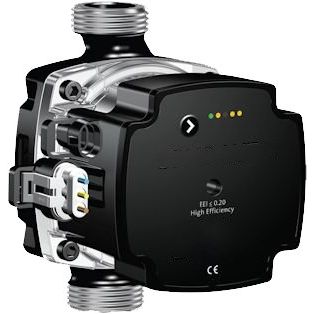

Hocheffizienz Nassläuferpumpe für den Einsatz im Erzeuger- und Verbraucherkreis von Heizungssystemen. Für den Einsatz als Verbraucherkreispumpe sind 4 konstante Drehzahlstufen (4, 5, 6, 7,5 m Förderhöhe) einstellbar, Im Erzeugerkreis ist die Ansteuerung mittels PWM-Eingangssignal möglich. Förderhöhe max. 7,5 m bei einem Durchsatz von 1,3 m3/h, Volumenstrom max. 3,4 m3/h mit einer Förderhöhe von 2,2 m. Temperaturbereich des Fördermediums -2°C bis +110°C, Stichmaß 180 mm, Anschlussspannung: 1/N/PE ~230 V, 50 Hz. Energieeffizienzindex EEI ? 0,20, PL ? 28 W (erfüllt die Anforderungen gem. Ecodesign Richtlinie 2020). Maße B x H x T: 117 x 180 x 128 mm. Steuer- und Lastkabel inkl. Stecker und Koppelrelais mit Sockel für die Hutschienenmontage im Lieferumfang.
| Technische Details |
|---|
| Werkstoff des Pumpengehäuses |
Gusseisen |
| Werkstoffgüte des Pumpengehäuses |
Gußeisen GG 20 (GJL-200) |
| Werkstoff des Gebläserads/Laufrads |
sonstige |
| Werkstoffgüte Gebläserad/Laufrad |
sonstige |
| Volumenstrom (BEP) |
1,2 m³/h |
| Förderhöhe bei Volumenstrom (BEP) |
75 kPa |
| Max. Pumpvolumen |
7,5 m³/h |
| Max. Förderhöhe |
7,5 m |
| Max. Arbeitsdruck |
10 bar |
| Doppelpumpe |
nein |
| Elektrischer Anschluss |
Anschlusskabel mit Stecker |
| Kabellänge |
1,5 m |
| Bemessungsspannung |
220..240 V |
| Anzahl der Phasen |
1 |
| Frequenz |
50 Hz |
| Nennstrom |
0,57999999 A |
| Aufgenommene Motorleistung (P1) |
0,05999999 kW |
| Energieeffizienzindex (EEI) |
0,2 |
| Isolationsklasse nach IEC |
F |
| Pumpenschaltung |
sonstige |
| Drehzahlregelung Motor |
eingebaut |
| Art der Drehzahlregelung |
stufenlos |
| Kommunikation |
eingebaut und vorbereitet |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard 5G |
nein |
| Funkstandard 2G |
nein |
| Schnittstellensignal 0-10 V / 2-10 V |
nein |
| Funkstandard 3G |
nein |
| Schnittstellensignal 0-20 mA / 4-20 mA |
nein |
| Funkstandard 4G |
nein |
| Schnittstelle PT100 / PT1000 / PTC |
nein |
| Schnittstelle Pulse Width Modulation (PWM) |
ja |
| Schnittstelle Impulszähler (Pulse counter) |
nein |
| Potentialfreier Schaltkontakt |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für CAN/CANOpen |
nein |
| Unterstützt Protokoll für Modbus TCP |
nein |
| Unterstützt Protokoll für Modbus RTU |
nein |
| Unterstützt Protokoll für BACnet MS/TP |
nein |
| Unterstützt Protokoll für BACnet IP |
nein |
| Unterstützt Protokoll für LON/LONWorks |
nein |
| Unterstützt Protokoll für LIN Bus |
nein |
| Mediumtemperatur (Dauerbetrieb) |
2..110 °C |
| Umgebungstemperatur |
2..40 °C |
| Anschluss Einlassseite |
Außengewinde (metrisch) |
| Durchmesser, Anschluss Einlassseite |
2 Zoll (50) |
| Anschluss Auslassseite |
Außengewinde (metrisch) |
| Nenndurchmesser, Anschluss Auslassseite |
2 Zoll (50) |
| Einbaulänge |
180 mm |
| Schutzart (IP) |
IP44 |
