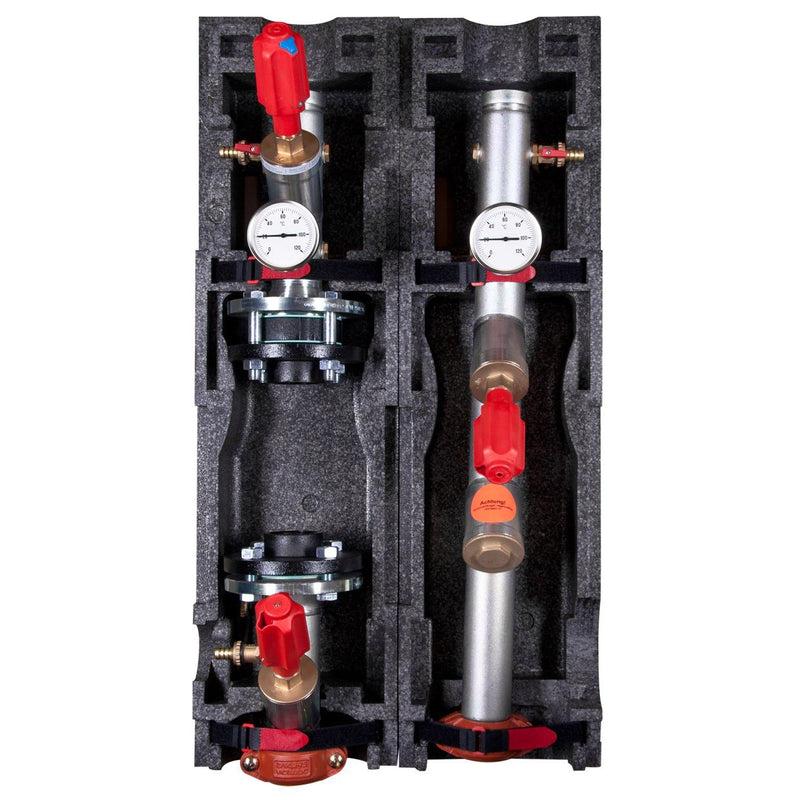

Glen Dimplex SEE - Hydraulische Regelstation Warmwassermodul WWM 50 ungemischt.Heizkreis

Kombinierbare Baugruppe DN 50 mit Isolierschalen zum Anschluss eines ungemischten Heizkreises bzw. einer Warmwasser- oder Schwimmbadbereitung. Einsetzbar für einen Heizwasserdurchfluss bis max. 12 m³/h (empfohlener Heizwasserdurchfluss 8 m³/h) . Bestehend aus drei Absperrventilen, integrierte Schwerkraftbremse, zwei Thermometern, drei KFE-Kugelhähnen, Schmutzfänger, Verrohrungs- und Verbindungsteilen (Achsabstand 250 mm), 2-teilige Dämmschalen, Einbaumöglichkeit für Umwälzpumpe, Pumpenmass 280 mm mit Flansch und Ausgleichsstücken zum Einbau einer Gewindepumpe (Nennweite DN 32 - Stichmass 180 mm
Victaulic-Schellen zum Anschluss an den Verteilerbalken VTB 50 beiliegend. (Pumpe und Anschlussverschraubungen (VCC 50) für den Heizkreis nicht im Lieferumfang).

Technische Details
Material Mantel	Kunststoff
Werkstoff Armaturen	rostfreier Stahl
Werkstoff Verrohrung	rostfreier Stahl
Primärer Anschluss	sonstige
Nenndurchmesser primär	DN 50
Sekundärer Anschluss	sonstige
Nenndurchmesser sekundär	DN 50
Pumpenanschluss	Innengewinde (metrisch)
Größe Pumpenanschluss	2 Zoll (50)
Max. Arbeitsdruck	10 bar
Mediumtemperatur	5..95 °C
Anzeigebereich Thermometer	0..120 °C
Geeignet für Kühlen	nein
Geeignet für Heizung	ja
Geeignet für Glykol	ja
Geeignet für Ethanol	ja
Ausführung	ungemischter Heizkreis
Mit Adapter für Wärmezähler	nein
Mit Wärmezähler	nein
Eingebaute Zirkulationspumpe	nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009)	nein
Einbaulänge der Pumpe	180 mm
Mit Manometer	nein
Mit Regelventil	nein
Mit Absperrventil	ja
Mit Rückschlagklappe	ja
Mit Sicherheitsventil	nein
Mit Thermometer	ja
Auslaufhahn	ja
Mit Mischermotor	nein
Geeignet für Servomotoren	nein
Mit Dreiwegeventil	nein
Mit Pumpenkugelhahn	ja
Mit Anschluss Temperaturfühler	nein
Mit Anschluss Ausdehnungsgefäß	nein
Mit automatischer Entlüftung	nein
Wandaufstellung	ja
Mit Wandbefestigungsbügel	ja
Mit Füßen	nein
Mit Differentdruckregelung	nein
Strömungsrichtung	rechts
Mit Wärmedämmung	ja
Heizkreisregler erweiterbar	nein
Verteilerbalken erweiterbar	ja
Wärmeübertrager erweiterbar	nein
Breite	500 mm
Höhe	920 mm
Tiefe	350 mm

Lieferumfang:
1 x Glen Dimplex SEE - Hydraulische Regelstation Warmwassermodul WWM 50 ungemischt.Heizkreis Victaulic-Schellen
