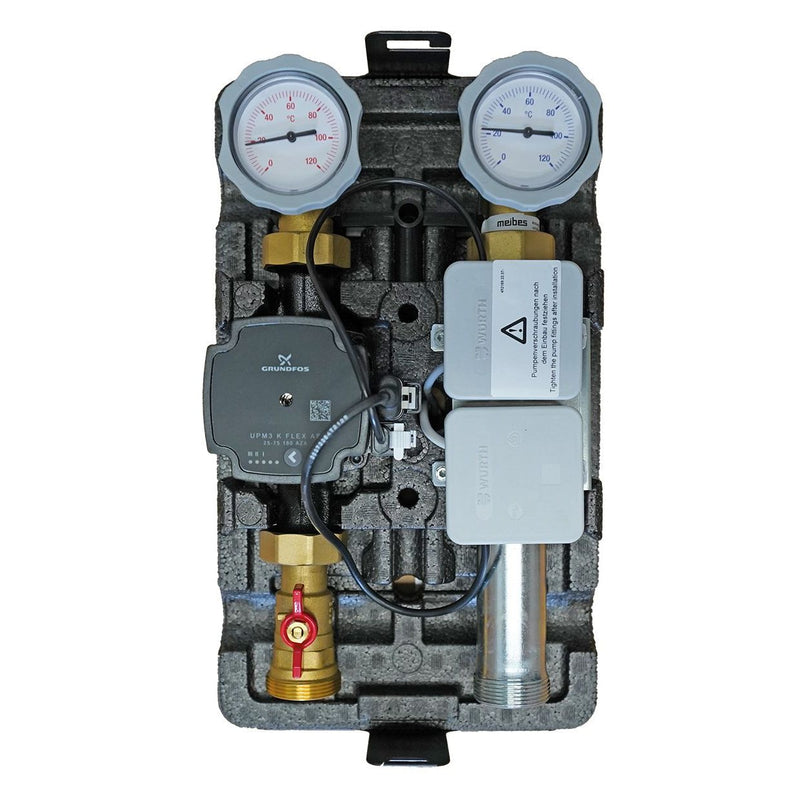

Glen Dimplex SEE - Hydraulische Regelstation Modul ungemischt.Heizkreis MHUC 25 dyn. Kühlung

Anschlussfertig vorkonfektionierte Baugruppe ungemischter Heizkreis DN 25 für Heiz- und Kälteanwendungen (dynamische Kühlung). Einsetzbar für einen Heizwasserdurchfluss bis max. 2,5 m³/h, Anschluss Heizkreis (1&quot
IG), Wärmeerzeugerkreis (G 1 1/2&quot
IG). Bestehend aus zwei Kugelhähnen mit Rückschlagventil und integrierten Thermometern für Vor- und Heizungsrücklauf, Pumpenkugelhähnen, Hocheffizienz-Umwälzpumpe XXX mit PWM-Eingangssignal (Stichmaß 180 mm), gedämmter Verrohrung und einer Dämmschale mit weisser Abdeckblende. Lieferung inkl. steckerfertig vorverdrahteter Umwälzpumpe (Steuer- und Lastkabel XX m) zum direkten Anschluss an den Wärmepumpenmanager.

Technische Details
Material Mantel	Kunststoff
Werkstoff Armaturen	Messing
Werkstoff Verrohrung	Messing
Primärer Anschluss	Innengewinde (metrisch)
Nenndurchmesser primär	1 Zoll (25)
Sekundärer Anschluss	Innengewinde (metrisch)
Nenndurchmesser sekundär	1 1/2 Zoll (40)
Pumpenanschluss	Innengewinde (metrisch)
Größe Pumpenanschluss	1 1/2 Zoll (40)
Max. Arbeitsdruck	6 bar
Mediumtemperatur	7..95 °C
Anzeigebereich Thermometer	0..90 °C
Geeignet für Kühlen	ja
Geeignet für Heizung	ja
Geeignet für Glykol	ja
Geeignet für Ethanol	ja
Ausführung	ungemischter Heizkreis
Mit Adapter für Wärmezähler	nein
Mit Wärmezähler	nein
Eingebaute Zirkulationspumpe	nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009)	ja
Einbaulänge der Pumpe	180 mm
Mit Manometer	nein
Mit Regelventil	nein
Mit Absperrventil	ja
Mit Rückschlagklappe	ja
Mit Sicherheitsventil	nein
Mit Thermometer	ja
Auslaufhahn	nein
Mit Mischermotor	nein
Geeignet für Servomotoren	ja
Mit Dreiwegeventil	nein
Mit Pumpenkugelhahn	ja
Mit Anschluss Temperaturfühler	nein
Mit Anschluss Ausdehnungsgefäß	nein
Mit automatischer Entlüftung	nein
Wandaufstellung	ja
Mit Wandbefestigungsbügel	ja
Mit Füßen	nein
Mit Differentdruckregelung	nein
Strömungsrichtung	links
Mit Wärmedämmung	ja
Heizkreisregler erweiterbar	nein
Verteilerbalken erweiterbar	ja
Wärmeübertrager erweiterbar	nein
Breite	250 mm
Höhe	420 mm
Tiefe	250 mm

Lieferumfang:
1 x Hydraulische Regelstation Modul ungemischt MHUC 25 dyn. Kühlung (inkl. Hocheffizienz-Umwälzpumpe, Kugelhähnen mit Thermometern, gedämmter Verrohrung und Dämmschale)

Keine Downloads vorhanden.
