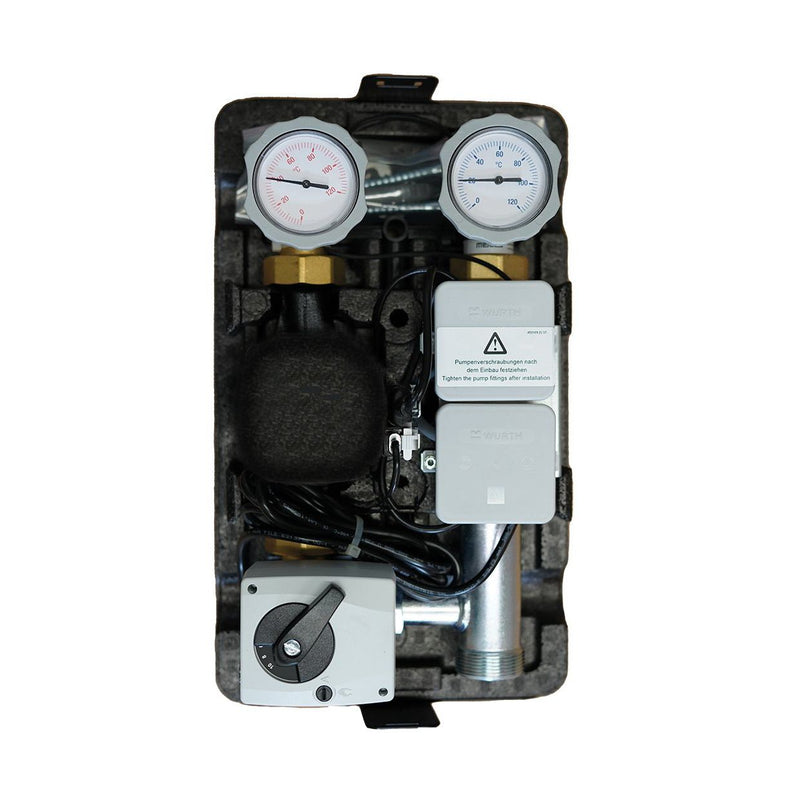

Glen Dimplex SEE - Hydraulische Regelstation Modul gemischter Heizkreis MHMC 25Flex Stille Kühlung

Anschlussfertig vorkonfektionierte Baugruppe gemischter Heizkreis DN 25 für Heiz- und Kälteanwendungen (aktive, stille Kühlung). Einsetzbar für einen Heizwasserdurchfluss bis max. 2,5 m³/h, Anschluss Heizkreis (1&quot
IG), Wärmeerzeugerkreis (G 1 1/2&quot
IG). Bestehend aus zwei Kugelhähnen mit Rückschlagventil und integrierten Thermometern für Vor- und Heizungsrücklauf, Pumpenkugelhähnen, 3-Wege-Mischer mit Stellmotor (140 s Laufzeit, Anschlussspannung ~230 V, Schutzart IP 40), Anlegefühler NTC 10, gedämmter Verrohrung und einer Dämmschale mit weisser Abdeckblende. Lieferung inkl. steckerfertig vorverdrahtetem Mischer und Fühler zum direkten Anschluss an den Wärmepumpenmanager. Elektrischer Anschluss der Pumpe steckerfertig vorkonfektioniert - Pumpe nicht im Lieferumfang der Baugruppe (die werksseitig in der Inneneinheit der Wärmepumpe eingebaute Verbraucherkreispumpe M 13 muss in das Heizkreismodul MHMC 25Flex eingebaut werden.). Distanzstück 180 mm zum Einbau in die Inneneinheit beiliegend.

Technische Details
Material Mantel	Kunststoff
Werkstoff Armaturen	Messing
Werkstoff Verrohrung	Messing
Primärer Anschluss	Innengewinde (metrisch)
Nenndurchmesser primär	1 Zoll (25)
Sekundärer Anschluss	Innengewinde (metrisch)
Nenndurchmesser sekundär	1 1/2 Zoll (40)
Pumpenanschluss	Innengewinde (metrisch)
Größe Pumpenanschluss	1 1/2 Zoll (40)
Max. Arbeitsdruck	6 bar
Mediumtemperatur	7..95 °C
Anzeigebereich Thermometer	0..90 °C
Geeignet für Kühlen	ja
Geeignet für Heizung	ja
Geeignet für Glykol	ja
Geeignet für Ethanol	ja
Ausführung	gemischter Heizkreis
Mit Adapter für Wärmezähler	nein
Mit Wärmezähler	nein
Eingebaute Zirkulationspumpe	nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009)	nein
Einbaulänge der Pumpe	180 mm
Mit Manometer	nein
Mit Regelventil	nein
Mit Absperrventil	ja
Mit Rückschlagklappe	ja
Mit Sicherheitsventil	nein
Mit Thermometer	ja
Auslaufhahn	nein
Mit Mischermotor	ja
Geeignet für Servomotoren	ja
Mit Dreiwegeventil	ja
Mit Pumpenkugelhahn	ja
Mit Anschluss Temperaturfühler	ja
Mit Anschluss Ausdehnungsgefäß	nein
Mit automatischer Entlüftung	nein
Wandaufstellung	ja
Mit Wandbefestigungsbügel	ja
Mit Füßen	nein
Mit Differentdruckregelung	nein
Strömungsrichtung	links
Mit Wärmedämmung	ja
Heizkreisregler erweiterbar	nein
Verteilerbalken erweiterbar	ja
Wärmeübertrager erweiterbar	nein
Breite	250 mm
Höhe	420 mm
Tiefe	250 mm

Lieferumfang:
1 x Hydraulische Regelstation Modul gemischter Heizkreis MHMC 25Flex
2 x Kugelhähne mit Rückschlagventil und Thermometern
Pumpenkugelhähne
3-Wege-Mischer mit Stellmotor
Anlegefühler NTC 10
