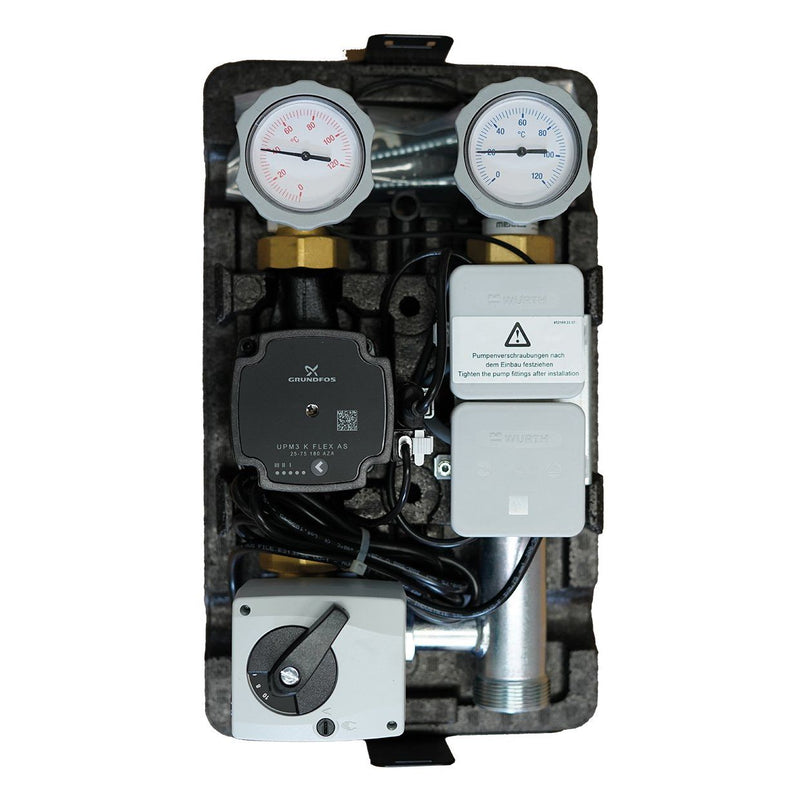

Anschlussfertig vorkonfektionierte Baugruppe gemischter Heizkreis DN 25. Einsetzbar für einen Heizwasserdurchfluss bis max. 2,5 m³/h, Anschluss Heizkreis (1"
IG), Wärmeerzeugerkreis (G 1 1/2"
IG). Bestehend aus zwei Kugelhähnen mit Rückschlagventil und integrierten Thermometern für Vor- und Heizungsrücklauf, Pumpenkugelhähnen, Hocheffizienz-Umwälzpumpe XXX mit PWM-Eingangssignal (Stichmaß 180 mm), 3-Wege-Mischer mit Stellmotor (140 s Laufzeit, Anschlussspannung ~230 V, Schutzart IP 40), Anlegefühler NTC 10 und einer Dämmschale mit weisser Abdeckblende. Lieferung inkl. steckerfertig vorverdrahteter Umwälzpumpe, Mischer und Fühler (Kabellänge XXX m) zum direkten Anschluss an den Wärmepumpenmanager.
| Technische Details |
|---|
| Material Mantel |
Kunststoff |
| Werkstoff Armaturen |
Messing |
| Werkstoff Verrohrung |
Messing |
| Primärer Anschluss |
Innengewinde (metrisch) |
| Nenndurchmesser primär |
1 Zoll (25) |
| Sekundärer Anschluss |
Innengewinde (metrisch) |
| Nenndurchmesser sekundär |
1 1/2 Zoll (40) |
| Pumpenanschluss |
Innengewinde (metrisch) |
| Größe Pumpenanschluss |
1 1/2 Zoll (40) |
| Max. Arbeitsdruck |
6 bar |
| Mediumtemperatur |
7..95 °C |
| Anzeigebereich Thermometer |
0..90 °C |
| Geeignet für Kühlen |
nein |
| Geeignet für Heizung |
ja |
| Geeignet für Glykol |
ja |
| Geeignet für Ethanol |
ja |
| Ausführung |
gemischter Heizkreis |
| Mit Adapter für Wärmezähler |
nein |
| Mit Wärmezähler |
nein |
| Eingebaute Zirkulationspumpe |
nein |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) |
ja |
| Einbaulänge der Pumpe |
180 mm |
| Mit Manometer |
nein |
| Mit Regelventil |
nein |
| Mit Absperrventil |
ja |
| Mit Rückschlagklappe |
ja |
| Mit Sicherheitsventil |
nein |
| Mit Thermometer |
ja |
| Auslaufhahn |
nein |
| Mit Mischermotor |
ja |
| Geeignet für Servomotoren |
ja |
| Mit Dreiwegeventil |
ja |
| Mit Pumpenkugelhahn |
ja |
| Mit Anschluss Temperaturfühler |
ja |
| Mit Anschluss Ausdehnungsgefäß |
nein |
| Mit automatischer Entlüftung |
nein |
| Wandaufstellung |
ja |
| Mit Wandbefestigungsbügel |
ja |
| Mit Füßen |
nein |
| Mit Differentdruckregelung |
nein |
| Strömungsrichtung |
links |
| Mit Wärmedämmung |
ja |
| Heizkreisregler erweiterbar |
nein |
| Verteilerbalken erweiterbar |
ja |
| Wärmeübertrager erweiterbar |
nein |
| Breite |
250 mm |
| Höhe |
420 mm |
| Tiefe |
250 mm |
Lieferumfang:
1 x Hydraulische Regelstation MHM 25 (bestehend aus: 2 x Kugelhahn mit Rückschlagventil und Thermometer, Pumpenkugelhähne, 1 x Hocheffizienz-Umwälzpumpe, 1 x 3-Wege-Mischer mit Stellmotor, 1 x Anlegefühler
