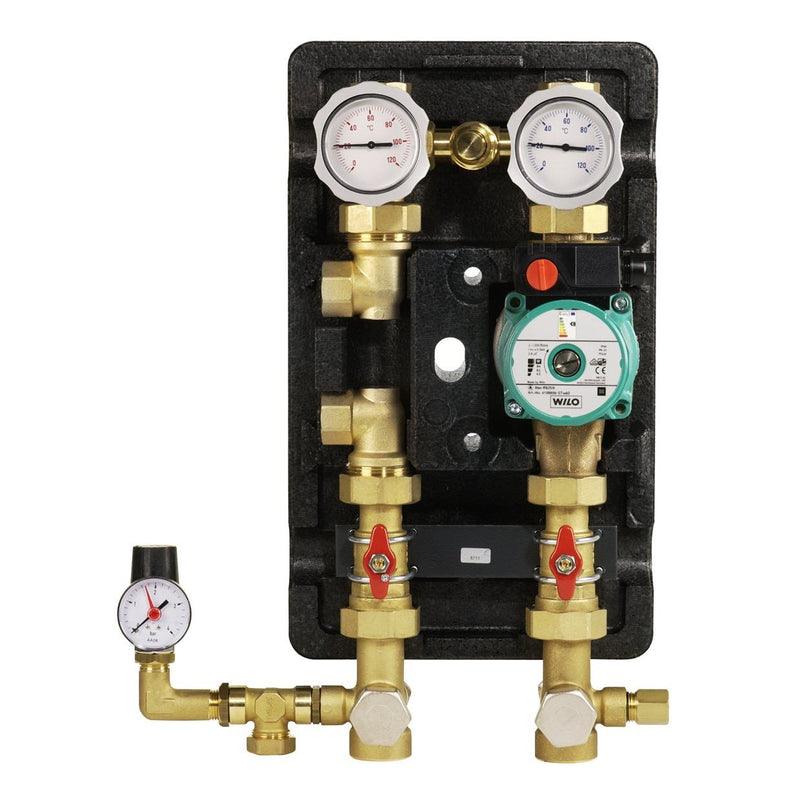

Kombinierbare Baugruppe mit Isolierschalen zum montagefreundlichen Anschluss von Wärmepumpe, Pufferspeicher, Warmwasserspeicher und Wärmeverteilsystem. Bestehend aus 1 Überströmventil, vier Kugelhähnen, 2 integrierten Thermometern, 1 Rückschlagventil, Tauchhülse für Rücklauffühler, Sicherheitsbaugruppe mit Manometer, Sicherheitsventil 3 bar und Anschlussmöglichkeit für Ausdehnungsgefäß. Einbaumöglichkeit für Umwälzpumpe, Stichmaß 180 mm, DN 25 (Pumpe nicht im Lieferumfang). Empfohlen zum Anschluss von Wärmepumpen mit einem Heizwassserdurchfluss bis 1,3 m³/h in Verbindung mit der Erweiterungsbaugruppe EB KPV bis 2,0 m³/h (max. Volumenstrom 2,5 m³/h). Bei Anlagen mit unterschiedlichen Volumenströmen im Erzeuger und Verbraucherkreis (z.B. Radiatoren) sollte generell die Erweiterungsbaugruppe zum Einsatz kommen.
| Technische Details |
|---|
| Material Mantel |
Kunststoff |
| Werkstoff Armaturen |
Messing |
| Werkstoff Verrohrung |
Messing |
| Primärer Anschluss |
Außengewinde (metrisch) |
| Nenndurchmesser primär |
1 Zoll (25) |
| Sekundärer Anschluss |
Innengewinde (metrisch) |
| Nenndurchmesser sekundär |
1 Zoll (25) |
| Pumpenanschluss |
Innengewinde (metrisch) |
| Größe Pumpenanschluss |
1 1/2 Zoll (40) |
| Max. Arbeitsdruck |
6 bar |
| Mediumtemperatur |
5..95 °C |
| Anzeigebereich Thermometer |
0..120 °C |
| Geeignet für Kühlen |
nein |
| Geeignet für Heizung |
ja |
| Geeignet für Glykol |
ja |
| Geeignet für Ethanol |
ja |
| Ausführung |
sonstige |
| Mit Adapter für Wärmezähler |
nein |
| Mit Wärmezähler |
nein |
| Eingebaute Zirkulationspumpe |
nein |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) |
nein |
| Einbaulänge der Pumpe |
180 mm |
| Mit Manometer |
ja |
| Mit Regelventil |
nein |
| Mit Absperrventil |
ja |
| Mit Rückschlagklappe |
ja |
| Mit Sicherheitsventil |
ja |
| Öffnungsdruck Sicherheitsventil |
2,5 bar |
| Mit Thermometer |
ja |
| Auslaufhahn |
nein |
| Mit Mischermotor |
nein |
| Geeignet für Servomotoren |
nein |
| Mit Dreiwegeventil |
nein |
| Mit Pumpenkugelhahn |
ja |
| Mit Anschluss Temperaturfühler |
nein |
| Mit Anschluss Ausdehnungsgefäß |
ja |
| Mit automatischer Entlüftung |
nein |
| Wandaufstellung |
ja |
| Mit Wandbefestigungsbügel |
ja |
| Mit Füßen |
nein |
| Mit Differentdruckregelung |
nein |
| Strömungsrichtung |
links |
| Mit Wärmedämmung |
ja |
| Heizkreisregler erweiterbar |
ja |
| Verteilerbalken erweiterbar |
ja |
| Wärmeübertrager erweiterbar |
ja |
| Breite |
250 mm |
| Höhe |
500 mm |
| Tiefe |
250 mm |
Lieferumfang:
1 x Hydraulische Regelstation Kompaktverteiler KPV 25 inklusive Isolierschalen, 1 Überströmventil, 4 Kugelhähne, 2 Thermometer, 1 Rückschlagventil, Tauchhülse für Rücklauffühler, Sicherheitsbaugruppe mit Manometer und Sicherheitsventil 3 bar, Anschlussmöglichkeit für Ausdehnungsgefäß, Wandbefestigungsbügel
